نورپردازی در پردازش تصویر: راهنمای جامع

نورپردازی یکی از مهم‌ترین عناصر در پردازش تصویر است. همان‌طور که خواندن یک متن در نور کم دشوار است و با قرار دادن آن زیر یک منبع نور مناسب وضوح آن افزایش می‌یابد، در سیستم‌های پردازش تصویر نیز نورپردازی مناسب می‌تواند تفاوت قابل‌توجهی در کیفیت تصاویر ایجاد کند. نورپردازی صحیح باعث کاهش هزینه‌های پردازش و تجزیه و تحلیل تصویر شده و کارایی سیستم‌های بینایی ماشین را بهبود می‌بخشد.

در این مقاله، به بررسی اهمیت نورپردازی، روش‌های انتخاب نور مناسب، انواع نورپردازی، نمونه‌های کاربردی، تأثیر رنگ نور، و نحوه تهیه سیستم‌های نورپردازی در پردازش تصویر پرداخته خواهد شد.

چرا نورپردازی در پردازش تصویر اهمیت دارد؟

نورپردازی مناسب در پردازش تصویر، کیفیت تصویر را بهبود می‌بخشد و به سیستم کمک می‌کند تا ویژگی‌های مهم یک جسم را بهتر تشخیص دهد. انتخاب صحیح نور، مشکلاتی مانند نویز، سایه‌های نامطلوب و انعکاس‌های ناخواسته را کاهش داده و کارایی پردازش تصویر را افزایش می‌دهد.

بسیاری از مشکلاتی که در تحلیل تصاویر به وجود می‌آیند، ناشی از نورپردازی نامناسب هستند. یک نور مناسب می‌تواند تمایز بین اجسام مختلف را افزایش دهد و بینایی ماشین را بهینه کند.

چگونه نور مناسب را برای سیستم پردازش تصویر انتخاب کنیم؟

انتخاب نور مناسب برای یک سیستم پردازش تصویر، بستگی به چندین عامل دارد:

• جنس و سطح جسم: آیا سطح جسم نور را منعکس می‌کند یا جذب می‌کند؟
• نوع و شدت نور محیط: آیا نور طبیعی کافی است یا نیاز به نور مصنوعی وجود دارد؟
• فاصله بین منبع نور و جسم: فاصله تأثیر زیادی بر شدت روشنایی تصویر دارد.
• زاویه تابش نور: زاویه مناسب می‌تواند جزئیات بیشتری را آشکار کند یا سایه‌های ناخواسته را از بین ببرد.

پس از بررسی این عوامل، می‌توان بهترین نوع نورپردازی را برای برنامه موردنظر انتخاب کرد.

انواع نورپردازی در پردازش تصویر

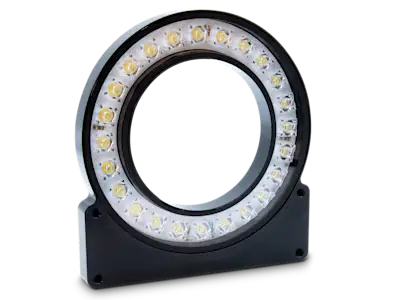

نورپردازی حلقه‌ای (Ring Light)

این نوع نورپردازی به‌طور مساوی از اطراف به جسم تابیده می‌شود و سایه‌ها را به حداقل می‌رساند. نورهای حلقه‌ای معمولاً برای کاربردهایی که نیاز به نور یکنواخت دارند، مانند خواندن بارکدها یا بررسی کیفیت چاپ، ایده‌آل هستند.

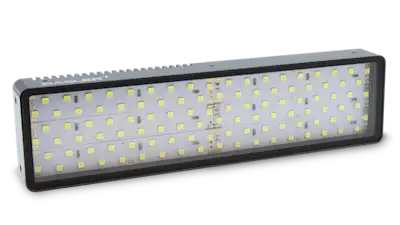

نورپردازی خطی (Bar Light)

نورهای خطی یا نورافکن‌ها برای ایجاد کنتراست و برجسته کردن جزئیات خاص در یک تصویر استفاده می‌شوند. این نوع نورپردازی معمولاً در کاربردهایی مانند تشخیص خراش‌ها، خطوط و شکاف‌های سطحی به کار می‌رود.

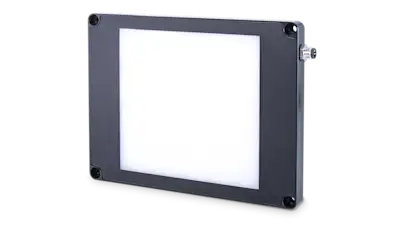

نورپردازی پس‌زمینه (Backlight)

در این روش، نور از پشت جسم تابیده می‌شود تا لبه‌ها و شکل کلی جسم مشخص شود. این نوع نورپردازی برای اندازه‌گیری ابعادی، تشخیص ترک‌ها و بررسی نقص‌های ساختاری مناسب است.

نورپردازی دام (Dome Light)

نور دام، نور را از زوایای مختلف به جسم می‌تاباند و به این ترتیب، بازتاب‌های ناخواسته را حذف می‌کند. این نوع نورپردازی برای سطوح براق مانند فلزات یا شیشه ایده‌آل است.

نورپردازی همگرا (Coaxial Light)

در این روش، نور از طریق یک آینه نیمه شفاف مستقیماً به جسم تابیده می‌شود. این تکنیک برای بررسی سطوح بازتابنده و براق مانند ویفرهای سیلیکونی یا شیشه‌های اپتیکی مناسب است.

تأثیر زاویه نورپردازی در پردازش تصویر

زاویه‌ای که نور به جسم تابیده می‌شود، تأثیر زیادی بر نتیجه تصویر دارد. در ادامه، چند مثال از تأثیر زاویه نورپردازی آورده شده است:

• تشخیص خراش‌ها و ترک‌ها: اگر نور از کنار تابانده شود، خراش‌ها و ترک‌ها به دلیل سایه‌های ایجادشده برجسته‌تر خواهند شد.
• پنهان کردن نقص‌های سطحی: اگر بخواهیم نقص‌های سطحی مانند خراش‌ها را پنهان کنیم، نور را از بالا و به‌صورت یکنواخت می‌تابانیم.
• افزایش کنتراست برای تشخیص بهتر جزئیات: استفاده از نور از زوایای خاص می‌تواند بهبود قابل‌توجهی در وضوح ویژگی‌های جسم ایجاد کند.

نقش رنگ برای نورپردازی در پردازش تصویر

رنگ نور تأثیر مستقیمی بر چگونگی دیده شدن ویژگی‌های یک جسم دارد. برخی کاربردهای مهم رنگ در نورپردازی عبارت‌اند از:

• تشخیص رنگ‌ها: اگر بازتولید رنگ واقعی موردنیاز باشد، باید از نور سفید در ترکیب با یک دوربین رنگی استفاده کرد.
• افزایش کنتراست: برای تشخیص اشیاء خاص، می‌توان از نور رنگی استفاده کرد. به‌عنوان مثال، آب‌نبات‌های قرمز تحت نور قرمز روشن‌تر دیده می‌شوند، درحالی‌که آب‌نبات‌های آبی تاریک به نظر می‌رسند.
• نور مادون قرمز (IR): این نور برای تشخیص ویژگی‌هایی که در نور مرئی قابل‌مشاهده نیستند، مانند تشخیص نقاط فشار روی میوه‌ها، بسیار مفید است.

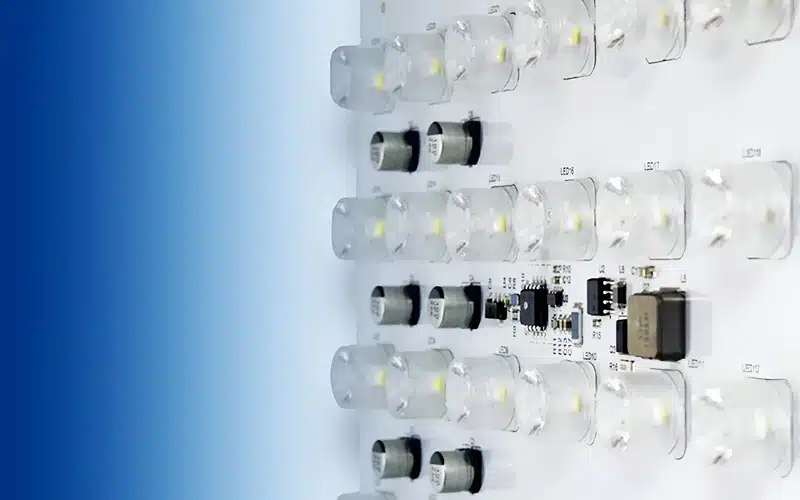

استفاده از نور LED در پردازش تصویر

LEDها امروزه به‌عنوان منبع اصلی نور در سیستم‌های پردازش تصویر شناخته می‌شوند. برخی از مزایای LEDها عبارت‌اند از:

• مصرف انرژی کمتر و طول عمر بیشتر
• امکان تولید نور با شدت‌های مختلف
• قابلیت استفاده در تکنیک‌های نورپردازی فلش

نورپردازی فلش یکی از روش‌های مؤثر برای کاهش نویز تصویر و افزایش وضوح آن است. این تکنیک همچنین باعث کاهش گرمای تولیدشده می‌شود، که برای سیستم‌هایی که نیاز به عملکرد طولانی‌مدت دارند، بسیار مفید است.

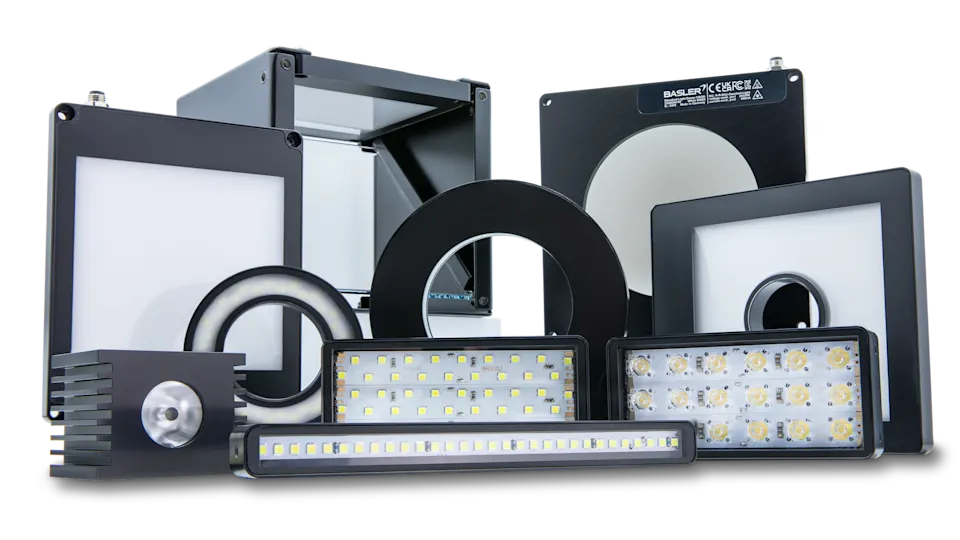

از کجا سیستم نورپردازی مناسب را تهیه کنیم؟

بسیاری از شرکت‌ها ترجیح می‌دهند سیستم‌های نورپردازی خود را طراحی و تولید کنند. بااین‌حال، این روش ممکن است زمان و هزینه‌های پنهانی داشته باشد. خرید سیستم‌های نورپردازی از شرکت‌های معتبر معمولاً انتخاب بهتری است، زیرا:

• کیفیت تضمین‌شده دارند.
• تست‌های لازم برای سازگاری با پردازش تصویر روی آن‌ها انجام‌شده است.
• نیاز به صرف زمان برای طراحی و ساخت کاهش می‌یابد.

جمع‌بندی و نتیجه‌گیری

نورپردازی مناسب یکی از مهم‌ترین عوامل در موفقیت سیستم‌های پردازش تصویر است. انتخاب صحیح نور، تأثیر مستقیمی بر کیفیت تصویر و دقت پردازش دارد.

نکات کلیدی:

• نورپردازی مناسب باعث افزایش وضوح تصویر و کاهش مشکلات پردازشی می‌شود.
• سه نوع نورپردازی اصلی شامل نور حلقه‌ای، نور خطی و نور پس‌زمینه است.
• زاویه تابش نور می‌تواند تأثیر زیادی بر نحوه دیده شدن ویژگی‌های جسم داشته باشد.
• استفاده از نور رنگی می‌تواند کنتراست را افزایش داده و برخی ویژگی‌های خاص را برجسته کند.
• LEDها به دلیل مصرف انرژی کم، دوام بالا و انعطاف‌پذیری زیاد، بهترین گزینه برای نورپردازی در پردازش تصویر هستند.
• تهیه سیستم نورپردازی از شرکت‌های معتبر معمولاً گزینه بهتری نسبت به ساخت آن به‌صورت داخلی است.

با رعایت این اصول، می‌توان یک سیستم پردازش تصویر کارآمد و دقیق طراحی کرد که عملکرد بهینه‌ای داشته باشد.

منبع : اقتباسی از مقاله وب سایت باسلر
