راهنمای جامع مهندسی و ارزیابی بینایی ماشین Basler در سیستم‌های هوشمند ترافیک و پلاک‌خوان

بهینه‌سازی سیستم‌های هوشمند مدیریت ترافیک (ITS)، سامانه‌های پلاک‌خوان خودکار (ANPR/ALPR) و زیرساخت‌های ثبت تخلفات جاده‌ای، به شدت وابسته به انتخاب دقیق تجهیزات اپتیکی و سخت‌افزارهای تصویربرداری صنعتی است. در این راستا، برند باسلر (Basler) به عنوان یکی از پیشگامان جهانی صنعت بینایی ماشین، طیف وسیعی از دوربین‌ها و لنزهای تخصصی را جهت پاسخ‌گویی به نیازهای متغیر محیطی و عملیاتی توسعه داده است.

این گزارش پژوهشی جامع به بررسی تفصیلی، ارزیابی فنی و مقایسه کاربردی پنج مدل دوربین شاخص باسلر شامل acA1920-40gc، acA2440-20gc، acA4096-30uc، a2A4200-40ucpro و a2A2464-23gmbas و همچنین پنج مدل لنز صنعتی سری C23 این شرکت می‌پردازد. در این سند، ظرفیت عملیاتی هر دوربین در پوشش لاین‌های ترافیکی، محاسبات نوری مربوط به توان تفکیک، مزایای ساختاری مدل‌ها نسبت به یکدیگر، و لیست کامل تجهیزات جانبی شامل هوزینگ، لنز، نورپردازی و زیرساخت شبکه برای سناریوهای مختلف فضایی به دقت تبیین شده است.

۱. مبانی محاسبات نوری و شاخص‌های پوشش معابر (PPM)

در طراحی سامانه‌های پردازش تصویر ترافیکی، تعیین تعداد لاین‌های قابل پوشش توسط یک دوربین نیازمند ارزیابی دقیق شاخص تراکم پیکسل در متر (Pixels Per Meter یا PPM) است. بر اساس استانداردهای بین‌المللی نظیر EN 50132-7، حداقل تراکم پیکسل مورد نیاز برای سطوح مختلف پردازش تصویر به شرح زیر تعریف می‌شود:

• کشف و تشخیص کلی سوژه (Detection): حداقل ۲۰ تا ۵۰ پیکسل بر متر.

• شناسایی خصوصیات سوژه (Recognition): حداقل ۱۰۰ تا ۱۵۰ پیکسل بر متر.

• پلاک‌خوانی دقیق و بازخوانی کاراکترها (ANPR/OCR): حداقل ۱۵۰ تا ۲۵۰ پیکسل بر متر در شرایط نوری ایده‌آل و بین ۲۰۰ تا ۲۵۰ پیکسل بر متر برای عملکرد پایدار در شب، شرایط بارانی و زاویه حاد خورشید.

با فرض عرض استاندارد هر لاین ترافیکی معادل W_lane = 3.5 متر و نیاز به تراکم هدف PPM_target = 250 px/m جهت تضمین دقت کاراکترخوانی بالای ۹۹ درصد، حداکثر عرض قابل پوشش (W_max) بر اساس رزولوشن افقی حسگر (R_h) از فرمول زیر محاسبه می‌شود:

W_max = R_h ÷ PPM_target

FOV_h = (W_sensor × WD) ÷ f

PPM = R_h ÷ FOV_h = f ÷ (p_size × WD)

این محاسبات نشان می‌دهند که تراکم پیکسل روی سوژه (PPM) مستقیماً به فاصله کانونی لنز، اندازه فیزیکی پیکسل و فاصله کاری وابسته است، در حالی که رزولوشن کل حسگر، عرض کلی پوشش‌دهی میدان دید را تعیین می‌کند.

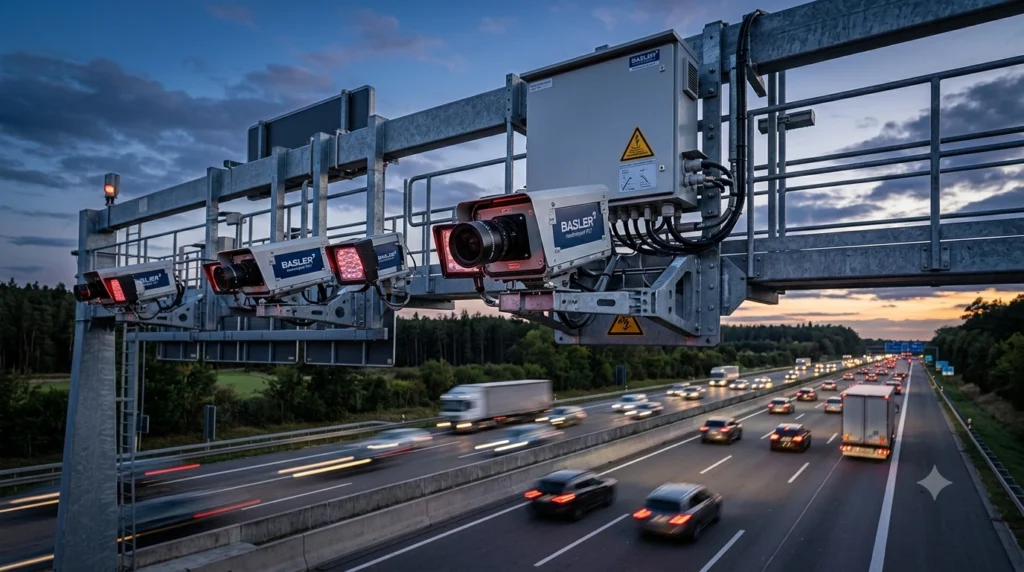

۲. تحلیل تخصصی و تفکیکی مدل‌های دوربین Basler

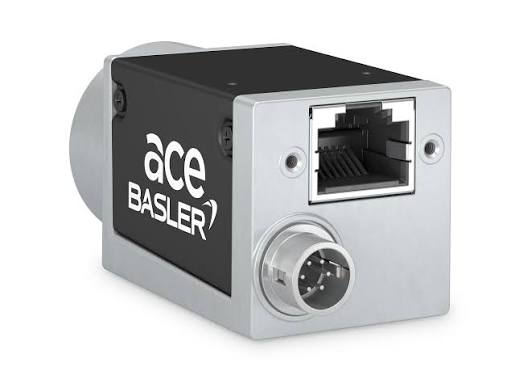

دوربین Basler acA1920-40gc

دوربین acA1920-40gc از سری محبوب Basler ace U به حسگر پیشرفته CMOS سری Pregius شرکت سونی مدل IMX249 مجهز شده است. این دوربین رزولوشن ۲.۳ مگاپیکسل (1920 × 1200 پیکسل) را با ابعاد پیکسل 5.86 µm ارائه می‌دهد.

• نرخ فریم و رابط داده: این مدل توانایی ثبت ۴۲ فریم بر ثانیه را روی بستر ارتباطی گیگابیت اترنت (GigE Vision) دارد. پروتکل GigE امکان انتقال داده را تا مسافت ۱۰۰ متری بدون افت سیگنال روی کابل شبکه استاندارد فراهم می‌سازد.
• ویژگی‌های نوری: به دلیل ابعاد فیزیکی بزرگ حسگر (۱/۱.۲ اینچ) و ابعاد پیکسل 5.86 µm، ظرفیت نگهداری چاه پتانسیل (Full Well Capacity) این حسگر بسیار بالا است. این موضوع باعث ایجاد محدوده دینامیکی فوق‌العاده و عملکرد نوری ممتاز در شب و معابر فاقد روشنایی کافی می‌شود.
• پوشش لاین ترافیکی:
  • حداکثر عرض پوشش در تراکم ۲۵۰ پیکسل بر متر: 1920 ÷ 250 = 7.68 متر
  • تعداد لاین قابل پوشش: ۱ تا ۲ لاین ترافیکی.
• تحلیل عملیاتی: این دوربین یک گزینه ایده‌آل برای ثبت تک‌لاین با سرعت بالا، مانند سامانه ثبت تخلف سرعت اختصاصی یا ورود به محدوده طرح ترافیک، یا پوشش ۲ لاین شهری کم‌سرعت با پلاک‌های استاندارد است.

دوربین Basler acA2440-20gc

دوربین acA2440-20gc از سری ace به حسگر Sony IMX264 مجهز بوده و رزولوشن ۵ مگاپیکسل (2448 × 2048 پیکسل) را در اختیار سیستم قرار می‌دهد.

• نرخ فریم و رابط داده: نرخ فریم این دوربین ۲۰ فریم بر ثانیه روی بستر GigE Vision با پشتیبانی از فناوری Power over Ethernet (PoE) است.
• ویژگی‌های نوری: حسگر ۲/۳ اینچی با ابعاد پیکسل 3.45 µm، تعادلی بهینه میان رزولوشن و حساسیت نوری برقرار می‌کند. شاتر جهانی (Global Shutter) این حسگر از بروز اعوجاج حرکت (Motion Blur) در سرعت‌های بالای خودروها جلوگیری می‌نماید.
• پوشش لاین ترافیکی:
  • حداکثر عرض پوشش در تراکم ۲۵۰ پیکسل بر متر: 2448 ÷ 250 = 9.79 متر
  • تعداد لاین قابل پوشش: ۲ تا ۳ لاین ترافیکی.
• تحلیل عملیاتی: این مدل گزینه‌ای بسیار متوازن برای پوشش ۲ لاین پرسرعت بزرگراهی یا ۳ لاین شهری معمولی است. نرخ فریم ۲۰ فریم بر ثانیه برای اغلب کاربردهای کنترل ترافیک شهری و بزرگراهی کفایت می‌کند.

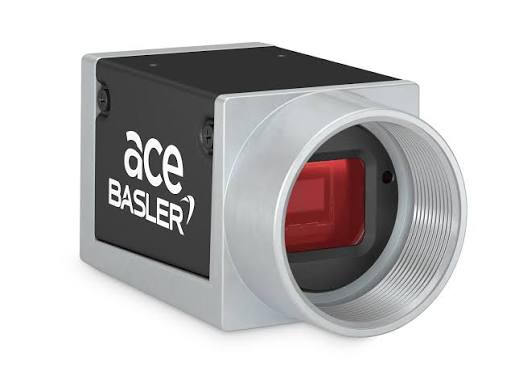

دوربین Basler acA4096-30uc

دوربین acA4096-30uc از سری ace U مجهز به حسگر Sony IMX267 با رزولوشن ۸.۹ مگاپیکسل (4096 × 2160 پیکسل) است.

• نرخ فریم و رابط داده: نرخ فریم ۳۲ فریم بر ثانیه با استفاده از رابط پرسرعت USB 3.0.
• ویژگی‌های نوری: حسگر با فرمت نوری ۱ اینچ و ابعاد پیکسل 3.45 µm، رزولوشن بالایی را بدون قربانی کردن کیفیت تصویر و حساسیت نوری ارائه می‌دهد.
• پوشش لاین ترافیکی:
  • حداکثر عرض پوشش در تراکم ۲۵۰ پیکسل بر متر: 4096 ÷ 250 = 16.38 متر
  • تعداد لاین قابل پوشش: ۴ تا ۵ لاین ترافیکی.
• تحلیل عملیاتی: توانایی پوشش هم‌زمان ۴ تا ۵ لاین ترافیکی را داراست. با این حال، استفاده از رابط USB 3.0 در پروژه‌های ترافیکی نیازمند کابل‌های اکستندر فیبر نوری یا کابل اکتیو USB به دلیل محدودیت طول کابل استاندارد USB (حداکثر ۳ تا ۵ متر) است.

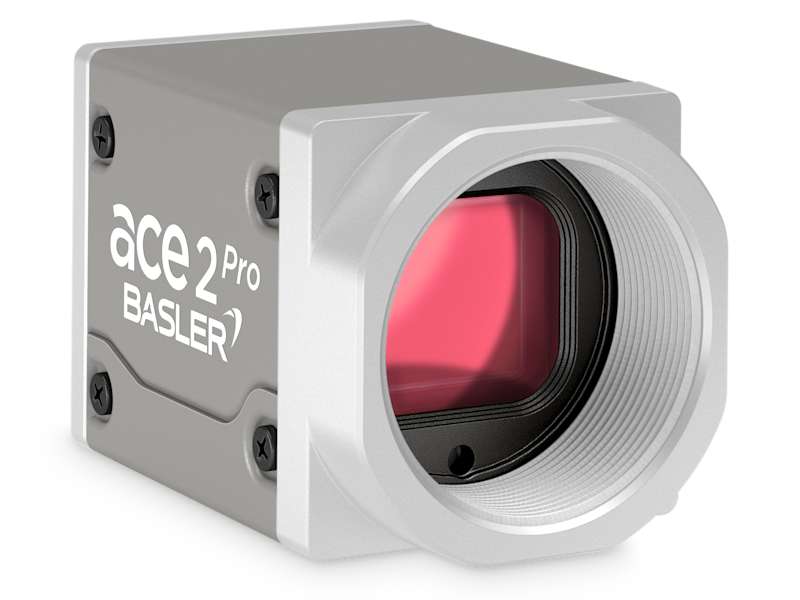

دوربین Basler ace 2 R a2A4200-40ucpro

دوربین a2A4200-40ucpro از نسل جدید دوربین‌های باسلر سری ace 2 Pro بوده و به حسگر پیشرفته Gpixel GMAX2509 مجهز است. رزولوشن این حسگر ۹.۱ مگاپیکسل (4200 × 2160 پیکسل) است.

• نرخ فریم و رابط داده: ارائه نرخ فریم ۴۰ فریم بر ثانیه روی بستر USB 3.0 که پردازش سریع تصاویر با حجم داده بالا را میسر می‌سازد.
• ویژگی‌های نوری: ابعاد پیکسل این حسگر 2.50 µm در فرمت نوری ۲/۳ اینچ است. این چگالی پیکسل بالا باعث کاهش ابعاد فیزیکی حسگر شده و امکان استفاده از لنزهای استاندارد ۲/۳ اینچ را فراهم می‌سازد، اما نیازمند لنزهایی با تفکیک‌پذیری اپتیکی بسیار بالا است. مجموعه ویژگی‌های بسته تصویربرداری PGI باسلر در مدل Pro، بهبود کیفیت رنگ و کاهش نویز را به‌صورت سخت‌افزاری انجام می‌دهد.
• پوشش لاین ترافیکی:
  • حداکثر عرض پوشش در تراکم ۲۵۰ پیکسل بر متر: 4200 ÷ 250 = 16.80 متر
  • تعداد لاین قابل پوشش: ۴ تا ۵ لاین ترافیکی.
• تحلیل عملیاتی: گزینه‌ای مدرن برای عوارضی‌ها، تقاطع‌های عریض و معابر چندلاین است. نرخ ۴۰ فریم بر ثانیه امکان ثبت سریع‌تر خودروهای پرسرعت را فراهم می‌کند.

دوربین Basler ace 2 R a2A2464-23gmbas

دوربین a2A2464-23gmbas از سری ace 2 Basic با رزولوشن ۵ مگاپیکسل (2448 × 2048 پیکسل) به حسگر OmniVision OG05C مجهز شده است.

• نوع حسگر و طیف نوری: این دوربین تک‌رنگ (Monochrome) بوده و حسگر آن از نوع BSI (Back-Side Illuminated) با حساسیت ارتقایافته در ناحیه مادون قرمز نزدیک (NIR-enhanced) است.
• نرخ فریم و رابط داده: نرخ فریم ۲۳ فریم بر ثانیه روی رابط GigE Vision با پشتیبانی از PoE.
• ویژگی‌های نوری: ابعاد پیکسل 3.45 µm در فرمت حسگر ۲/۳ اینچ. حساسیت بالای این حسگر در طول موج ۸۵۰ نانومتر، آن را به گزینه‌ای مناسب برای پلاک‌خوانی شبانه تبدیل می‌کند. با بهره‌گیری از پروژکتور مادون قرمز، می‌توان اثر نور شدید چراغ‌های خودرو (Headlight Glare) را کاهش داد و تصویر پلاک با کنتراست بالا ثبت کرد.
• پوشش لاین ترافیکی:
  • حداکثر عرض پوشش در تراکم ۲۵۰ پیکسل بر متر: 2448 ÷ 250 = 9.79 متر
  • تعداد لاین قابل پوشش: ۲ تا ۳ لاین ترافیکی.
• تحلیل عملیاتی: این مدل می‌تواند گزینه‌ای مناسب برای سامانه‌های ANPR اختصاصی شبانه و شبانه‌روزی باشد.

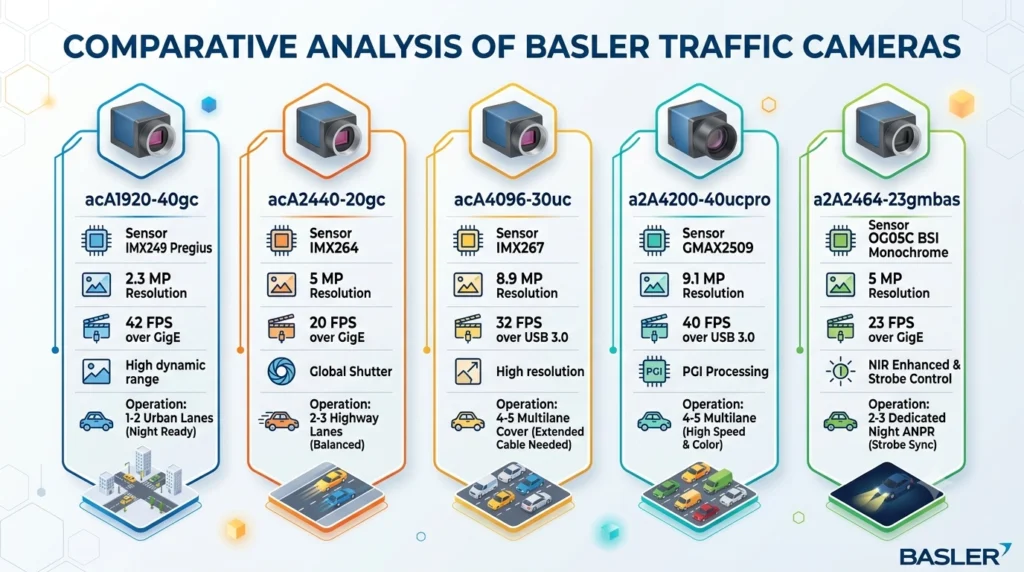

۳. جدول مقایسه جامع فنی مدل‌های دوربین

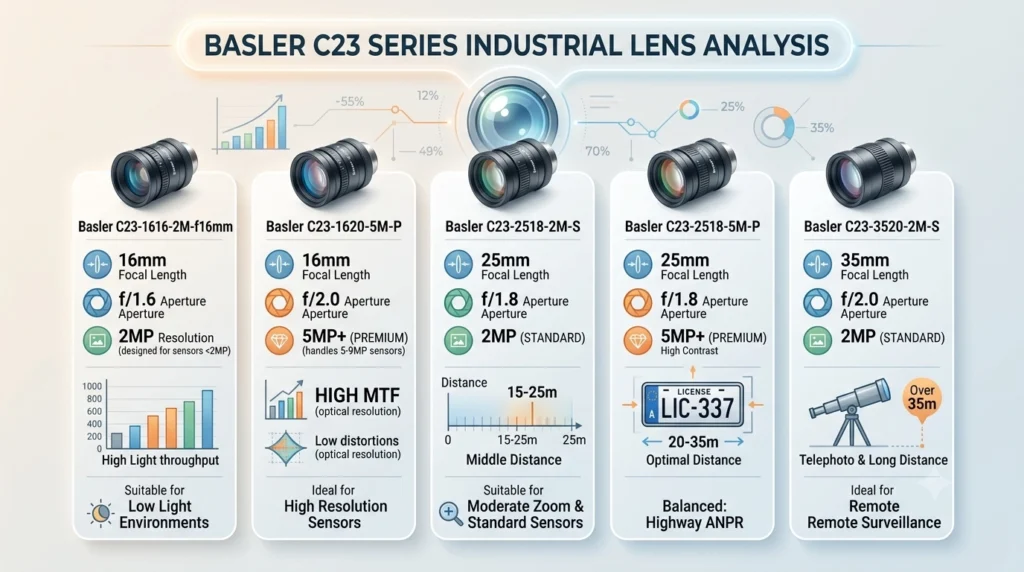

۴. تحلیل و ارزیابی نوری لنزهای سری C23 باسلر

انتخاب لنز مناسب به همان اندازه انتخاب حسگر در کیفیت نهایی تصویر پردازش‌شده اهمیت دارد. اگر توان تفکیک اپتیکی لنز (MTF) کمتر از حد تفکیک پیکسل‌های حسگر باشد، تصویر خروجی دچار بلر اپتیکی و افت کنتراست شدید می‌شود. سری لنزهای C23 باسلر به طور اختصاصی برای حسگرهای صنعتی با ابعاد تا ۲/۳ اینچ طراحی شده‌اند.

بررسی لنزهای سری C23

• Basler C23-1616-2M-f16mm: این لنز با فاصله کانونی ۱۶ میلی‌متر و عدد دیافراگم f/1.6 برای حسگرهای با رزولوشن تا ۲ مگاپیکسل طراحی شده است. دیافراگم f/1.6 ورود نور بالایی را میسر ساخته که برای محیط‌های با نور کم مناسب است.

• Basler C23-1620-5M-P: لنز ۱۶ میلی‌متری از سری Premium با عدد دیافراگم f/2.0 که توان تفکیک نوری بالایی را برای حسگرهای ۵ تا ۹ مگاپیکسل (مانند حسگرهایی با ابعاد پیکسل $2.5 \ \mu\text{m}$ و $3.45 \ \mu\text{m}$) ارائه می‌دهد.

• Basler C23-2518-2M-S: لنز ۲۵ میلی‌متری استاندارد با عدد دیافراگم f/1.8، مناسب برای ایجاد بزرگ‌نمایی در فواصل متوسط (۱۵ تا ۲۵ متر) روی حسگرهای رزولوشن پایین‌تر.

• Basler C23-2518-5M-P: لنز ۲۵ میلی‌متری از سری Premium با عدد دیافراگم f/1.8. این لنز متوازن‌ترین گزینه برای پلاک‌خوانی بزرگراهی در فواصل ۲۰ تا ۳۵ متر روی حسگرهای ۵ و ۹ مگاپیکسلی است.

• Basler C23-3520-2M-S: لنز ۳۵ میلی‌متری با عدد دیافراگم f/2.0 برای زاویه دید تنگ (Telephoto) و فواصل نصب دور (بیش از ۳۵ متر).

۶. تحلیل قیاسی و تکامل تکنولوژیک مدل‌ها

مقایسه دوربین‌های تک‌رنگ (NIR) و رنگی (Color)

دوربین a2A2464-23gmbas به دلیل بهره‌گیری از حسگر تک‌رنگ و حساس به مادون قرمز OG05C، نسبت به مدل‌های رنگی نظیر acA2440-20gc یا a2A4200-40ucpro برتری قاطعی در سامانه‌های پلاک‌خوان شبانه دارد. دوربین‌های رنگی به دلیل وجود فیلتر موزاییکی بایر (Bayer Pattern Filter) بخشی از نور ورودی را تضعیف کرده و در شرایط کم‌نور دچار نویز می‌شوند. دوربین تک‌رنگ همراه با پروژکتور IR 850nm، پلاک‌های منعکس‌کننده نور را روشن کرده و زمینه خودرو و نور شدید چراغ‌ها را خنثی می‌سازد. در مقابل، دوربین‌های رنگی برای شناسایی رنگ، برند و کلاس خودرو حیاتی هستند.

مقایسه رابط GigE Vision و USB 3.0

• GigE Vision (acA1920-40gc, acA2440-20gc, a2A2464-23gmbas): استاندارد اصلی پروژه‌های ترافیکی است. امکان استفاده از کابل‌های شبکه صنعتی CAT6 S/FTP تا طول ۱۰۰ متر، پشتیبانی از فرآیند Power over Ethernet (PoE) جهت تامین توان و داده روی یک کابل و قابلیت قفل پیچی کانکتورها، پایداری بالایی را در دکل‌های بلند ایجاد می‌کند.

• USB 3.0 (acA4096-30uc, a2A4200-40ucpro): پهنای باند بالاتری تا ۵ گیگابیت بر ثانیه فراهم می‌سازد که به دوربین امکان می‌دهد رزولوشن‌های بالا (۹ مگاپیکسل) را با نرخ فریم بالا (۴۰ فریم بر ثانیه) منتقل کند. با این حال محدودیت طول کابل (۳ تا ۵ متر) الزام می‌سازد که پردازنده صنعتی (Edge PC) درون هوزینگ یا جعبه پایه دکل نصب شود یا از مبدل‌های فیبر نوری USB استفاده گردد.

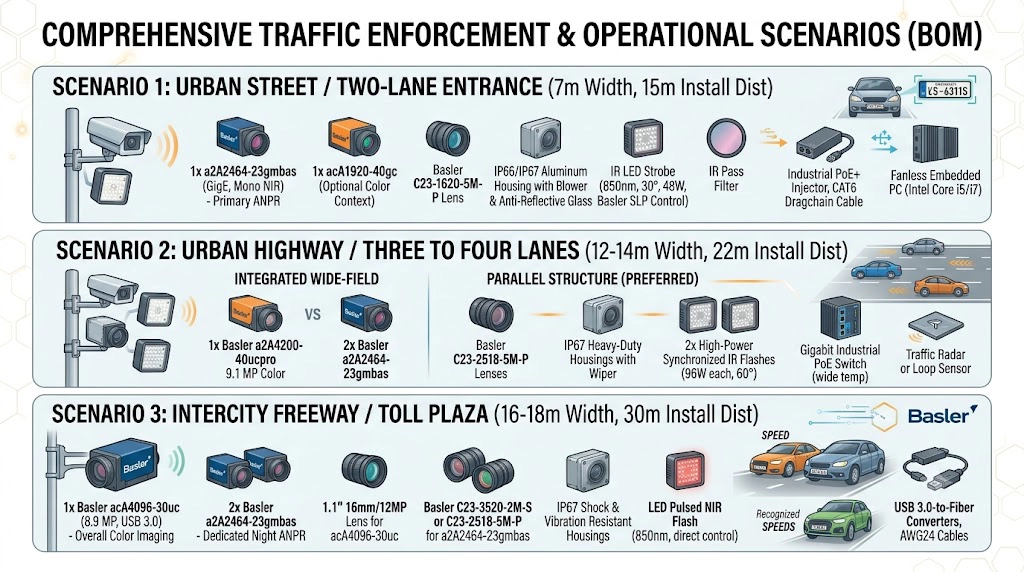

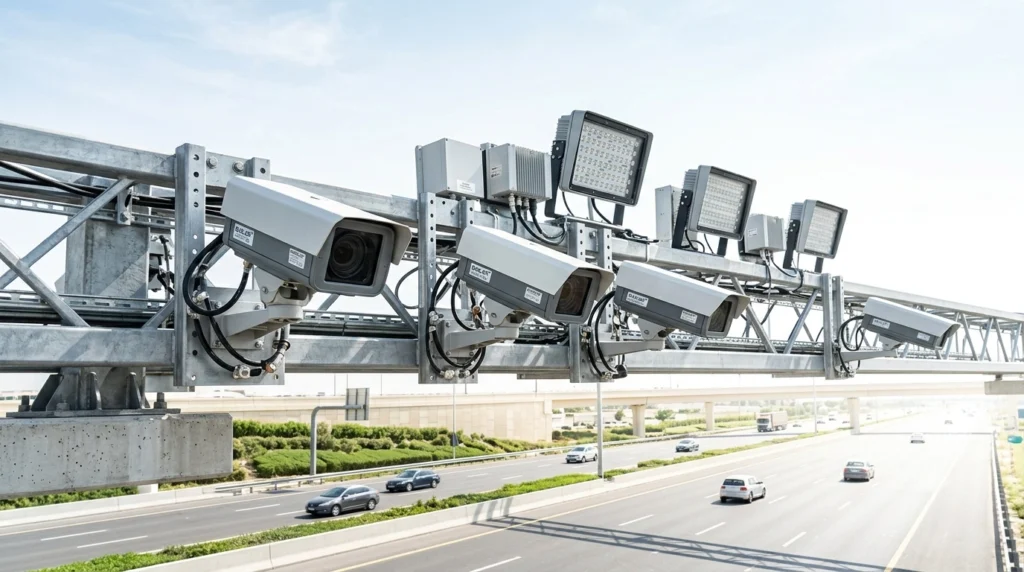

۷. معماری جامع تجهیزات و سناریوهای عملیاتی (BOM)

سناریوی ۱: معبر شهری/ورودی دو لاین (عرض ۷ متر، فاصله نصب ۱۵ متر)

در این سناریو، هدف کنترل تردد و پلاک‌خوانی دو لاین ترافیکی با سرعت متوسط (تا ۸۰ کیلومتر بر ساعت) است.

• دوربین اصلی پلاک‌خوان: ۱ عدد Basler a2A2464-23gmbas (GigE, Mono NIR).

• دوربین ثبت تصویر رنگی محیطی (اختیاری): ۱ عدد Basler acA1920-40gc.

• لنز: ۱ عدد Basler C23-1620-5M-P (تنظیم میدان دید برای عرض ۷ متر در فاصله ۱۵ متری).

• هوزینگ: هوزینگ آلومینیومی صنعتی با استاندارد حفاظتی IP66/IP67 مجهز به فن، گرم‌کن اتوماتیک (Heater/Blower)، شیشه جلو ضد انعکاس (Anti-Reflective) و آفتاب‌گیر.

• سیستم نورپردازی: پروژکتور پالس مادون قرمز (IR LED Strobe) با طول موج ۸۵۰ نانومتر، زاویه تابش ۳۰ درجه و توان ۴۸ وات با قابلیت کنترل مستقیم از طریق پورت I/O دوربین و الگوریتم Basler SLP.

• فیلتر نوری: فیلتر عبوردهنده مادون قرمز (IR Pass Filter 850nm) نصب‌شده روی لنز دوربین تک‌رنگ.

• منبع تغذیه و شبکه: اینجکتور PoE+ صنعتی (IEEE 802.3af/at)، کابل شبکه صنعتی CAT6 Dragchain با شیلد دوگانه و کانکتور RJ45 قفل‌دار (طول ۲۰ متر).

• پردازنده: کامپیوتر صنعتی بدون فن (Fanless Embedded PC) با پردازنده Intel Core i5/i7 و پورت گیگابیت شبکه مجزا.

مراحل ارتباطی در این سناریو به این صورت شکل می‌گیرد که پروژکتور IR و دوربین پلاک‌خوان از طریق پورت I/O سنکرون شده و داده‌های تصویربرداری‌شده روی کابل شبکه PoE به سوئیچ صنعتی منتقل می‌شوند. سپس داده‌ها جهت پردازش OCR به کامپیوتر صنعتی ارسال می‌گردند.

سناریوی ۲: بزرگراه شهری/شریانی سه تا چهار لاین (عرض ۱۲ تا ۱۴ متر، فاصله نصب ۲۲ متر)

این سناریو برای بزرگراه‌های شهری با سرعت تا ۱۲۰ کیلومتر بر ساعت جهت ثبت تخلف سرعت و پلاک‌خوانی طراحی شده است.

• دوربین‌ها (پیکربندی ترکیبی جهت دقت ۱۰۰٪):

  • روش یکپارچه عریض: ۱ عدد Basler ace 2 R a2A4200-40ucpro (رزولوشن ۹.۱ مگاپیکسل، رنگی) برای پوشش کل ۴ لاین.

  • روش ساختار موازی (پیشنهادی): ۲ عدد Basler a2A2464-23gmbas (هر دوربین مسئول ۲ لاین مجزا).

• لنز: ۲ عدد Basler C23-2518-5M-P (بر اساس فاصله ۲۲ متری و فاصله کانونی ۲۵ میلی‌متری).

• هوزینگ: ۲ عدد هوزینگ سنگین صنعتی (Heavy-Duty IP67 Housing) با سایه‌بان عریض، پاک‌کننده شیشه (Wiper) و کنترلر دمای داخلی.

• سیستم نورپردازی: ۲ عدد پروژکتور مادون قرمز همگام‌شده (Synchronized IR Flash) توان بالا (هرکدام ۹۶ وات، زاویه ۶۰ درجه).

• سخت‌افزار ارتباطی: سوئیچ شبکه صنعتی PoE گیگابیت پورت (Antaira یا Moxa) با درجه حرارتی wide-temperature.

• سنسور تریگر: رادار ترافیکی (Traffic Radar) یا لوپ مغناطیسی جهت ارسال پالس تریگر سخت‌افزاری به پورت Hirose/M8 دوربین‌ها.

در این ساختار، رادار ترافیکی با تشخیص سرعت خودرو پالس تریگر را به پورت I/O دوربین‌ها ارسال کرده و هر دوربین تصویر مربوط به لاین‌های تحت پوشش خود را هم‌زمان با شلیک پروژکتور IR ثبت می‌نماید. تصاویر حاصله روی بستر PoE به سیستم پردازش مرکزی ارسال می‌شوند.

سناریوی ۳: آزادراه بین‌شهری/عوارضی چهار تا پنج لاین (عرض ۱۶ تا ۱۸ متر، فاصله نصب ۳۰ متر)

کنترل ثبت تخلف سرعت متوسط و لحظه‌ای در آزادراه‌ها با سرعت خودروها تا ۱۸۰ کیلومتر بر ساعت.

• دوربین‌ها:

  • دوربین رزولوشن فوق‌بالا: ۱ عدد Basler acA4096-30uc (۸.۹ مگاپیکسل، USB 3.0) جهت تصویربرداری کلی رنگی از کل عرض آزادراه (ثبت کلاس و رنگ خودرو).

  • دوربین‌های پلاک‌خوان مکمل: ۲ عدد Basler a2A2464-23gmbas جهت پلاک‌خوانی شبانه با دقت بالا (تقسیم عرض به دو بخش ۸ متری).

• لنزها:

  • برای acA4096-30uc: ۱ عدد لنز ۱.۱ اینچ ۱۶ میلی‌متر با رزولوشن ۱۲ مگاپیکسل.

  • برای a2A2464-23gmbas: ۲ عدد لنز Basler C23-3520-2M-S یا C23-2518-5M-P با توجه به فاصله ۳۰ متری دکل.

• هوزینگ: ۳ عدد هوزینگ با گواهی IP67 و سیستم ضد شوک و لرزش (Vibration Dampener) مخصوص دکل‌های عریض آزادراهی.

• نورپردازی: سیستم فلش پرقدرت LED pulsed NIR با قابلیت شارژ سریع و طول موج 850nm، کنترل‌شده مستقیم از طریق پورت Output دوربین.

• زیرساخت ارتباطی: مبدل‌های USB 3.0 به فیبر نوری برای دوربین acA4096-30uc و کابل‌کشی شیلددار صنعتی AWG24 برای ورودی‌های تریگر رادار به دوربین.

۸. نتیجه‌گیری و جمع‌بندی مهندسی

تحلیل فنی و محاسبات اپتیکی روی مدل‌های دوربین و لنز باسلر، مشخص‌کننده الزامات زیر برای طراحان سامانه‌های هوشمند ترافیکی است:

1. تفکیک وظایف نوری: اتکا به یک دوربین رنگی منفرد برای پلاک‌خوانی شبانه در معابر عریض، ریسک خطا را افزایش می‌دهد. ساختار بهینه، ترکیب دوربین‌های ۵ مگاپیکسل تک‌رنگ NIR مانند a2A2464-23gmbas برای پلاک‌خوانی، در کنار دوربین‌های رزولوشن بالا رنگی نظیر a2A4200-40ucpro یا acA4096-30uc جهت تشخیص رنگ و نوع خودرو است.

2. تطابق رزولوشن اپتیکی لنز و حسگر: انتخاب دوربینی با رزولوشن بالا، مانند دوربین ۹ مگاپیکسلی با پیکسل‌های ۲.۵ میکرومتری، بدون استفاده از لنزهای باکیفیت و دارای قدرت تفکیک بالا، مانند سری Basler C23 5M-P، می‌تواند باعث کاهش شفافیت و جزئیات تصویر شود؛ زیرا لنز ممکن است توانایی تفکیک کامل پیکسل‌های بسیار کوچک حسگر را نداشته باشد.

3. پایداری زیرساخت ارتباطی: برای فواصل طولانی دکل تا رک پردازش، الگوی GigE Vision با پشتیبانی از PoE استاندارد اصلی پروژه‌ها است. در صورت نیاز به استفاده از دوربین‌های سریع USB 3.0، پیش‌بینی مبدل‌های فیبر نوری و هوزینگ‌های مناسب الزامی خواهد بود.
