مقایسه پروتکل‌های GigE Vision و CoaXPress در دوربین‌های Basler boost

کدام رابط برای تصویربرداری صنعتی پرسرعت، دقیق‌تر و اقتصادی‌تر است؟

در دنیای بینایی ماشین صنعتی، انتخاب دوربین فقط به رزولوشن، نوع سنسور یا نرخ فریم محدود نمی‌شود. یکی از تصمیم‌های بنیادی و تعیین‌کننده، انتخاب رابط انتقال داده است؛ تصمیمی که مستقیماً بر پهنای باند واقعی، تأخیر، هم‌زمان‌سازی، طول کابل، پیچیدگی نصب، هزینه زیرساخت و حتی پایداری کل سیستم اثر می‌گذارد.

وقتی صحبت از دوربین‌های صنعتی رده‌بالا مانند Basler boost می‌شود، این انتخاب اهمیت دوچندان پیدا می‌کند. چون این خانواده از دوربین‌ها معمولاً در پروژه‌هایی به کار می‌روند که در آن‌ها رزولوشن بالا، نرخ انتقال زیاد و قابلیت اطمینان صنعتی، هم‌زمان مورد نیاز است؛ مثل بازرسی بردهای الکترونیکی، کنترل کیفیت سطوح، سامانه‌های تصویربرداری خطی و ایستگاهی، تجهیزات آزمایشگاهی پیشرفته، سیستم‌های ورزشی و سامانه‌های اتوماسیون دقیق.

در این میان، دو رابط بسیار مهم و رایج برای چنین کاربردهایی عبارت‌اند از:

• GigE Vision، به‌ویژه در نسخه‌های 10GigE
• CoaXPress، به‌ویژه در نسل CXP-12

هر دو رابط در اکوسیستم Basler حضور جدی دارند و هر دو برای کاربردهای حرفه‌ای طراحی شده‌اند. اما سؤال کلیدی این است:

برای دوربین‌های Basler boost، کدام‌یک انتخاب بهتری است: GigE Vision یا CoaXPress؟

پاسخ کوتاه این است:

بستگی دارد.

اما این «بستگی» صرفاً یک جواب کلیشه‌ای نیست؛ پشت آن منطق مهندسی عمیقی وجود دارد. چون هر رابط، فلسفه طراحی متفاوتی دارد:

• GigE Vision با تکیه بر اکوسیستم شبکه اترنت، بر انعطاف‌پذیری، مقیاس‌پذیری و سهولت یکپارچه‌سازی تمرکز دارد.
• CoaXPress با معماری point-to-point و رویکرد سخت‌افزارمحور، برای حداقل تأخیر، حداکثر پایداری و هم‌زمان‌سازی دقیق بهینه شده است.

در این مقاله، به‌صورت عمیق و کاربردی این دو پروتکل را در بستر دوربین‌های Basler boost مقایسه می‌کنیم؛ نه فقط از زاویه تئوری، بلکه از دید طراحی سیستم واقعی.

Basler boost چیست و چرا این مقایسه مهم است؟

خانواده Basler boost در رده دوربین‌های صنعتی performance-oriented قرار می‌گیرد؛ یعنی دوربین‌هایی که برای پردازش تصویر سنگین، انتقال داده پرسرعت و محیط‌های صنعتی حرفه‌ای ساخته شده‌اند. این سری در مدل‌های مختلف با رابط‌های متفاوت عرضه شده و برای کاربردهایی طراحی شده که در آن‌ها ترکیبی از ویژگی‌های زیر حیاتی است:

• رزولوشن بالا
• نرخ فریم قابل توجه
• کیفیت تصویر صنعتی
• هماهنگی نرم‌افزاری با GenICam / pylon
• قابلیت اطمینان طولانی‌مدت
• سازگاری با اکوسیستم تصویربرداری ماشین

در بسیاری از مدل‌های boost، به‌ویژه آن‌هایی که از سنسورهای مدرن Sony Pregius / Pregius S بهره می‌برند، حجم داده خام تولیدشده بسیار بالاست. همین موضوع باعث می‌شود انتخاب رابط انتقال، دیگر یک مسئله فرعی نباشد، بلکه تبدیل شود به هسته معماری سیستم.

چرا؟

چون اگر رابط انتقال درست انتخاب نشود، حتی بهترین سنسور و بهترین اپتیک هم نمی‌توانند عملکرد واقعی خود را نشان دهند. ممکن است در ظاهر دوربین 20 مگاپیکسلی و 45 فریم بر ثانیه خریده باشید، اما در عمل:

• به سقف پهنای باند بخورید
• Packet Loss داشته باشید
• تأخیر متغیر ایجاد شود
• کابل‌کشی پیچیده شود
• یا هزینه نهایی سیستم فراتر از انتظار برود

پس مقایسه GigE Vision و CoaXPress در Basler boost در واقع مقایسه دو مدل مختلف از فلسفه طراحی سیستم بینایی ماشین است.

GigE Vision چیست و چرا محبوب شده است؟

تعریف فنی

GigE Vision یک استاندارد صنعتی برای انتقال تصاویر از دوربین‌های ماشین ویژن بر بستر اترنت است. این استاندارد توسط AIA توسعه یافته و با GenICam سازگار است. در این معماری، داده تصویر از طریق پروتکل‌های مبتنی بر شبکه منتقل می‌شود و کنترل دوربین نیز از مسیر استاندارد و ساختاریافته‌ای انجام می‌گیرد.

در نسخه‌های جدیدتر، GigE Vision فقط محدود به 1GbE نیست و می‌تواند روی 2.5GbE، 5GbE، 10GbE و حتی بالاتر نیز پیاده‌سازی شود. در کاربردهای Basler boost، مهم‌ترین شکل آن معمولاً 10GigE Vision است.

فلسفه پشت GigE Vision

فلسفه GigE Vision این است که تصویربرداری صنعتی را تا حد ممکن به دنیای استاندارد IT نزدیک کند.

یعنی به‌جای استفاده از سخت‌افزارهای کاملاً اختصاصی و بسته، از زیرساختی استفاده شود که:

• آشناست
• فراگیر است
• توسعه‌پذیر است
• و در بسیاری از کارخانه‌ها از قبل وجود دارد

این مزیت بسیار مهمی است. چون هر چه سیستم تصویربرداری بیشتر با شبکه و سرور و سوئیچ و معماری IT سازگار باشد، ادغام آن در کارخانه یا خط تولید ساده‌تر می‌شود.

مزایای اصلی GigE Vision

1) استفاده از زیرساخت استاندارد شبکه

بزرگ‌ترین مزیت GigE Vision این است که از استاندارد اترنت استفاده می‌کند. این یعنی:

• کارت شبکه استاندارد
• سوئیچ‌های صنعتی یا دیتاسنتری
• کابل‌کشی رایج
• مدیریت ساده‌تر زیرساخت

این ویژگی، هزینه و پیچیدگی توسعه سیستم را کاهش می‌دهد.

2) طول کابل بالا

در نسخه مسی، کابل‌های مناسب 10GigE می‌توانند تا حدود 100 متر کار کنند.

اگر از فیبر استفاده شود، این فاصله به چند صد متر یا حتی چند کیلومتر هم می‌رسد.

این موضوع برای کارخانه‌های بزرگ، خطوط طولانی، سیستم‌های ITS، مراکز ورزشی، یا استقرارهای توزیع‌شده بسیار مهم است.

3) مقیاس‌پذیری شبکه‌ای

در GigE Vision، شما می‌توانید چند دوربین را از طریق سوئیچ به یک یا چند سرور متصل کنید. این برای سامانه‌های چنددوربینه مزیت بزرگی است، چون معماری star-based یا distributed می‌سازد.

4) یکپارچگی نرم‌افزاری آسان

GigE Vision در کنار GenICam، توسط بسیاری از نرم‌افزارها، SDKها و کتابخانه‌ها پشتیبانی می‌شود. در اکوسیستم Basler هم pylon SDK این یکپارچگی را بسیار ساده می‌کند.

CoaXPress چیست و چرا در سیستم‌های رده‌بالا محبوب است؟

تعریف فنی

CoaXPress یک استاندارد تخصصی برای انتقال پرسرعت تصویر، فرمان و تریگر روی کابل کواکسیال است. این استاندارد توسط JIIA مدیریت می‌شود و برای کاربردهای صنعتی با حساسیت بالا طراحی شده است.

در نسل CXP-12، هر لینک می‌تواند تا حدود 12.5 گیگابیت بر ثانیه نرخ اسمی انتقال فراهم کند. این یعنی از نظر پهنای باند خام، از 10GigE بالاتر قرار می‌گیرد.

فلسفه پشت CoaXPress

برخلاف GigE Vision که بر انعطاف‌پذیری شبکه‌ای تکیه دارد، CoaXPress با فلسفه‌ای طراحی شده که می‌گوید:

اگر تصویربرداری صنعتی واقعاً real-time و mission-critical است، باید انتقال داده تا حد ممکن deterministic، سخت‌افزاری و مستقل از نوسانات شبکه باشد.

به همین دلیل، CoaXPress معمولاً با frame grabber کار می‌کند. این یعنی بخشی از کنترل و دریافت داده در سطح سخت‌افزار تخصصی انجام می‌شود، نه صرفاً از طریق کارت شبکه عمومی.

مزایای اصلی CoaXPress

1) تأخیر بسیار پایین

یکی از بزرگ‌ترین مزیت‌های CXP، latency پایین و قابل پیش‌بینی است.

چون پشته شبکه عمومی، سوئیچ‌های استاندارد و نوسانات ترافیک IP در مسیر آن دخیل نیستند، رفتار انتقال داده بسیار deterministic‌تر می‌شود.

2) جیتر بسیار کم در تریگر

در کاربردهای صنعتی خاص، فقط سرعت مهم نیست؛ پایداری زمانی مهم‌تر است.

مثلاً در تصویربرداری از قطعاتی که با سرعت بالا حرکت می‌کنند، اگر لحظه نوردهی حتی چند میکروثانیه نوسان داشته باشد، نتیجه بازرسی خراب می‌شود.

CoaXPress به‌طور معمول در اینجا برتری واضحی دارد.

3) انتقال توان روی همان کابل

با PoCXP می‌توان توان دوربین را نیز از همان کابل کواکسیال تأمین کرد.

این ویژگی از نظر طراحی صنعتی فوق‌العاده مهم است، چون تعداد کابل‌ها را کاهش می‌دهد و نصب را ساده‌تر می‌کند.

4) مقاومت خوب در محیط‌های صنعتی

کابل کواکسیال صنعتی شیلد مناسبی دارد و در بسیاری از محیط‌های دارای نویز الکترومغناطیسی، رفتار پایداری از خود نشان می‌دهد.

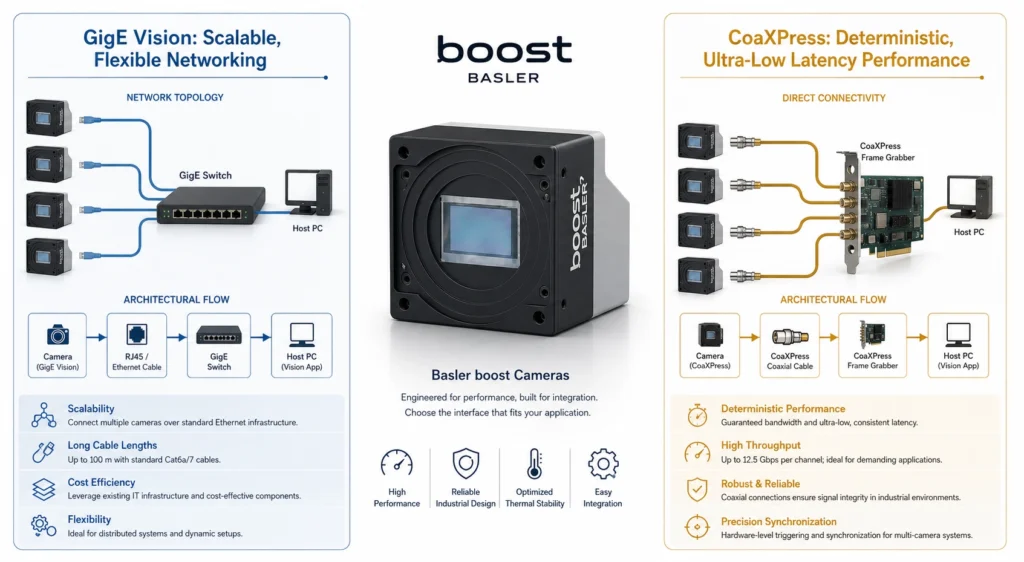

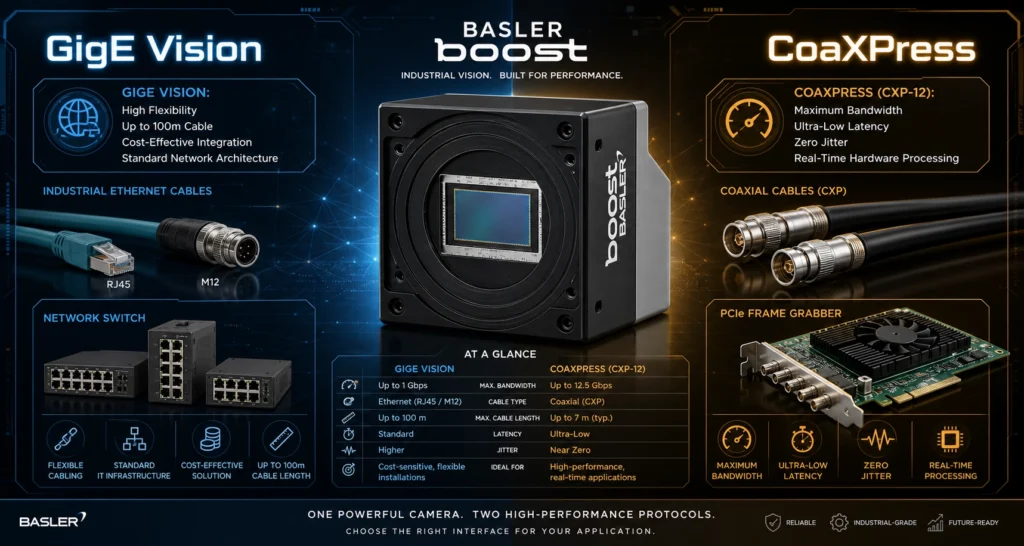

مقایسه مستقیم GigE Vision و CoaXPress در Basler boost

حالا به بخش اصلی برسیم: اگر بخواهیم این دو رابط را در بافت واقعی دوربین‌های Basler boost مقایسه کنیم، چه معیارهایی مهم هستند؟

1) پهنای باند: چه کسی ظرفیت بیشتری دارد؟

در نگاه اول پاسخ ساده است:

• 10GigE Vision: حدود 10 Gbps اسمی
• CXP-12: حدود 12.5 Gbps اسمی در هر لینک

اما در دنیای واقعی باید از «پهنای باند اسمی» فاصله بگیریم و به پهنای باند مؤثر برسیم.

چون همیشه بخشی از ظرفیت صرف سربار پروتکل، کنترل، کدینگ، بافرینگ و ساختار انتقال می‌شود.

نتیجه عملی

برای دوربین‌های رزولوشن بالای Basler boost، به‌خصوص در 12-bit و فریم‌ریت‌های بالا، CoaXPress معمولاً حاشیه امن بیشتری در اختیار شما می‌گذارد.

چرا این مهم است؟

چون وقتی سیستم نزدیک سقف پهنای باند کار می‌کند، کوچک‌ترین تغییر در شرایط واقعی می‌تواند باعث ایجاد گلوگاه شود.

اگر رابط شما فقط «به‌زور» از پس حجم داده برآید، در آینده برای:

• ROI کمتر/بیشتر
• bit depth بالاتر
• metadata
• multi-camera scaling
• یا headroom عملیاتی

با محدودیت مواجه می‌شوید.

از این نظر، CoaXPress اغلب انتخاب مطمئن‌تری برای حاشیه عملیاتی است.

2) تأخیر و Determinism: تفاوت فقط در سرعت نیست

خیلی‌ها هنگام انتخاب رابط فقط به throughput نگاه می‌کنند، اما در عمل latency و از آن مهم‌تر deterministic behavior اهمیت بسیار بالایی دارد.

GigE Vision

در GigE Vision، داده از مسیر شبکه و لایه‌های استاندارد انتقال می‌گذرد. حتی اگر همه‌چیز خوب پیکربندی شده باشد، باز هم عواملی مثل این‌ها اثرگذارند:

• بار CPU
• تنظیمات NIC
• interrupt handling
• jumbo frames
• driver stack
• وضعیت بافرها
• ازدحام شبکه یا هم‌زمانی چند استریم

این یعنی latency لزوماً بد نیست، اما کمتر قابل پیش‌بینی است.

CoaXPress

در CXP، به‌دلیل اتکای بیشتر به frame grabber و معماری point-to-point، مسیر انتقال بسیار سخت‌افزاری‌تر و پایدارتر است.

همین موضوع باعث می‌شود تأخیر کمتر و مهم‌تر از آن، پراکندگی تأخیر بسیار پایین‌تر باشد.

چرا این مهم است؟

در بازرسی پرسرعت، robotic picking، web inspection، AOI، motion synchronization و trigger-critical applications، چیزی که سیستم را قابل اعتماد می‌کند فقط میانگین تأخیر نیست، بلکه پیش‌بینی‌پذیری زمانی است.

و این دقیقاً جایی است که CoaXPress معمولاً برتری دارد.

3) هم‌زمان‌سازی و دقت تریگر

اگر سیستم شما چند دوربین دارد یا تصویربرداری باید با حرکت مکانیکی، استروب، انکودر یا PLC هم‌زمان شود، موضوع timing حیاتی می‌شود.

CoaXPress

CXP در این حوزه معمولاً گزینه قوی‌تری است، چون:

• frame grabber می‌تواند کنترل دقیق‌تری روی trigger داشته باشد
• مسیر فرمان و تصویر tightly coupled است
• jitter پایین‌تری ارائه می‌دهد
• زمان‌بندی در سطح سخت‌افزار انجام می‌شود

GigE Vision

GigE Vision می‌تواند با PTP / IEEE 1588 به هم‌زمان‌سازی خوبی برسد، اما این قابلیت وابسته به کیفیت کل زنجیره است:

• دوربین
• سوئیچ
• NIC
• تنظیمات سیستم
• topology

بنابراین از نظر تئوری، GigE Vision می‌تواند بسیار خوب عمل کند، اما در عمل پایداری آن بیشتر به کیفیت پیاده‌سازی کل سیستم بستگی دارد.

جمع‌بندی این بخش

اگر پروژه شما trigger-sensitive است، CoaXPress انتخابی امن‌تر است.

اگر بیشتر به distributed networking و مدیریت ساده‌تر اهمیت می‌دهید، GigE Vision کفایت می‌کند.

4) کابل‌کشی و طول کابل

این بخش یکی از تعیین‌کننده‌ترین فاکتورها در انتخاب واقعی است.

GigE Vision

• کابل مسی 10GigE: معمولاً تا 100 متر
• با فیبر: بسیار بیشتر
• مناسب برای خطوط طولانی و استقرار توزیع‌شده

CoaXPress

• در CXP-12 طول کابل به کیفیت کابل وابسته است
• معمولاً در بازه‌های کوتاه‌تر از 10GigE مسی قرار می‌گیرد
• برای فاصله‌های متوسط در ماشین و سلول صنعتی بسیار مناسب است

منطق فنی پشت این تفاوت چیست؟

GigE Vision بر پایه اترنت رشد کرده و از ابتدا برای ارتباط‌های نسبتاً طولانی و زیرساختی طراحی شده است.

اما CoaXPress برای انتقال پرسرعت و deterministic در یک زنجیره تخصصی توسعه یافته، نه برای شبکه‌سازی گسترده.

نتیجه

• اگر فاصله زیاد است: GigE Vision
• اگر فاصله متوسط و کیفیت timing مهم‌تر است: CoaXPress

5) هزینه زیرساخت: ارزان‌تر همیشه واقعاً ارزان‌تر نیست

در ظاهر، GigE Vision معمولاً اقتصادی‌تر به نظر می‌رسد.

چون:

• از NIC استاندارد استفاده می‌کند
• لزوماً به frame grabber نیاز ندارد
• زیرساخت شبکه در بسیاری از پروژه‌ها از قبل وجود دارد

اما باید مراقب باشید. چون هزینه واقعی فقط قیمت اولیه قطعه نیست.

هزینه‌های پنهان GigE Vision

اگر سیستم شما نزدیک سقف performance کار می‌کند، ممکن است لازم شود:

• NIC باکیفیت‌تر بخرید
• تنظیمات خاص kernel/driver انجام دهید
• سوئیچ 10G صنعتی تهیه کنید
• مهندسی شبکه دقیق‌تری انجام دهید
• کابل‌کشی و توان را جداگانه مدیریت کنید
• زمان بیشتری برای tuning صرف شود

هزینه‌های CoaXPress

در CXP معمولاً باید:

• frame grabber تهیه کنید
• کابل و کانکتور تخصصی‌تر داشته باشید
• host platform سازگار انتخاب کنید

اما در عوض ممکن است:

• زمان راه‌اندازی کمتر شود
• سیستم deterministic‌تر شود
• troubleshooting ساده‌تر شود
• و در پروژه‌های حساس، ریسک failure کمتر باشد

نتیجه واقعی

اگر فقط قیمت قطعات را ببینید، GigE Vision اغلب ارزان‌تر است.

اما اگر TCO یا هزینه کل مالکیت را در پروژه‌های high-end حساب کنید، CoaXPress گاهی اقتصادی‌تر از چیزی می‌شود که در ابتدا به نظر می‌رسد.

6) سادگی یکپارچه‌سازی نرم‌افزاری

از نظر نرم‌افزاری، هر دو دنیا بالغ هستند، اما تجربه یکپارچه‌سازی آن‌ها فرق دارد.

GigE Vision

• برای توسعه‌دهندگان IT و نرم‌افزار، آشنا‌تر است
• کار با شبکه، آدرس‌دهی و routing ساده‌تر فهم می‌شود
• در بعضی پروژه‌ها ارتباط با سرور و ذخیره‌سازی و پردازش distributed راحت‌تر است

CoaXPress

• بیشتر به اکوسیستم frame grabber وابسته است
• تنظیمات سخت‌افزاری‌تر دارد
• اما وقتی درست پیاده‌سازی شود، برای تصویربرداری high-performance بسیار پایدار است

نقش Basler pylon

نکته مثبت این است که Basler با pylon SDK تا حد زیادی پیچیدگی سمت کاربر را کاهش می‌دهد.

یعنی از منظر نرم‌افزاری، تا حد زیادی هر دو رابط در قالبی حرفه‌ای و یکپارچه ارائه می‌شوند.

در چه کاربردهایی GigE Vision بهتر است؟

1) خطوط تولید بزرگ و توزیع‌شده

اگر دوربین باید در فاصله زیاد از سرور یا مرکز پردازش نصب شود، GigE Vision انتخاب منطقی‌تری است.

2) سیستم‌های چنددوربینه با معماری شبکه‌ای

اگر بخواهید چند دوربین را از طریق سوئیچ به سرورهای مختلف وصل کنید، اترنت انعطاف بیشتری می‌دهد.

3) پروژه‌هایی با محدودیت بودجه اولیه

وقتی ultra-low latency نیاز نیست، GigE Vision اغلب تعادل خوبی میان قیمت و کارایی ارائه می‌دهد.

4) یکپارچه‌سازی با زیرساخت IT کارخانه

اگر داده‌ها باید به شبکه سازمانی، edge server، یا سیستم‌های تحلیلی بزرگ منتقل شوند، اترنت مزیت دارد.

در چه کاربردهایی CoaXPress بهتر است؟

1) بازرسی پرسرعت با حساسیت زمانی

در AOI، web inspection، semiconductor inspection و imaging هم‌زمان، CXP معمولاً انتخاب برتر است.

2) کاربردهای دارای تریگر دقیق

اگر موقعیت نوردهی باید با حرکت مکانیکی، استروب یا انکودر بسیار دقیق منطبق باشد، CoaXPress مزیت واقعی دارد.

3) محیط‌های صنعتی سخت با نیاز به کابل‌کشی ساده

PoCXP می‌تواند نصب را بسیار ساده‌تر کند: یک کابل برای داده، کنترل و توان.

4) سیستم‌هایی که پایداری و determinism مهم‌تر از انعطاف شبکه‌ای است

وقتی failure margin باید حداقل باشد، CoaXPress معمولاً انتخاب مهندسی مطمئن‌تری است.

سناریوی واقعی: انتخاب بین Basler boost با 10GigE یا CoaXPress

فرض کنیم شما یک سیستم بازرسی صنعتی با این مشخصات دارید:

• دوربین 20 مگاپیکسلی
• نرخ 45 fps
• عمق بیت 10 یا 12 بیت
• تریگر هم‌زمان با انکودر
• فاصله دوربین تا پردازشگر: 8 متر
• محیط صنعتی با نویز الکترومغناطیسی متوسط تا بالا

در این سناریو، CoaXPress معمولاً انتخاب بهتری است. چرا؟

1. حاشیه پهنای باند بیشتری دارد
2. تریگر و زمان‌بندی دقیق‌تری ارائه می‌دهد
3. با PoCXP کابل‌کشی ساده‌تر می‌شود
4. frame grabber می‌تواند پایداری دریافت را افزایش دهد

اما حالا سناریو را عوض کنیم:

• فاصله دوربین تا سرور 60 متر است
• چند دوربین داریم
• داده‌ها باید به سرور مرکزی GPU ارسال شوند
• تریگر در حد میکروثانیه قابل قبول است
• شبکه کارخانه قبلاً آماده است

در این حالت، 10GigE Vision معمولاً منطقی‌تر می‌شود.

چون مسئله اصلی اینجا مقیاس‌پذیری و معماری شبکه‌ای است، نه فقط latency خام.

چرا انتخاب درست رابط، مستقیماً بر کیفیت پروژه اثر می‌گذارد؟

این شاید مهم‌ترین بخش کل مقاله باشد.

خیلی از پروژه‌های ماشین ویژن نه به‌خاطر سنسور بد، نه به‌خاطر لنز بد، بلکه به‌خاطر معماری نامناسب انتقال داده شکست می‌خورند.

وقتی رابط اشتباه انتخاب می‌شود، علائمش معمولاً این‌هاست:

• افت فریم تصادفی
• بی‌ثباتی هنگام بار بالا
• دشواری تریگر دقیق
• پیچیدگی غیرمنتظره در نصب
• افزایش زمان دیباگ
• رفتار غیرقابل پیش‌بینی در محیط واقعی

پس انتخاب بین GigE Vision و CoaXPress، فقط انتخاب یک «پورت» نیست؛ انتخاب سطح اطمینان‌پذیری سیستم است.

جمع‌بندی نهایی: GigE Vision یا CoaXPress برای Basler boost؟

اگر بخواهم خیلی شفاف و اجرایی نتیجه‌گیری کنم:

GigE Vision را انتخاب کنید اگر:

• فاصله کابل زیاد است
• معماری شبکه‌ای و distributed می‌خواهید
• چند دوربین را روی زیرساخت اترنت مدیریت می‌کنید
• هزینه اولیه پایین‌تر برایتان مهم‌تر است
• پروژه ultra-real-time نیست
• یکپارچه‌سازی با IT و سرور و cloud/edge مهم است

CoaXPress را انتخاب کنید اگر:

• حداکثر performance مهم است
• latency و jitter پایین حیاتی است
• trigger precision اهمیت بالایی دارد
• می‌خواهید داده، کنترل و توان را روی یک کابل داشته باشید
• پروژه در رده mission-critical یا high-speed inspection است
• می‌خواهید رفتار سیستم تا حد ممکن deterministic باشد

حکم نهایی مهندسی

• برای انعطاف‌پذیری و مقیاس‌پذیری شبکه‌ای: GigE Vision
• برای پایداری زمان‌مند، سرعت و قطعیت صنعتی: CoaXPress

و اگر بخواهیم این را دقیق‌تر در بستر Basler boost بگوییم:Basler boost با رابط GigE Vision انتخابی هوشمند برای سیستم‌های باز، شبکه‌محور و مقیاس‌پذیر است؛

در حالی‌که Basler boost با رابط CoaXPress انتخابی حرفه‌ای‌تر برای سیستم‌های پرسرعت، دقیق و سخت‌گیر از نظر timing به شمار می‌آید.
