سری Basler Boost، تحولی بزرگ در بینایی ماشین
سری Basler Boost نمایانگر جهشی بزرگ در تصویربرداری صنعتی است که عملکرد بسیار سریع و کیفیت بالای تصویر را برای کاربردهای چالش‌برانگیز ارائه می‌دهد. چه در رباتیک، بازرسی کیفیت، نظارت ترافیک یا هر حوزه دیگری…
سری Basler Boost نمایانگر جهشی بزرگ در تصویربرداری صنعتی است که عملکرد بسیار سریع و کیفیت بالای تصویر را برای کاربردهای چالش‌برانگیز ارائه می‌دهد. چه در رباتیک، بازرسی کیفیت، نظارت ترافیک یا هر حوزه دیگری که نیاز به ثبت تصاویر سریع و قابل‌اطمینان دارید، سری Boost وعده برآورده‌سازی و فراتر رفتن از انتظارها را می‌دهد. در این بررسی جامع، به جزئیات سری Basler Boost می‌پردازیم و ویژگی‌های کلیدی، نوآوری‌های فنی، کاربردهای متنوع و ملاحظات عملی در انتخاب و یکپارچه‌سازی این دوربین‌ها را بررسی می‌کنیم.
۱. معرفی سری Basler Boost
۱.۱ سری Boost چیست؟
سری Boost از Basler خانواده‌ای از دوربین‌های صنعتی است که با حسگرهای CMOS پیشرفته خود نرخ فریم تا ۷۰۰ فریم بر ثانیه در رزولوشن‌های مگاپیکسلی را ارائه می‌دهد. با بهره‌گیری از آخرین فناوری‌های تصویربرداری، این دوربین‌ها شکاف بین سیستم‌های فوق‌العاده سریع و دوربین‌های معمولی بینایی ماشین را پر می‌کنند و هم ثبت فوق‌سریع و هم تصویر با جزئیات بالا را ممکن می‌سازند.
۱.۲ تاریخچه و جایگاه در بازار
این سری که در اواخر ۲۰۲۳ معرفی شد، بر پایهٔ دهه‌ها تجربه Basler در تصویربرداری صنعتی بنا شده است. سری Boost جایگاهی بالاتر از سری‌های ace و dart دارد و برای کاربردهایی که در آن‌ها توان عملیاتی و دقت اهمیت زیادی دارد، طراحی شده است. Basler این سری را به‌عنوان راه‌حلی برای مهندسانی معرفی می‌کند که به‌دنبال سرعت بالا و کیفیت تصویر بدون هیچ‌گونه سازشی هستند.
۲. ویژگی‌های فنی کلیدی
۲.۱ فناوری حسگر
در قلب دوربین‌های Boost حسگرهای Sony Pregius S و IMX با فناوری شاتر سراسری (Global Shutter) قرار دارند. شاتر سراسری تمامی تصویر را به‌صورت هم‌زمان ثبت می‌کند و از اعوجاج یا پدیده Rolling Shutter هنگام تصویربرداری از اجسام متحرک جلوگیری می‌کند.
گزینه‌های رزولوشن: از ۱.۱ مگاپیکسل (۱۲۸۰ × ۸۰۰) تا ۱۲.۳ مگاپیکسل (۴۰۹۶ × ۳۰۰۰) متنوع است تا تعادلی بین جزئیات و پهنای باند داده‌ای برقرار کند.
اندازه پیکسل: معمولاً بین ۲.۷۴ میکرون تا ۳.۴۵ میکرون، که حساسیت و گستره دینامیکی مناسبی را در شرایط نوری متفاوت فراهم می‌کند.
۲.۲ نرخ فریم و پهنای باند
ویژگی برجسته سری Boost نرخ فریم بسیار بالا است:
مدل‌های فوق‌سریع: مدل ۱.۱ مگاپیکسلی تا ۷۰۰ فریم بر ثانیه و مدل‌های رزولوشن متوسط تا ۳۰۰–۴۰۰ فریم بر ثانیه ثبت می‌کنند.
گزینه‌های رابط: برای مدیریت این حجم داده، Basler رابط‌های GigE Vision و 10GigE Vision را ارائه می‌دهد. نسخه‌های 10GigE می‌توانند نرخ داده‌ای بیش از ۱۰ گیگابیت بر ثانیه را پشتیبانی کنند تا هیچ فریمی در حین ثبت حذف نشود.
۲.۳ بهینه‌سازی کیفیت تصویر
Basler چندین ویژگی پردازش درون‌دوربینی را برای بهبود کیفیت تصویر پیش از خروج داده‌ها ارائه می‌کند:
کنترل Gain و Offset: تنظیم دقیق تقویت سیگنال و کالیبراسیون سطح سیاه.
اصلاح پیکسل‌های معیوب: شناسایی و میان‌یابی پیکسل‌های خراب برای تصویر بدون آرته‌فکت.
کاهش نویز: فیلترهای فضایی نویز تصادفی را کاهش می‌دهند و لبه‌ها را حفظ می‌کنند.
تصحیح رنگ: در مدل‌های رنگی، ماتریس‌های تصحیح رنگ روی برد رنگ‌های واقعی و زنده تولید می‌کنند.
۲.۴ همگام‌سازی و تریگرینگ
در سیستم‌های چنددوربینه یا چندسنسوره، همگام‌سازی دقیق حیاتی است. Boost از قابلیت‌های زیر پشتیبانی می‌کند:
تریگر سخت‌افزاری: ورودی تریگر TTL برای ثبت فریم‌ها در لحظات دقیق.
حالت Trigger Overlap: امکان تریگر مداوم حتی در زمان خوانش اطلاعات، برای حداکثر توان عملیاتی.
EventLine I/O: خطوط برنامه‌پذیر برای خروجی استروب، ورودی تریگر و I/O عمومی.

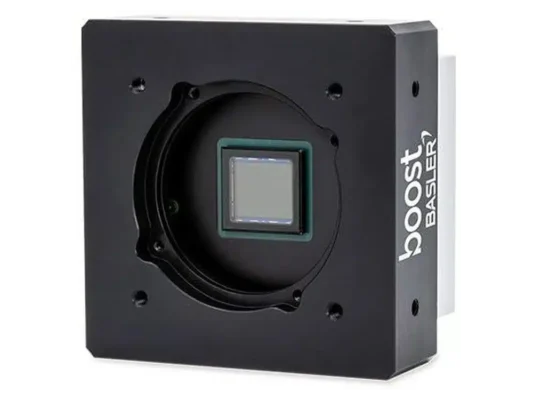

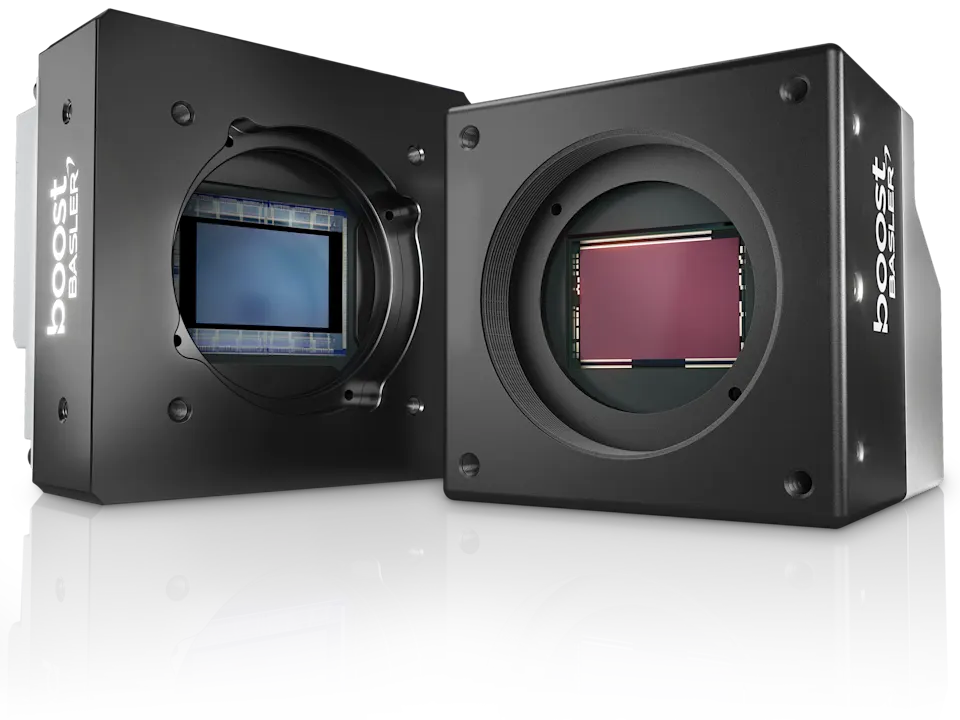

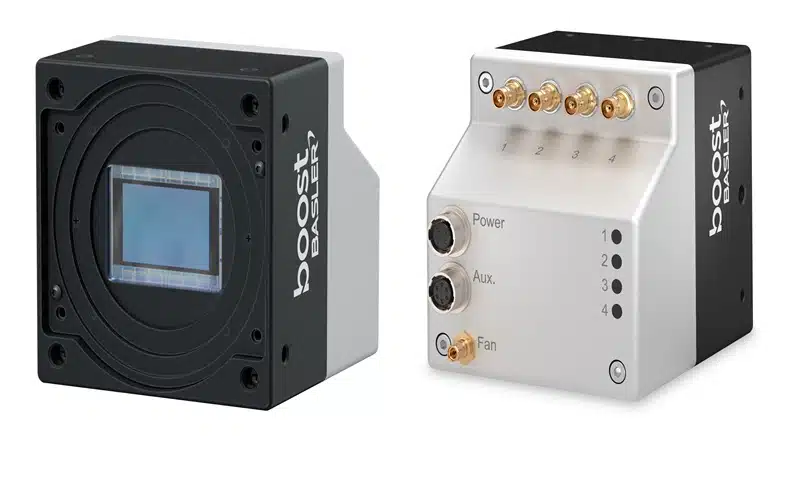

۳. سخت‌افزار و ابعاد فیزیکی
۳.۱ طراحی جمع‌وجور و مقاوم
دوربین‌های سری Boost از شاسی آلومینیومی محکمی بهره می‌برند که ابعادی در حدود ۲۹ × ۲۹ میلی‌متر (C-mount) یا ۴۴ × ۲۹ میلی‌متر (F-mount) دارد. این ابعاد کوچک، یکپارچه‌سازی در سیستم‌های با محدودیت فضا را تسهیل می‌کند.
۳.۲ پشتیبانی از لنز
C-Mount و CS-Mount: سازگار با مجموعه وسیعی از لنزهای ماشین‌بینی.
F-Mount: برای لنزهای فرمت بزرگ‌تر با عمق میدان و عملکرد اپتیکی بالاتر.
آداپتورهای اختیاری: مانند S-mount (M12) برای کاربردهای میکرو.
۳.۳ مدیریت حرارتی
تصویربرداری با نرخ فریم بالا حرارت تولید می‌کند. سری Boost شامل موارد زیر است:
خنک‌کننده غیرفعال: هیت‌سینک‌های تعبیه‌شده در شاسی برای پراکنش حرارت بدون فن.
مانیتور دما: حسگرهای داخلی دما را از طریق رجیسترهای GenICam گزارش می‌دهند تا مدیریت حرارتی فعال امکان‌پذیر شود.
۴. نرم‌افزار و اتصال
۴.۱ کیت نرم‌افزاری Basler pylon
تمامی دوربین‌های Boost با Basler pylon Camera Software Suite به‌خوبی یکپارچه می‌شوند:
پشتیبانی چندزبانۀ API: C++، C#، .NET، Python و LabVIEW.
ابزارهای پیکربندی GigE/10GigE: ساده‌سازی تنظیمات شبکه، تخصیص پهنای باند و همگام‌سازی دوربین‌ها.
تنظیمات پردازش درون‌دوربینی: رابط گرافیکی برای تنظیم فیلترها، تریگرها و اصلاحات تصویر بدون نیاز به کدنویسی.
۴.۲ انطباق با GenICam
رعایت استاندارد GenICam امکان کنترل بدون وابستگی به برند را فراهم می‌آورد. کاربران می‌توانند بدون بازنویسی کد، بین دوربین‌های مختلف سوئیچ کنند و سرمایه‌گذاری خود را در آینده تضمین نمایند.
۴.۳ یکپارچه‌سازی با فریم‌ورک‌های بینایی ماشین
دوربین‌های Boost به‌صورت بومی توسط کتابخانه‌ها و پلتفرم‌های محبوب پشتیبانی می‌شوند:
OpenCV: از طریق بایندینگ‌های مستقیم pylon.
HALCON و Cognex VisionPro: از طریق GenICam.
ROS: با درایور
basler_cameraبرای کاربردهای رباتیک بلادرنگ.
۵. کاربردهای عملی
۵.۱ بازرسی فوق‌سریع
در خطوط تولید با صدها قطعه در دقیقه، شناسایی سریع عیوب حیاتی است:
بازرسی PCB: ثبت سریع بردهای مدار چاپی برای شناسایی عیوب لحیم‌کاری یا جایگذاری نادرست قطعات.
بازرسی نساجی: پایش سریع پارچه‌ها برای تشخیص پارگی، لکه یا ناهماهنگی بافت.
تفکیک مواد غذایی: رده‌بندی سریع میوه‌ها یا بسته‌ها بر اساس اندازه، شکل و لکه‌های سطح.
۵.۲ ترافیک و حمل‌ونقل
نظارت بر خودروها و زیرساخت‌ها نیازمند دوربین‌های مقاوم با تأخیر کم است:
شناسه پلاک خودرو (LPR): نرخ فریم بالا برای ثبت واضح حتی در سرعت‌های بالا.
تحلیل جریان ترافیک: شمارش خودروها، دسته‌بندی نوع وسیله و تشخیص حوادث بلادرنگ.
بازرسی ریل قطار: نصب دوربین‌ها روی قطارهای بازرسی برای اسکن ریل‌ها در سرعت عملیاتی.
۵.۳ رباتیک و وسایل نقلیه خودران (AGV)
ربات‌ها برای ناوبری و تعامل به بینایی نیاز دارند:
سیستم‌های Pick-and-Place: یافتن سریع قطعات برای مونتاژ با توان بالا.
ربات‌های کنترل کیفیت: بررسی قطعات به‌صورت خطی بدون کاهش سرعت نقاله.
ناوبری AGV: ثبت محیط برای تشخیص موانع و برنامه‌ریزی مسیر حتی در سرعت‌های بالا.
۵.۴ تحقیقات علمی
پدیده‌های سریع در آزمایشگاه‌ها نیازمند تصویربرداری دقیق‌اند:
PIV (Particle Image Velocimetry): ردیابی جریان سیال با ثبت ذرات نشانگر در سرعت‌های بالا.
میکروسکوپی فوق‌سریع: مشاهده دینامیک سلولی در نمونه‌های زنده بدون تاری حرکت.
آزمون‌های گلوله‌شناسی و تست مواد: ضبط لحظه‌های برخورد، تغییر شکل و شکست در کسری از ثانیه.
۶. انتخاب مدل مناسب Boost
با تنوع مدل‌های Boost، انتخاب دوربین به تعادل بین رزولوشن، نرخ فریم و رابط بستگی دارد:
| مدل | رزولوشن | حداکثر فریم‌رِیت (GigE) | حداکثر فریم‌رِیت (10GigE) | گزینه‌های رابط |
|---|---|---|---|---|
| Boost 11K | ۱.۱ مگاپیکسل | ۵۰۰ fps | ۷۰۰ fps | GigE, 10GigE |
| Boost 4K | ۴.۱ مگاپیکسل | ۲۰۰ fps | ۳۰۰ fps | GigE, 10GigE |
| Boost 8K | ۸.۱ مگاپیکسل | ۱۰۰ fps | ۱۵۰ fps | 10GigE تنها |
| Boost 12K | ۱۲.۳ مگاپیکسل | ۶۰ fps | ۱۰۰ fps | 10GigE تنها |
نکته: همیشه توانایی‌های میزبان (کامپیوتر) را در نظر بگیرید؛ پهنای باند PCIe، کارایی CPU و سرعت نوشتن حافظه می‌توانند در نرخ‌های فریم فوق‌العاده بالا گلوگاه شوند.
۷. بهترین شیوه‌های یکپارچه‌سازی
۷.۱ پیکربندی شبکه
Jumbo Frames: فعال‌سازی Jumbo Frame (MTU برابر ۹ کیلوبایت) در سوییچ‌ها و کارت شبکه برای کاهش بار CPU.
Flow Control: استفاده از کنترل جریان IEEE 802.3x برای جلوگیری از از دست رفتن فریم‌ها.
VLAN: جداسازی ترافیک دوربین‌ها در VLANهای اختصاصی تا از تداخل با سایر دستگاه‌ها جلوگیری شود.
۷.۲ ملاحظات سخت‌افزاری میزبان
اسلات‌های PCIe: برای چند کارت شبکه 10GigE، وجود مسیرهای PCIe کافی (مثلاً اسلات x16).
حافظه ذخیره‌سازی: آرایه‌های SSD RAID-0 یا درایوهای NVMe برای پشتیبانی از نرخ داده بالا.
CPU و RAM: پردازش بلادرنگ تصاویر (مانند تشخیص نقص در لحظه) از CPU چند‌هسته‌ای و حافظه کافی بهره می‌برد.
۷.۳ محیط و نصب مکانیکی
ایزولاسیون لرزش: استفاده از نگهدارنده‌های ضدلرزش در صورت نصب روی ماشین‌آلات پرلرزش.
مدیریت کابل‌ها: مهار کابل‌های اترنت و خطوط I/O برای جلوگیری از قطع ناگهانی.
محافظت محیطی: برای محیط‌های سخت، استفاده از محفظه‌های IP67 یا حفاظ‌های ویژه.
۸. مقایسه با سری‌های رقیب
| ویژگی | Basler Boost | Allied Vision Mako G-223 | Teledyne FLIR Blackfly S |
|---|---|---|---|
| حداکثر فریم (1 MP) | ۷۰۰ fps @ 1.1 MP | ۱۵۰ fps @ 2.3 MP | ۱۶۳ fps @ 1.3 MP |
| رابط | GigE / 10GigE | GigE | USB3 / GigE |
| فیلترهای درون‌دوربینی | کاهش نویز، اصلاح پیکسل، تصحیح رنگ | محدود به ROI و گِین | گِین و ROI پایه |
| شاتر سراسری | بله | بله | بله |
| پشتیبانی SDK | pylon (چندزبان)، GenICam | AVT Vimba, GenICam | Spinnaker (C++, Python) |
۹. توسعه‌ها و روندهای آتی
با پیشرفت نیازهای تصویربرداری، چند روند مهم شکل خواهند گرفت:
حساسیت بیشتر حسگرها: پیشرفت در معماری پیکسل برای تصویربرداری در نور کم بدون نویز بالا.
شتاب‌دهی هوش مصنوعی درون‌دوربینی: ادغام inferencing شبکه‌های عصبی برای تحلیل لبه‌ای (edge analytics).
تصویربرداری چندطیفی و سه‌بعدی: ترکیب داده‌های مرئی، نزدیک‌به‌مادون‌قرمز و عمق در یک پکیج واحد.
رابط‌های بی‌سیم پهن‌باند: استانداردهای نوظهور مانند لینک‌های بی‌سیم ۶۰ گیگاهرتز برای جایگزینی کابل‌های اترنت.
نقشه راه Basler نشان‌دهنده تقویت بیشتر عملکرد حسگر، کوچک‌سازی بیشتر و ادغام نزدیک‌تر با فریم‌ورک‌های هوش مصنوعی است—تا مطمئن شود نسل‌های بعدی سری Boost در صدر تصویربرداری صنعتی باقی خواهند ماند.
۱۰. نتیجه‌گیری
سری Basler Boost به‌عنوان اوج تصویربرداری صنعتی با سرعت بالا و رزولوشن بالا برجسته است. ترکیب حسگرهای CMOS برتر، طراحی سخت‌افزاری مقاوم، پشته نرم‌افزاری منعطف و رابط‌های گوناگون، آن را به انتخابی عالی برای کاربردهایی تبدیل می‌کند که نیاز به دقت و سرعت دارند. چه در خطوط تولید خودکار، تحقیقات علمی یا بهینه‌سازی سیستم‌های ترافیکی فعالیت می‌کنید، سری Boost دوربینی متناسب با نیاز شما ارائه می‌دهد.
با ارزیابی دقیق نیازهای رزولوشن، اهداف نرخ فریم و محدودیت‌های سیستمی، می‌توانید مدل Boost مناسب را انتخاب کنید. با رعایت بهترین شیوه‌ها در پیکربندی شبکه، تأمین سخت‌افزار و مدیریت محیطی، یکپارچه‌سازی به‌سادگی و با اطمینان انجام خواهد شد. با ادامه نوآوری‌های Basler، سری Boost و جانشینان آن به مهندسان این امکان را می‌دهد که جهان را با سرعت‌هایی بی‌سابقه ثبت کنند و افق‌های جدیدی در بینایی ماشین و فراتر از آن بگشایند.
