درک فناوری زمان پرواز (ToF): انقلابی در تصویربرداری سه‌بعدی



فناوری زمان پرواز (ToF) یک تکنیک تصویربرداری پیشرفته است که امکان ثبت دقیق اطلاعات عمق سه‌بعدی را با اندازه‌گیری زمان رفت و برگشت نور به یک شیء یا تحلیل تغییر فاز در نور بازتابی فراهم می‌کند. با ادغام داده‌های تصویری دوبعدی با درک عمق سه‌بعدی، ToF راه‌حل‌های کارآمدی را در صنایع مختلف از جمله خودکارسازی کارخانه‌ها، رباتیک، لجستیک، پزشکی و وسایل نقلیه خودران ارائه می‌دهد. در این مقاله، نحوه عملکرد دوربین ToF، مزایا و محدودیت‌های آن و کاربردهای دنیای واقعی آن را بررسی خواهیم کرد.

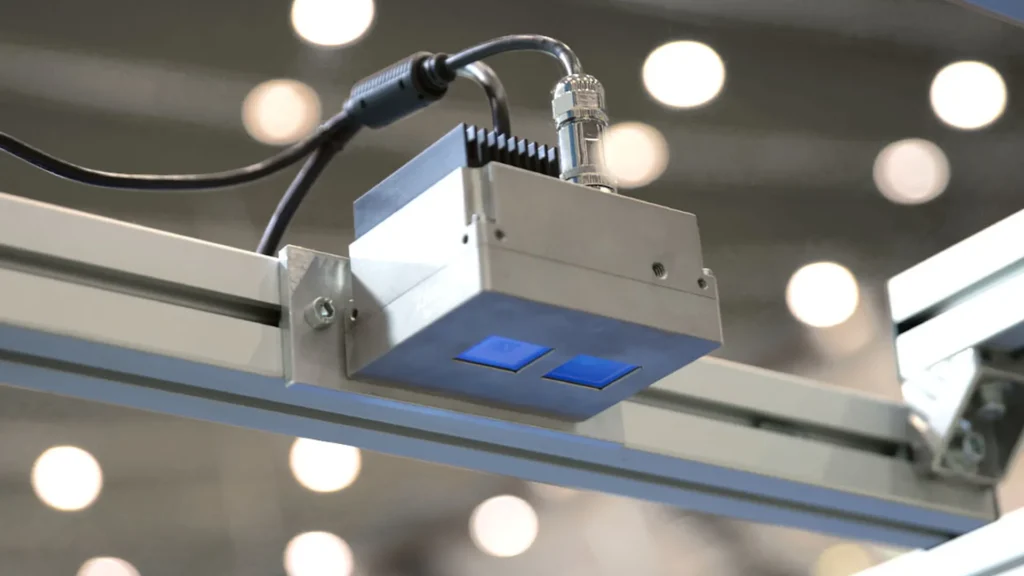

دوربین زمان پرواز چگونه کار می‌کند؟

در هسته‌ی فناوری ToF یک دوربین تخصصی قرار دارد که شامل:
– یک منبع نور داخلی که امواج پالسی یا پیوسته منتشر می‌کند.
– یک لنز بهینه‌شده برای تصویربرداری ToF برای ثبت دقیق اطلاعات عمق.
– یک سنسور که داده‌های تصویر ثبت‌شده را پردازش و ذخیره می‌کند.
– یک رابط ارتباطی برای اتصال به دستگاه‌های خارجی مانند رایانه‌ها یا سیستم‌های خودکارسازی.

دوربین‌های ToF با انتشار امواج نوری به سمت یک صحنه و تحلیل زمان یا تغییر فاز نور بازتاب‌شده کار می‌کنند. این اندازه‌گیری به سیستم امکان محاسبه‌ی دقیق فاصله‌ی اشیاء را می‌دهد و یک نقشه‌ی عمق دقیق ایجاد می‌کند که هر پیکسل آن نمایانگر اطلاعات فاصله‌ی خاصی است.

این ویژگی بسیار مهم است، زیرا نیاز به الگوریتم‌های پیچیده برای تعیین عمق، مانند سیستم‌های تصویربرداری استریو را از بین می‌برد. دوربین‌های ToF به دلیل طراحی جمع‌وجور، سهولت استفاده، دقت بالا و نرخ فریم سریع، گزینه‌ای مناسب برای تصویربرداری سه‌بعدی مقرون‌به‌صرفه محسوب می‌شوند. علاوه بر این، فناوری ToF حتی در شرایط نوری چالش‌برانگیز نیز عملکرد قابل‌اعتمادی دارد و دامنه‌ی کاربردهای آن را گسترده‌تر می‌کند.



نور پالسی در مقابل نور پیوسته: دو روش ToF

دوربین‌های ToF بر اساس دو اصل اصلی کار می‌کنند:

۱. روش نور پالسی

در این روش، پالس‌های کوتاهی از نور ارسال شده و زمان رفت و برگشت هر پالس از منبع نور به شیء اندازه‌گیری می‌شود. از آنجایی که سرعت نور یک مقدار ثابت شناخته‌شده است، فاصله‌ی تمام نقاط در صحنه با دقت بالا محاسبه می‌شود.

۲. روش موج پیوسته

در این روش، یک موج سینوسی نوری با فرکانس مشخص ارسال شده و سیستم تغییر فاز موج بازتابی را اندازه‌گیری می‌کند که اطلاعات عمق را ارائه می‌دهد. یک آشکارساز این تغییر فاز را پردازش کرده و فاصله‌ی اشیاء در تصویر را تعیین می‌کند.

بدون توجه به روش مورد استفاده، دوربین‌های ToF یک نقشه‌ی فاصله دقیق ایجاد می‌کنند که در آن هر پیکسل اطلاعات مربوط به عمق نقطه‌ی متناظر در صحنه را ذخیره کرده است. این داده‌ها را می‌توان با تصاویر دوبعدی استاندارد ترکیب کرد تا نمایش‌های سه‌بعدی دقیق و دارای بافت ایجاد شود.

تصویر ToF چگونه به نظر می‌رسد؟

یک تصویر عمق تولیدشده توسط ToF معمولاً از نمایش کاذب رنگی برای نمایش داده‌های عمق استفاده می‌کند:
– مناطق آبی نشان‌دهنده‌ی اشیایی هستند که در فاصله‌ی دور قرار دارند.
– مناطق قرمز اشیایی را نشان می‌دهند که نزدیک‌تر هستند.

از آنجایی که دوربین‌های ToF همزمان تصاویر شدت نور دوبعدی و اطلاعات عمق را ضبط می‌کنند، مجموعه داده‌های حاصل می‌توانند برای ایجاد مدل‌های سه‌بعدی بسیار دقیق ترکیب شوند. این قابلیت در کاربردهایی که نیاز به آگاهی فضایی و درک عمق دارند بسیار مفید است.



کاربردهای دنیای واقعی فناوری ToF

فناوری زمان پرواز در حال تغییر اساسی در صنایع مختلف از طریق ایجاد درک عمق در زمان واقعی و تصویربرداری سه‌بعدی است. برخی از کاربردهای کلیدی شامل:

۱. لجستیک و بسته‌بندی

در صنعت پرسرعت لجستیک، فناوری ToF باعث افزایش بهره‌وری در زمینه‌های زیر می‌شود:
– بهینه‌سازی فضای انبار: با اندازه‌گیری دقیق ابعاد بسته‌ها، دوربین‌های ToF به حداکثر استفاده از فضای ذخیره‌سازی کمک می‌کنند.
– خودکارسازی بسته‌بندی و مرتب‌سازی: ربات‌های مجهز به دوربین ToF می‌توانند اشیاء را با دقت در جعبه‌ها قرار داده و اشتباهات را کاهش دهند.
– نظارت بر فرآیند بارگیری و تخلیه: تصویربرداری ToF اطمینان حاصل می‌کند که کالاها به درستی در وسایل نقلیه حمل‌ونقل قرار گرفته‌اند، که منجر به کاهش آسیب و بهبود جریان کار لجستیکی می‌شود.



۲. رباتیک و خودکارسازی کارخانه

دوربین‌های ToF در خودکارسازی کارخانه نقش کلیدی دارند، از جمله:
– تشخیص و جابه‌جایی اشیاء: تصویربرداری ToF به ربات‌ها اجازه می‌دهد تا اشیاء را با دقت تشخیص داده و جابه‌جا کنند.
– خطوط مونتاژ خودکار: با تحلیل داده‌های عمق، سیستم‌های رباتیک می‌توانند محصولات را با دقت بیشتری مونتاژ کنند.
– کنترل کیفیت و شناسایی نقص‌ها: دوربین‌های ToF به شناسایی قطعات آسیب‌دیده یا اشتباهات در چیدمان کمک می‌کنند.

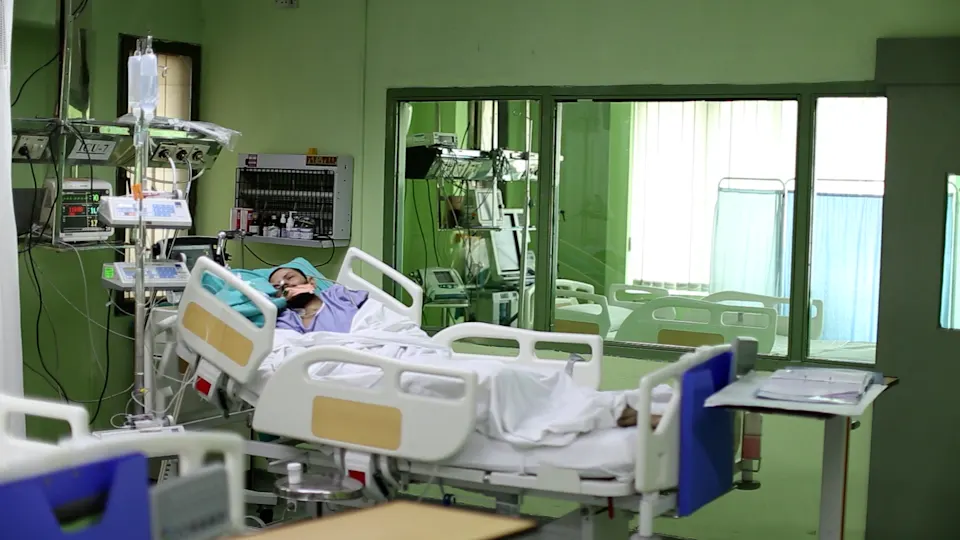

۳. پایش بیماران در پزشکی

فناوری ToF در حوزه‌ی پزشکی نقش مهمی ایفا می‌کند:
– پایش غیرتهاجمی بیماران: دوربین‌های ToF حرکت بیماران و علائم حیاتی آن‌ها را بدون نیاز به تماس فیزیکی ردیابی می‌کنند.
– تعیین دقیق موقعیت بیمار در جراحی: تصویربرداری با دقت بالای ToF به جراحان کمک می‌کند بیماران را در موقعیت صحیح قرار دهند.

۴. وسایل نقلیه خودران و ناوبری

دوربین‌های ToF در سیستم‌های رانندگی خودکار نقشی حیاتی دارند:
– نقشه‌برداری سه‌بعدی در زمان واقعی: حسگرهای ToF نقشه‌های عمق با وضوح بالا برای مسیریابی دقیق تولید می‌کنند.
– تشخیص و جلوگیری از برخورد با موانع: وسایل نقلیه‌ی خودران مجهز به ToF می‌توانند موانع را شناسایی و مسیر خود را تنظیم کنند.



چالش‌ها و آینده فناوری ToF

با وجود مزایای فراوان، فناوری ToF با چالش‌هایی مواجه است:
– نور پراکنده و بازتاب‌های ناخواسته
– تداخل چندمسیره در بازتاب نور
– تأثیر نور محیطی بر عملکرد حسگرها

با پیشرفت‌های مداوم در سخت‌افزار و نرم‌افزار، عملکرد ToF بهبود خواهد یافت. این فناوری به عنوان سنگ‌بنای بینایی ماشین و هوش مصنوعی مدرن، آینده‌ی تصویربرداری سه‌بعدی را شکل خواهد داد.
