دوربین‌های سری Racer 2 باسلر: انقلابی نوین در دنیای لاین اسکن‌ها

مقدمه: آینده‌ی تصویربرداری صنعتی

در دنیای پرشتاب صنعت و تولید امروز، سیستم‌های بینایی ماشین (Machine Vision) نقش حیاتی در کنترل کیفیت، بازرسی محصولات و اتوماسیون فرآیندها ایفا می‌کنند. در میان انواع مختلف دوربین‌های صنعتی، دوربین‌های لاین اسکن (Line Scan Cameras) جایگاه ویژه‌ای دارند و برای کاربردهایی که نیاز به اسکن پیوسته و با سرعت بالا دارند، بی‌رقیب هستند.

شرکت باسلر (Basler AG)، یکی از پیشروترین تولیدکنندگان دوربین‌های صنعتی در جهان، با معرفی سری Racer 2 گام بزرگی در ارتقای فناوری لاین اسکن برداشته است. این سری جدید نه تنها نسل قبلی دوربین‌های Racer را بهبود بخشیده، بلکه استانداردهای جدیدی در صنعت تعریف کرده است.

در این مقاله‌ی جامع، به بررسی کامل دوربین‌های سری Racer 2 باسلر می‌پردازیم و ویژگی‌ها، مشخصات فنی، کاربردها و مزایای این محصولات انقلابی را مورد تحلیل قرار می‌دهیم.

فصل اول: معرفی شرکت باسلر و جایگاه آن در صنعت

تاریخچه‌ی باسلر

شرکت Basler AG در سال ۱۹۸۸ در شهر آرنزبورگ (Ahrensburg) آلمان تأسیس شد و از آن زمان تاکنون به یکی از بزرگ‌ترین و معتبرترین تولیدکنندگان دوربین‌های دیجیتال صنعتی در سطح جهان تبدیل شده است. این شرکت با بیش از سه دهه تجربه، محصولات متنوعی از جمله:

• دوربین‌های Area Scan
• دوربین‌های Line Scan
• دوربین‌های سه‌بعدی (3D Cameras)
• دوربین‌های SWIR و UV
• لنزها و تجهیزات جانبی

را به بازار عرضه می‌کند.

فلسفه‌ی طراحی باسلر

باسلر همواره بر سه اصل کلیدی تأکید داشته است:

1. کیفیت برتر: استفاده از بهترین سنسورها و قطعات الکترونیکی
2. قابلیت اطمینان: طراحی برای کار مداوم در محیط‌های صنعتی سخت
3. ارزش اقتصادی: ارائه‌ی بهترین نسبت کیفیت به قیمت





فصل دوم: درک فناوری لاین اسکن

لاین اسکن چیست؟

برخلاف دوربین‌های Area Scan که یک تصویر دوبعدی کامل را در هر لحظه ثبت می‌کنند، دوربین‌های لاین اسکن تنها یک خط از پیکسل‌ها را در هر بار تصویربرداری ثبت می‌کنند. با حرکت شیء مورد نظر (یا خود دوربین) و ثبت متوالی خطوط، یک تصویر دوبعدی کامل ساخته می‌شود.

مزایای لاین اسکن

۱. رزولوشن بالاتر:

دوربین‌های لاین اسکن می‌توانند تصاویری با رزولوشن بسیار بالا (تا ۱۶۳۸۴ پیکسل در هر خط) تولید کنند که برای بازرسی دقیق سطوح ضروری است.

۲. سرعت بالای اسکن:

نرخ خط (Line Rate) در دوربین‌های لاین اسکن مدرن می‌تواند به صدها هزار خط در ثانیه برسد.

۳. تصویربرداری پیوسته:

برای اسکن اجسام طولانی یا سطوح گسترده، لاین اسکن بهترین گزینه است.

۴. روشنایی یکنواخت:

فقط یک خط باریک نیاز به نورپردازی دارد که کنترل روشنایی را ساده‌تر می‌کند.

کاربردهای اصلی لاین اسکن

• بازرسی وب‌های پیوسته (کاغذ، فیلم، پارچه، فویل)
• کنترل کیفیت در صنایع نیمه‌هادی و الکترونیک
• بازرسی سطوح فلزی و شیشه
• مرتب‌سازی و درجه‌بندی محصولات کشاورزی
• اسکن اسناد و نقشه‌ها
• بازرسی چاپ و بسته‌بندی



فصل سوم: معرفی سری Basler Racer 2

نگاهی به نسل قبلی: Racer

قبل از بررسی Racer 2، باید به موفقیت سری اصلی Racer اشاره کنیم. دوربین‌های Racer باسلر از سال‌ها پیش در صنعت شناخته شده بودند و با سنسورهای CCD خود، استانداردی در کیفیت تصویر لاین اسکن ایجاد کردند. اما با پیشرفت فناوری سنسورهای CMOS، نیاز به نسل جدیدی احساس می‌شد.

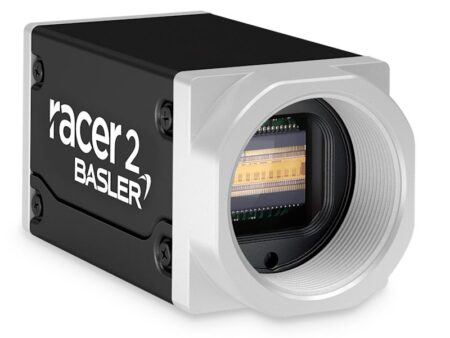

تولد Basler Racer 2: انقلاب CMOS

سری Basler Racer 2 با استفاده از جدیدترین سنسورهای CMOS طراحی شده است. این سنسورها مزایای متعددی نسبت به CCD دارند:

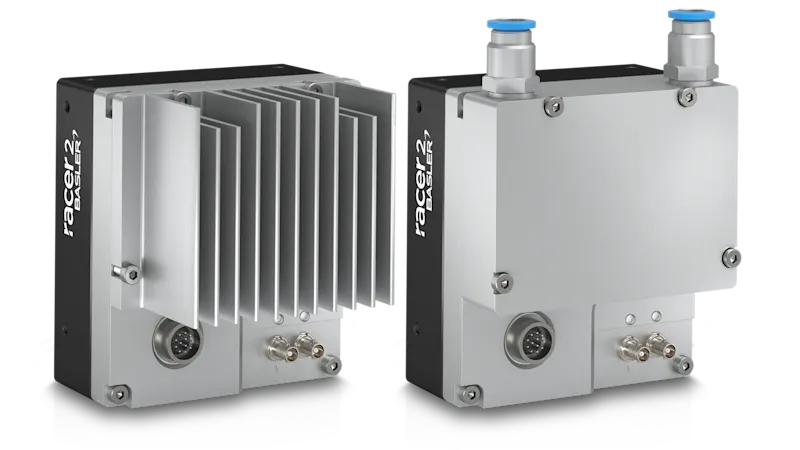

مدل‌های سری Racer 2

سری Racer 2 باسلر شامل طیف گسترده‌ای از مدل‌ها با مشخصات مختلف است:

بر اساس رزولوشن:

• 2k Models: ۲۰۴۸ پیکسل در هر خط
• 4k Models: ۴۰۹۶ پیکسل در هر خط
• 8k Models: ۸۱۹۲ پیکسل در هر خط
• 12k Models: ۱۲۲۸۸ پیکسل در هر خط
• 16k Models: ۱۶۳۸۴ پیکسل در هر خط

بر اساس نوع تصویر:

• Mono (تک‌رنگ): برای کاربردهایی که نیاز به رنگ ندارند
• Color (رنگی): برای بازرسی رنگ و کاربردهای چندرنگی

بر اساس اینترفیس:

• GigE (Gigabit Ethernet): پهنای باند تا ۱۲۵ مگابایت در ثانیه
• CXP-12 (CoaXPress-12): پهنای باند تا ۱.۵ گیگابایت در ثانیه در هر لینک





فصل چهارم: مشخصات فنی دقیق Basler Racer 2

سنسورها

دوربین‌های Racer 2 از سنسورهای CMOS با فناوری پیشرفته استفاده می‌کنند. این سنسورها توسط تولیدکنندگان برتر مانند e2v و CMOSIS طراحی شده‌اند.

ویژگی‌های کلیدی سنسورها:

• اندازه پیکسل: معمولاً ۵ × ۵ میکرومتر یا ۷ × ۷ میکرومتر
• حساسیت بالا: بهبود یافته نسبت به نسل قبلی
• دامنه دینامیکی وسیع: برای ثبت جزئیات در سایه‌ها و هایلایت‌ها
• Anti-Blooming: جلوگیری از پخش شدن نور در پیکسل‌های مجاور

نرخ خط (Line Rate)

یکی از مهم‌ترین پارامترها در دوربین‌های لاین اسکن، نرخ خط است که نشان‌دهنده‌ی تعداد خطوطی است که دوربین می‌تواند در هر ثانیه ثبت کند.

نرخ‌های خط در مدل‌های مختلف Racer 2:

اینترفیس‌های ارتباطی

GigE Vision:

• استاندارد جهانی برای دوربین‌های صنعتی
• کابل‌کشی ارزان و انعطاف‌پذیر (تا ۱۰۰ متر)
• سازگاری با اکثر کارت‌های شبکه

CXP-12 (CoaXPress-12):

• پهنای باند بسیار بالا
• تأخیر بسیار کم (Low Latency)
• انتقال توان از طریق کابل (Power over CoaXPress)
• مناسب برای کاربردهای با سرعت بالا

عمق بیت (Bit Depth)

دوربین‌های Racer 2 از عمق بیت‌های مختلف پشتیبانی می‌کنند:

• ۸ بیت: ۲۵۶ سطح خاکستری – برای اکثر کاربردها کافی
• ۱۰ بیت: ۱۰۲۴ سطح خاکستری – دقت بیشتر
• ۱۲ بیت: ۴۰۹۶ سطح خاکستری – برای کاربردهای حساس

ویژگی‌های پیشرفته‌ی تصویر

۱. Flat Field Correction (FFC):

تصحیح عدم یکنواختی پاسخ پیکسل‌ها و نورپردازی

۲. Shading Correction:

حذف اثرات سایه‌زنی لنز

۳. Multi-ROI:

انتخاب چندین منطقه‌ی مورد علاقه برای خواندن انتخابی

۴. Test Patterns:

الگوهای تست داخلی برای عیب‌یابی سیستم

۵. Chunk Data:

اضافه کردن اطلاعات متا به هر فریم (شماره فریم، تایم‌استمپ و غیره)



فصل پنجم: مقایسه‌ی Basler Racer 2 با رقبا

رقبای اصلی در بازار لاین اسکن

۱. Teledyne DALSA:

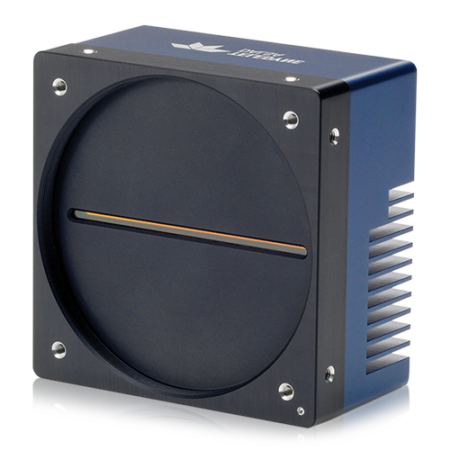

با سری‌های Piranha و Linea، یکی از رقبای سنتی در بازار لاین اسکن





۲. JAI:

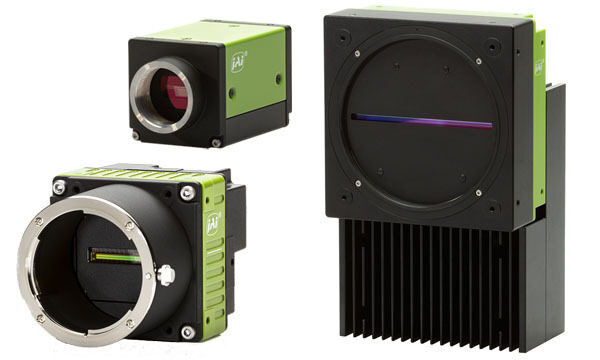

سری‌های Sweep و SW که در بازار جایگاه خوبی دارند





۳. XIMEA:

دوربین‌های فشرده با رابط USB







۴. e2v (اکنون بخشی از Teledyne):

سازنده‌ی سنسورهای مورد استفاده در بسیاری از دوربین‌ها

مزایای Racer 2 نسبت به رقبا

چرا Racer 2 را انتخاب کنیم؟

۱. اکوسیستم یکپارچه‌ی باسلر:

با انتخاب Racer 2، شما به کل اکوسیستم محصولات باسلر دسترسی دارید:

• لنزهای بهینه‌شده
• کابل‌ها و اتصالات استاندارد
• نرم‌افزار Pylon
• پشتیبانی فنی یکپارچه

۲. Pylon Camera Software Suite:

نرم‌افزار رایگان و قدرتمند باسلر که شامل:

• درایورهای همه‌ی سیستم‌عامل‌ها (Windows, Linux, macOS)
• SDK برای زبان‌های مختلف (C++, C#, Python)
• Viewer برای تست و پیکربندی
• مستندات کامل API

۳. GenICam Compliance:

سازگاری کامل با استاندارد GenICam که یکپارچه‌سازی با نرم‌افزارهای شخص ثالث را ساده می‌کند.

فصل ششم: کاربردهای عملی Basler Racer 2

۱. صنعت چاپ و بسته‌بندی

چالش‌ها:

• بازرسی چاپ با سرعت بالا
• تشخیص نقص‌های رنگی
• کنترل ثبت (Registration)

راه‌حل Racer 2:

مدل‌های رنگی با رزولوشن ۸k یا ۱۲k می‌توانند جزئیات ریز چاپ را در سرعت‌های بالای تولید بررسی کنند.

۲. صنعت نساجی

چالش‌ها:

• تشخیص نقص‌های بافت پارچه
• بررسی یکنواختی رنگ
• شناسایی پارگی و سوراخ

راه‌حل Racer 2:

استفاده از مدل‌های تک‌رنگ با نرخ خط بالا برای اسکن سریع پارچه‌های در حال حرکت.

۳. صنعت فولاد و فلزات

چالش‌ها:

• تشخیص ترک‌های سطحی
• بررسی کیفیت پوشش
• اندازه‌گیری ضخامت

راه‌حل Racer 2:

مدل‌های با رزولوشن بالا و حساسیت خوب در نور کم برای محیط‌های صنعتی سخت.

۴. صنعت نیمه‌هادی و الکترونیک

چالش‌ها:

• بازرسی ویفرها
• بررسی PCB
• تشخیص نقص‌های میکروسکوپی

راه‌حل Racer 2:

مدل‌های با پیکسل کوچک و رزولوشن بالا برای تشخیص نقص‌های بسیار ریز.

۵. صنایع غذایی و کشاورزی

چالش‌ها:

• مرتب‌سازی بر اساس رنگ و اندازه
• تشخیص محصولات معیوب
• درجه‌بندی کیفیت

راه‌حل Racer 2:

مدل‌های رنگی با سرعت بالا برای مرتب‌سازی Real-time محصولات.

۶. بازرسی شیشه و صفحات نمایش

چالش‌ها:

• تشخیص خراش و ترک
• بررسی یکنواختی پوشش
• شناسایی حباب و ناخالصی

راه‌حل Racer 2:

استفاده از تکنیک‌های نورپردازی خاص همراه با دوربین‌های Racer 2 برای برجسته کردن نقص‌ها.

فصل هفتم: راهنمای انتخاب مدل مناسب

معیارهای انتخاب

۱. رزولوشن مورد نیاز:

Resolution = Field of View (mm) ÷ Required Accuracy (mm)



مثال:

اگر عرض میدان دید ۵۰۰ میلی‌متر و دقت مورد نیاز ۰.۱ میلی‌متر باشد:

Resolution = 500 ÷ 0.1 = 5000 pixels



پس به مدل ۸k یا بالاتر نیاز دارید.

۲. سرعت خط:

سرعت خط بستگی به سرعت حرکت شیء و رزولوشن عرضی دارد:

۳. اینترفیس مناسب:

• GigE: برای نرخ داده تا ~۱۰۰ MB/s
• CXP-12: برای نرخ داده بالاتر از ۱۰۰ MB/s

محاسبه‌ی نرخ داده:

جدول راهنمای انتخاب سریع



فصل هشتم: یکپارچه‌سازی و نصب

اجزای سیستم لاین اسکن کامل

یک سیستم بینایی ماشین لاین اسکن شامل اجزای زیر است:

1. دوربین Racer 2
2. لنز مناسب (C-Mount یا F-Mount)
3. نورپردازی خطی (Line Light)
4. کارت گیرنده (Frame Grabber) – برای CXP-12
5. کامپیوتر صنعتی
6. نرم‌افزار پردازش تصویر
7. کابل‌ها و اتصالات
8. مکانیزم حرکت (Encoder یا Trigger)

انتخاب لنز

باسلر طیف گسترده‌ای از لنزها را ارائه می‌دهد که با Racer 2 سازگار هستند:

لنزهای C-Mount:

• برای سنسورهای کوچک‌تر (تا ۱ اینچ)
• فاصله کانونی ۸ تا ۵۰ میلی‌متر

لنزهای F-Mount:

• برای سنسورهای بزرگ‌تر
• فاصله کانونی ۵۰ تا ۲۰۰ میلی‌متر

نورپردازی

نورپردازی صحیح کلید موفقیت در لاین اسکن است:

انواع نورپردازی:

• Line Light: نور متمرکز روی خط اسکن
• Dome Light: نورپردازی یکنواخت همه‌جهته
• Backlight: نور از پشت برای تشخیص لبه‌ها

نکات مهم:

• شدت نور باید با نرخ خط هماهنگ باشد
• زاویه‌ی نورپردازی بسته به کاربرد متفاوت است
• استفاده از کنترلر نور برای همزمان‌سازی با دوربین

همزمان‌سازی (Triggering)

دوربین‌های Racer 2 از روش‌های مختلف همزمان‌سازی پشتیبانی می‌کنند:

۱. Free-Running:

دوربین به صورت مداوم و با حداکثر سرعت کار می‌کند.

۲. Encoder Triggering:

با استفاده از انکودر متصل به سیستم انتقال، هر پالس انکودر یک خط را ثبت می‌کند.

۳. External Trigger:

سیگنال خارجی شروع و پایان اسکن را کنترل می‌کند.

فصل نهم: نرم‌افزار و توسعه

Pylon Camera Software Suite

Pylon نرم‌افزار رسمی باسلر برای کار با دوربین‌هاست:

ویژگی‌های Pylon:

• رایگان و بدون محدودیت
• پشتیبانی از Windows, Linux, macOS
• SDK کامل برای C++, C#, Python
• Viewer گرافیکی برای تست و تنظیم
• مستندات جامع و نمونه کدها

نمونه کد Python

from pypylon import pylon
import numpy as np

# اتصال به اولین دوربین موجود
camera = pylon.InstantCamera(pylon.TlFactory.GetInstance().CreateFirstDevice())

# پیکربندی دوربین برای لاین اسکن
camera.Open()
camera.ExposureTime.SetValue(50.0)  # زمان نوردهی بر حسب میکروثانیه
camera.Width.SetValue(camera.Width.Max)  # استفاده از حداکثر عرض

# تنظیم تعداد خطوط برای هر grab
camera.Height.SetValue(1024)  # 1024 خط

# شروع grab
camera.StartGrabbing(pylon.GrabStrategy_LatestImageOnly)

# گرفتن تصویر
grabResult = camera.RetrieveResult(5000, pylon.TimeoutHandling_ThrowException)

if grabResult.GrabSucceeded():
    image = grabResult.Array
    print(f"Image shape: {image.shape}")
    # پردازش تصویر...

grabResult.Release()
camera.StopGrabbing()
camera.Close()

نمونه کد ++C

#include <pylon/PylonIncludes.h>
using namespace Pylon;

int main()
{
    // مقداردهی اولیه Pylon
    PylonInitialize();

    try
    {
        // ایجاد و اتصال به دوربین
        CInstantCamera camera(CTlFactory::GetInstance().CreateFirstDevice());
        camera.Open();

        // پیکربندی
        camera.ExposureTime.SetValue(50.0);
        camera.Width.SetValue(camera.Width.GetMax());
        camera.Height.SetValue(1024);

        // شروع grabbing
        camera.StartGrabbing(GrabStrategy_LatestImageOnly);

        CGrabResultPtr ptrGrabResult;
        camera.RetrieveResult(5000, ptrGrabResult, TimeoutHandling_ThrowException);

        if (ptrGrabResult->GrabSucceeded())
        {
            // پردازش تصویر
            const uint8_t* pImageBuffer =
                static_cast<const uint8_t*>(ptrGrabResult->GetBuffer());
            // ...
        }

        camera.StopGrabbing();
        camera.Close();
    }
    catch (const GenericException& e)
    {
        std::cerr << "Error: " << e.GetDescription() << std::endl;
    }

    PylonTerminate();
    return 0;
}
