ساخت افزایشی: فضای محدود، عملکرد بالا

ساخت افزایشی، که اغلب مترادف با چاپ سه‌بعدی صنعتی شناخته می‌شود، به‌سرعت به یک فناوری کلیدی برای تولید و تعمیر قطعات با عملکرد بالا در صنایع مختلف تبدیل شده است. چه در ساخت قطعات از ابتدا و چه در بازسازی دقیق بخش‌های آسیب‌دیده، این روش جایگاهی حیاتی در صنایعی مانند هوافضا، تجهیزات پزشکی، خودروسازی و انرژی پیدا کرده است. با این حال، ساخت افزایشی با چالش‌هایی منحصربه‌فرد همراه است — و در رأس آن‌ها، اطمینان از کیفیت بالا در فضایی محدود قرار دارد.

در این میان، سیستم‌های بینایی ماشین (Machine Vision)، به‌ویژه ماژول‌های دوربین فشرده و با عملکرد بالا، نقش اساسی ایفا می‌کنند. از نظارت بر حوضچه ذوب در فرآیند رسوب‌دهی لیزری فلزات (Laser Metal Deposition – LMD) گرفته تا تضمین ساخت قطعات بدون نقص، فناوری تصویربرداری در کیفیت فرآیند بسیار تأثیرگذار است. در این مطلب، بررسی می‌کنیم که چگونه ساخت افزایشی با کمک سیستم‌های پیشرفته بینایی، دو چالش اصلی خود یعنی محدودیت فضا و نیاز به عملکرد بالا را پشت سر می‌گذارد؛ با تمرکز ویژه بر دوربین ماژولار گیگابیتی dart M.

آشنایی با ساخت افزایشی و رسوب‌دهی لیزری فلزات

ساخت افزایشی فرآیندی برای تولید قطعات با افزودن لایه‌به‌لایه مواد براساس داده‌های مدل سه‌بعدی دیجیتال است. برخلاف ساخت کاهشی که با برش و تراشیدن ماده، شکل موردنظر را ایجاد می‌کند، ساخت افزایشی از طریق افزودن مواد، اجازه طراحی پیچیده‌تر و کاهش ضایعات را می‌دهد. مواد استفاده‌شده شامل فلزات، پلیمرها و سرامیک‌ها می‌شود و فناوری‌های متنوعی همچون FDM (مدلسازی با رسوب ذوب‌شده) تا LMD را شامل می‌شود.

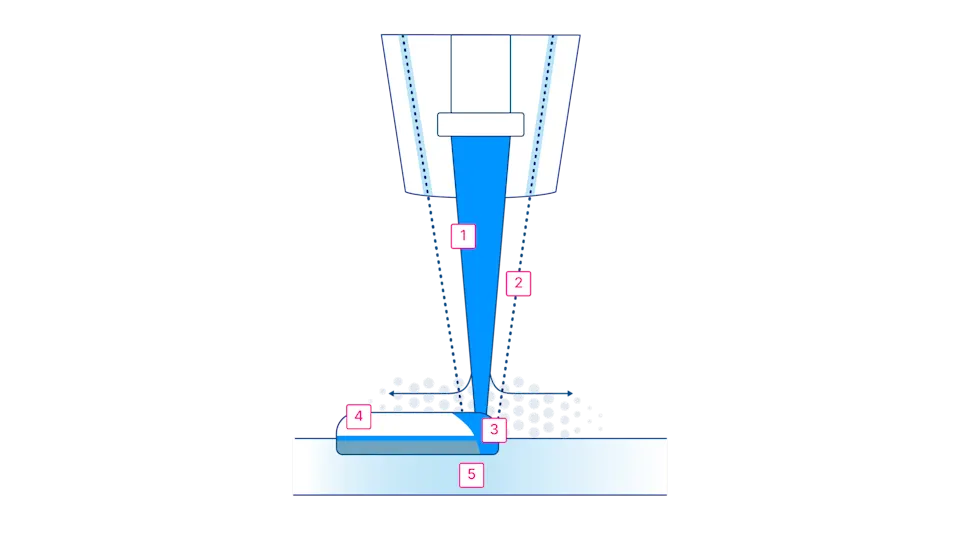

LMD (رسوب‌دهی لیزری فلز) یکی از روش‌های مهم در ساخت فلزی است. در این فرآیند، پودر فلزی از طریق نازل به درون پرتو لیزر هدایت می‌شود و لیزر آن را دقیقاً در نقطه‌ای مشخص ذوب می‌کند و روی سطح قطعه می‌نشاند. این روش بسیار دقیق است و نیاز به نظارت مستمر در زمان واقعی (real-time) دارد تا کیفیت لایه‌گذاری و همگنی حرارتی کنترل شود.

نقش بینایی ماشین در نظارت فرآیند

در صنایع حساس، وجود نقص در فرآیند تولید می‌تواند خسارات بزرگی به بار آورد؛ بنابراین، نظارت بصری بر فرآیند ساخت افزایشی بسیار حیاتی است. سیستم‌های بینایی ماشین که شامل حسگرها و ماژول‌های دوربین هستند، برای مشاهده مداوم حوضچه ذوب، دقت لایه‌گذاری و شرایط محیطی به کار گرفته می‌شوند.

این سیستم‌ها کمک می‌کنند تا:

• یکنواختی رسوب مواد بررسی شود
• نقص‌ها یا ناهنجاری‌ها به‌موقع شناسایی شوند
• پارامترها در حین ساخت به‌صورت زنده تنظیم شوند (مانند شدت لیزر یا سرعت تغذیه)
• دقت ابعادی و یکپارچگی مواد تضمین گردد

اما استفاده از این سیستم‌ها در محیط‌های ساخت افزایشی، محدودیت‌های خاصی دارد.

چالش فضای محدود در ساخت افزایشی

در بسیاری از سیستم‌های AM، به‌ویژه در فرآیند LMD، فضای اطراف حوضچه ذوب بسیار تنگ است. این فضا با تجهیزاتی مثل لیزر، نازل پودر، خنک‌کننده‌ها و قطعات مکانیکی پر شده است. بنابراین، جایی برای سیستم‌های تصویربرداری سنتی که حجیم و سنگین هستند، باقی نمی‌ماند.

برای حل این مسئله، تصویربرداری باید:

• در کمترین فضا جای بگیرد
• در برابر حرارت و لرزش مقاوم باشد
• قابلیت انعطاف در محل نصب داشته باشد
• نرخ فریم و وضوح بالا برای نظارت در زمان واقعی ارائه دهد

دوربین ماژولار dart M GigE: راهکاری ایده‌آل

نمونه‌ای عالی از یک سیستم تصویربرداری مناسب برای ساخت افزایشی، دوربین بردی dart M با رابط GigE است. این دوربین برای کاربردهایی با فضای بسیار محدود و نیاز به تصویربرداری سریع طراحی شده است.

طراحی فشرده و ماژولار

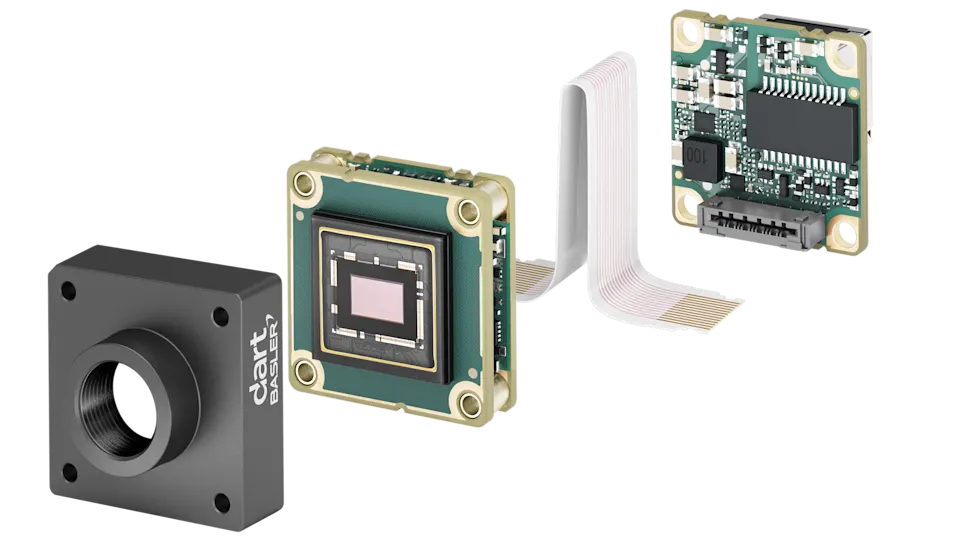

هسته اصلی این سیستم، ماژول دوربین 27 در 27 میلی‌متر است که به حسگر قدرتمند Sony IMX287 مجهز بوده و قادر به ثبت 290 فریم در ثانیه در وضوح VGA است. این ماژول به‌راحتی در نزدیکی حوضچه ذوب نصب می‌شود بدون اینکه مزاحم دیگر تجهیزات شود.

اتصال با کابل تخت

ماژول دوربین از طریق یک کابل تخت انعطاف‌پذیر 15 سانتی‌متری (یا 5 و 30 سانتی‌متر) به برد رابط متصل می‌شود. این کابل امکان جداسازی فیزیکی ماژول تصویربرداری از برد الکترونیکی را می‌دهد، که نه‌تنها در صرفه‌جویی فضا مؤثر است بلکه نصب را ساده‌تر می‌کند.

انتقال پرسرعت داده با رابط GigE

ویژگی برجسته dart M، رابط اترنت گیگابیتی (GigE) آن است که انتقال داده با سرعت بالا و طول کابل تا 100 متر را ممکن می‌سازد. برد رابط همچنین از PoE (توان از طریق اترنت) پشتیبانی می‌کند، به این معنی که فقط با یک کابل می‌توان هم داده و هم برق را تأمین کرد؛ ایده‌آل برای فضاهای بسته و محدود.

سبک و قابل تطبیق با لنزهای مختلف

ماژول دوربین تنها 15 گرم وزن دارد و از لنزهای S-mount، CS-mount و CS-mount با فیلتر IR پشتیبانی می‌کند، که باعث انعطاف بیشتر در انتخاب زاویه دید و وضوح می‌شود.

مزایای کاربردی در ساخت افزایشی

استفاده از دوربین dart M در فرآیندهایی مانند LMD مزایای زیادی دارد:

۱. بهینه‌سازی فضا

تنها ماژول دوربین در منطقه نزدیک فرآیند قرار می‌گیرد و برد رابط می‌تواند بیرون از منطقه داغ نصب شود؛ این امر نصب را آسان و ایمن می‌کند.

۲. کنترل فرآیند در زمان واقعی

نرخ بالای فریم و انتقال سریع داده‌ها امکان شناسایی آنی خطاها و تنظیم فوری پارامترها را فراهم می‌سازد.

۳. سفارشی‌سازی اقتصادی

طراحی ماژولار به شما اجازه می‌دهد تنها قطعات مورد نیاز را خریداری کنید و حتی آن‌ها را با الکترونیک داخلی خود ترکیب نمایید تا در هزینه‌ها صرفه‌جویی شود.

۴. یکپارچه‌سازی آسان با نرم‌افزار

استفاده از پکیج نرم‌افزاری pylon باعث نصب و راه‌اندازی سریع دوربین می‌شود. این مجموعه شامل درایورها و APIهای سازگار با استاندارد GigE Vision است.

۵. مقیاس‌پذیری و پشتیبانی از چند دوربین

رابط GigE این امکان را می‌دهد که چند دوربین را برای نظارت از زوایای مختلف شبکه‌سازی کنید. این ویژگی در دستگاه‌های چند لیزری یا ساخت قطعات بزرگ حیاتی است.

کاربردهای فراتر از ساخت افزایشی

هرچند dart M برای ساخت افزایشی طراحی شده، اما ویژگی‌های آن را برای کاربردهای دیگر نیز مناسب می‌سازد:

• اتوماسیون کارخانه: کنترل کیفیت در خطوط مونتاژ سریع
• فناوری پزشکی: پایش عملیات‌های دقیق در جراحی رباتیک
• رباتیک: راهبری ربات‌ها در فضاهای بسته
• لجستیک: اسکن بارکد و بررسی بسته‌بندی
• بازرسی الکترونیک: بررسی نقص‌های ریز در بردهای الکترونیکی

طراحی ماژولار و جمع‌وجور این دوربین، آن را به گزینه‌ای انعطاف‌پذیر برای هر محیطی با محدودیت فضا و نیاز به عملکرد بالا تبدیل کرده است.

نتیجه‌گیری: تلفیق دقت و عمل‌گرایی

ساخت افزایشی مرزهای مهندسی را جابجا کرده و امکان طراحی آزادانه و استفاده بهینه از مواد را فراهم ساخته است. اما با این پیشرفت‌ها، چالش‌های تضمین کیفیت نیز افزایش یافته است.

سیستم‌های بینایی، به‌ویژه آن‌هایی که برای عملکرد بالا در فضای کم طراحی شده‌اند، نقش کلیدی در این مسیر دارند. دوربین ماژولار dart M با رابط GigE نمونه‌ای عالی از این فناوری است که با وجود اندازه کوچک، تصویربرداری دقیق و نظارت زنده را ممکن می‌سازد.

با توجه به رشد سریع کاربردهای ساخت افزایشی در تولید قطعات نهایی، نیاز به راهکارهای تصویربرداری هوشمند، سبک و قابل اعتماد بیش از پیش اهمیت پیدا کرده است. انتخاب تجهیزات مناسب بینایی ماشین، گامی مهم در تضمین موفقیت و پایداری در تولیدات آینده است.
