تنوع دوربین‌های باسلر برای راه‌اندازی یک آزمایشگاه بینایی ماشین در دانشگاه

مقدمه: چرا انتخاب دوربین در آزمایشگاه بینایی ماشین حیاتی است؟

راه‌اندازی یک آزمایشگاه بینایی ماشین در دانشگاه، فقط خرید چند دوربین و نصب چند نرم‌افزار نیست؛ در واقع طراحی یک زیرساخت آموزشی و پژوهشی است که باید بتواند از درس‌های پایه پردازش تصویر تا پروژه‌های پیشرفته رباتیک، بازرسی صنعتی، یادگیری عمیق، تصویربرداری سه‌بعدی و سیستم‌های نهفته را پوشش دهد. در چنین آزمایشگاهی، دوربین صنعتی نقش «چشم» سیستم را دارد و کیفیت، سرعت، نوع رابط، دقت سنسور، سازگاری نرم‌افزاری و پایداری آن مستقیماً روی کیفیت آموزش و پژوهش اثر می‌گذارد.

در میان تولیدکنندگان دوربین‌های صنعتی، شرکت آلمانی Basler AG یکی از شناخته‌شده‌ترین برندها در حوزه بینایی ماشین است. باسلر طیف وسیعی از دوربین‌های صنعتی را ارائه می‌دهد؛ از دوربین‌های ساده و اقتصادی USB برای آموزش مقدماتی گرفته تا دوربین‌های پرسرعت CoaXPress برای تصویربرداری فوق‌سریع، دوربین‌های خطی برای بازرسی سطح، دوربین‌های سه‌بعدی Time-of-Flight و دوربین‌های کوچک مخصوص سیستم‌های نهفته.

برای یک دانشگاه، این تنوع بسیار ارزشمند است؛ زیرا آزمایشگاه باید نیازهای چند گروه مختلف را پاسخ دهد: دانشجویان کارشناسی که برای اولین بار با مفاهیم نوردهی، فوکوس و کالیبراسیون آشنا می‌شوند؛ دانشجویان کارشناسی ارشد که روی رباتیک، بازرسی صنعتی یا یادگیری عمیق کار می‌کنند؛ و پژوهشگرانی که به دوربین‌های پرسرعت، سه‌بعدی یا چنددوربینه نیاز دارند.

در این مقاله، با تکیه بر اطلاعات فنی به‌روز درباره خانواده‌های مختلف دوربین‌های باسلر، بررسی می‌کنیم که برای راه‌اندازی یک آزمایشگاه بینایی ماشین دانشگاهی، چه نوع دوربین‌هایی مناسب‌اند، هر خانواده چه کاربردی دارد، چه رابط‌هایی باید انتخاب شوند و چگونه می‌توان یک سبد متوازن و اقتصادی از تجهیزات تصویربرداری تهیه کرد.

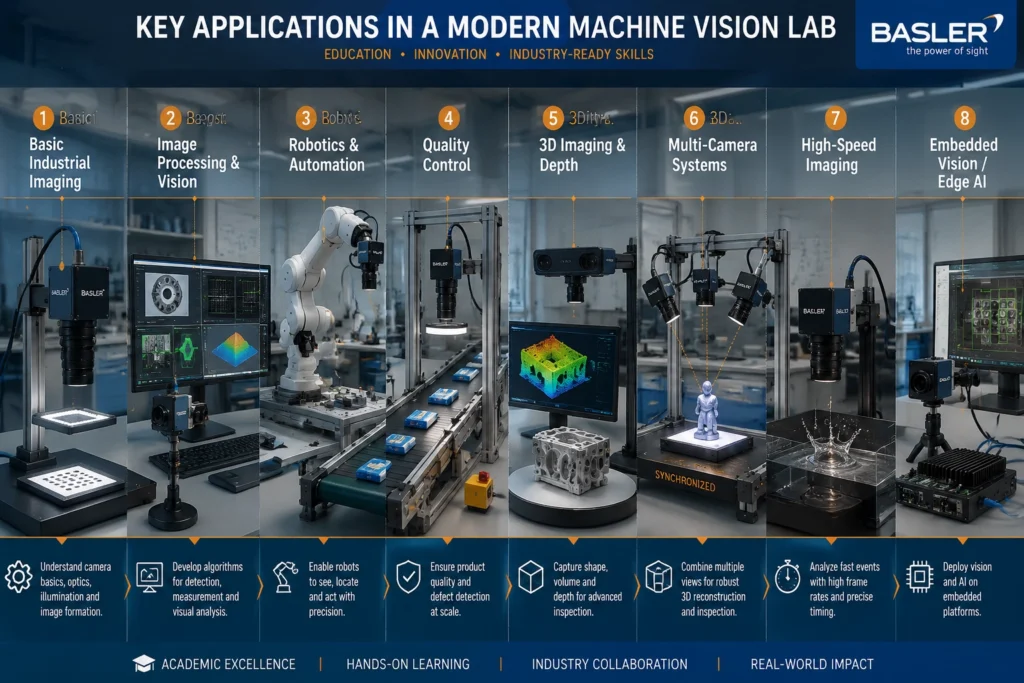

۱. نیازهای اصلی یک آزمایشگاه بینایی ماشین دانشگاهی

پیش از انتخاب دوربین، باید بدانیم آزمایشگاه قرار است چه مأموریتی داشته باشد. یک آزمایشگاه بینایی ماشین معمولاً برای چند هدف اصلی طراحی می‌شود:

1. آموزش مفاهیم پایه تصویربرداری صنعتی
2. آموزش پردازش تصویر و بینایی ماشین
3. پیاده‌سازی پروژه‌های رباتیک و اتوماسیون
4. آشنایی با بازرسی صنعتی و کنترل کیفیت
5. پژوهش در یادگیری عمیق و هوش مصنوعی بینایی
6. تصویربرداری سه‌بعدی و اندازه‌گیری عمق
7. سیستم‌های چنددوربینه و همگام‌سازی
8. تصویربرداری پرسرعت از پدیده‌های دینامیکی
9. سیستم‌های نهفته و Edge AI

بنابراین انتخاب فقط یک مدل دوربین برای کل آزمایشگاه معمولاً تصمیم درستی نیست. بهتر است آزمایشگاه از چند نوع دوربین تشکیل شود تا دانشجویان با دنیای واقعی بینایی ماشین آشنا شوند. در صنعت، همه کاربردها با یک دوربین حل نمی‌شوند؛ برای بازرسی قطعه ثابت، دوربین ناحیه‌ای مناسب است؛ برای بررسی سطح یک رول پارچه یا کاغذ، دوربین خطی لازم است؛ برای تشخیص حجم و فاصله، دوربین سه‌بعدی کاربرد دارد؛ و برای سیستم‌های کوچک رباتیک، دوربین‌های Embedded یا برد-سطح انتخاب بهتری هستند.

یکی از مزایای مهم باسلر این است که تقریباً برای همه این سناریوها محصول دارد و نرم‌افزار مشترک pylon نیز کار با خانواده‌های مختلف دوربین را ساده‌تر می‌کند.





۲. معرفی کوتاه Basler AG و جایگاه آن در بینایی ماشین

شرکت Basler AG در آلمان تأسیس شده و سال‌هاست یکی از برندهای مطرح دوربین‌های صنعتی و سیستم‌های بینایی ماشین محسوب می‌شود. محصولات باسلر در صنایع مختلفی مانند خودروسازی، الکترونیک، داروسازی، بسته‌بندی، لجستیک، تجهیزات پزشکی، رباتیک و کنترل کیفیت استفاده می‌شوند.

فلسفه طراحی باسلر معمولاً بر چند محور استوار است:

• کیفیت تصویر پایدار
• تنوع مدل‌ها برای کاربردهای مختلف
• سازگاری با استانداردهای صنعتی مثل USB3 Vision و GigE Vision
• پشتیبانی نرم‌افزاری قوی از طریق pylon SDK
• ارائه لوازم جانبی مثل کابل، لنز، نور و کارت‌های رابط
• مستندات فنی گسترده و قابل استفاده برای آموزش

برای محیط دانشگاهی، این موضوع بسیار مهم است؛ چون آزمایشگاه فقط به محصول نیاز ندارد، بلکه به مستندات، مثال‌های برنامه‌نویسی، سازگاری نرم‌افزاری و پشتیبانی بلندمدت نیز نیاز دارد. وقتی دانشجو بتواند با pylon Viewer تصویر بگیرد، سپس با Python یا C++ به دوربین وصل شود و در مرحله بعد تصاویر را به OpenCV، MATLAB، LabVIEW یا HALCON منتقل کند، مسیر یادگیری بسیار هموارتر می‌شود.





۳. دسته‌بندی کلی دوربین‌های باسلر

دوربین‌های باسلر را می‌توان از چند زاویه دسته‌بندی کرد. از نظر نوع تصویربرداری، مهم‌ترین گروه‌ها عبارت‌اند از:

1. دوربین‌های ناحیه‌ای یا Area Scan
2. دوربین‌های خطی یا Line Scan
3. دوربین‌های سه‌بعدی یا 3D
4. دوربین‌های نهفته یا Embedded Vision
5. دوربین‌های تخصصی مانند SWIR، UV و Polarization

از نظر رابط ارتباطی نیز دوربین‌ها می‌توانند دارای رابط‌هایی مانند:

• USB 3.0 / USB3 Vision
• GigE Vision
• 5GigE
• Camera Link
• CoaXPress
• MIPI CSI-2 برای برخی سیستم‌های نهفته

باشند.

برای طراحی آزمایشگاه دانشگاهی، بهتر است هر دو دسته‌بندی هم‌زمان در نظر گرفته شود. مثلاً ممکن است یک دوربین Area Scan با رابط USB3 برای آموزش پایه مناسب باشد، اما برای پروژه چنددوربینه بهتر است مدل GigE انتخاب شود. یا برای پروژه تصویربرداری فوق‌سریع، USB و GigE کافی نیستند و باید به سراغ CoaXPress رفت.

۴. دوربین‌های Area Scan باسلر؛ ستون اصلی آزمایشگاه آموزشی

مفهوم Area Scan

دوربین‌های Area Scan دارای حسگر دوبعدی هستند و در هر بار نوردهی، یک تصویر کامل دوبعدی از صحنه ثبت می‌کنند. این نوع دوربین‌ها رایج‌ترین و آموزشی‌ترین دوربین‌ها در بینایی ماشین هستند. بیشتر پروژه‌های مقدماتی و متوسط با همین دوربین‌ها انجام می‌شوند.

کاربردهای Area Scan در آزمایشگاه دانشگاهی عبارت‌اند از:

• آموزش نوردهی، Gain و فوکوس
• کالیبراسیون دوربین با صفحه شطرنجی
• تشخیص لبه و اندازه‌گیری ابعاد
• تشخیص اشیاء
• خواندن بارکد و QR Code
• بازرسی قطعات صنعتی کوچک
• پروژه‌های یادگیری عمیق
• سیستم‌های رباتیک و Pick & Place
• ساخت سیستم استریو با دو دوربین

باسلر در این حوزه خانواده‌های مهمی مانند ace و ace 2 را ارائه می‌دهد.

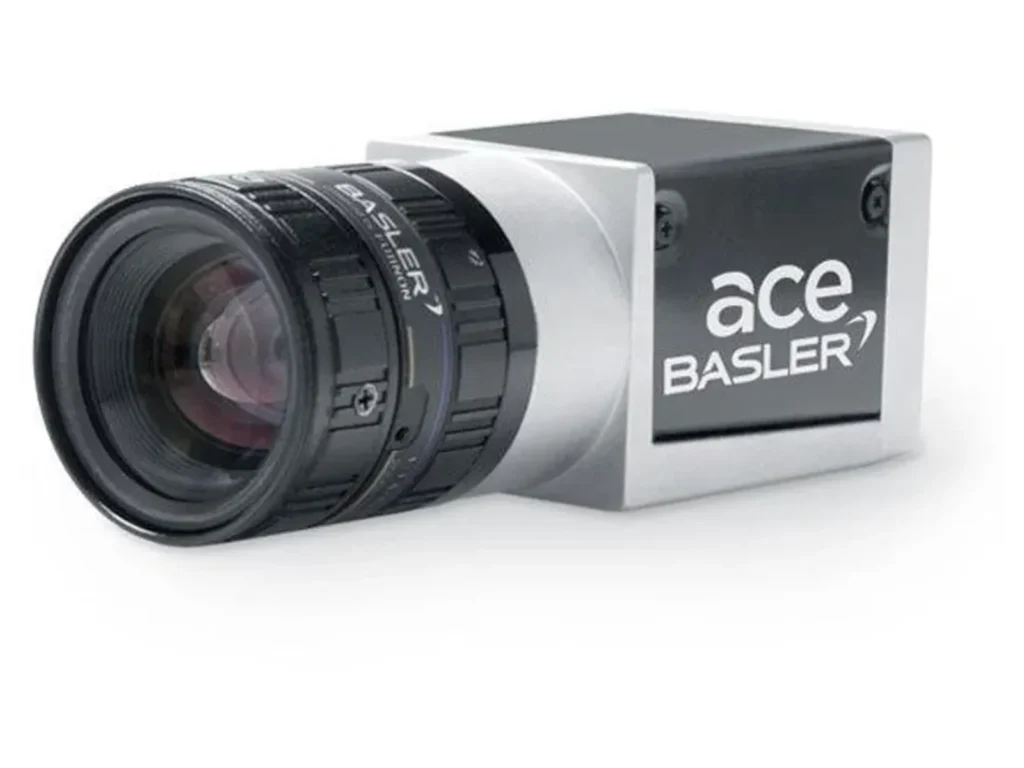

۵. سری Basler ace؛ گزینه‌ای شناخته‌شده برای آموزش و پژوهش

سری Basler ace یکی از معروف‌ترین خانواده‌های دوربین صنعتی در بازار است. این سری سال‌ها در پروژه‌های صنعتی و دانشگاهی استفاده شده و به دلیل تنوع بالا، قیمت مناسب و پایداری عملکرد، همچنان محبوب است.

ویژگی‌های مهم سری ace عبارت‌اند از:

• تنوع رزولوشن از مقادیر پایین تا چندین مگاپیکسل
• مدل‌های رنگی و مونوکروم
• پشتیبانی از رابط‌های USB3، GigE و در برخی مدل‌ها Camera Link
• فرم‌فکتور کوچک و صنعتی
• استفاده از حسگرهای CMOS باکیفیت
• سازگاری با pylon SDK

برای یک آزمایشگاه آموزشی، داشتن چند دوربین ace یا ace 2 با رزولوشن‌های مختلف بسیار مفید است. مثلاً یک دوربین ۲ مگاپیکسلی برای آموزش پایه و یک دوربین ۵ یا ۸ مگاپیکسلی برای پروژه‌های اندازه‌گیری دقیق‌تر می‌تواند ترکیب خوبی باشد.

در درس‌های مقدماتی، دانشجویان می‌توانند با یک دوربین ace یاد بگیرند که تغییر زمان نوردهی چه اثری روی روشنایی و Motion Blur دارد، افزایش Gain چگونه نویز تصویر را بیشتر می‌کند، لنز با فاصله کانونی متفاوت چه تغییری در میدان دید ایجاد می‌کند و چرا نورپردازی کنترل‌شده در بینایی ماشین از خود الگوریتم پردازش تصویر هم مهم‌تر است.

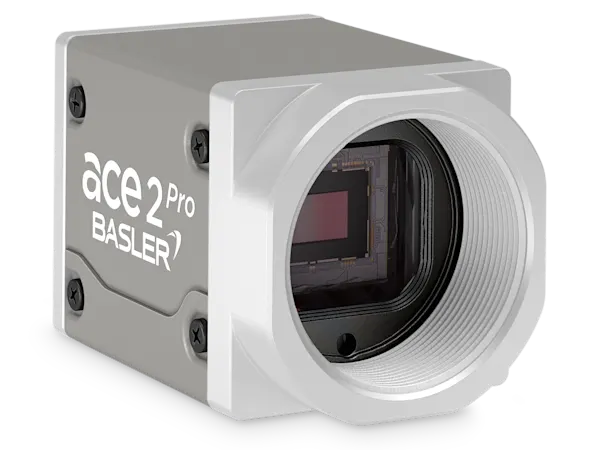

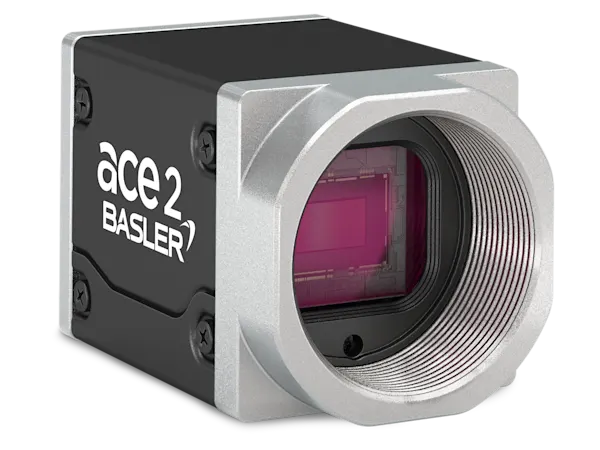

۶. سری Basler ace 2؛ نسل جدید برای آزمایشگاه‌های مدرن

خانواده ace 2 نسل جدیدتر دوربین‌های ناحیه‌ای باسلر است و برای آزمایشگاه‌های دانشگاهی مدرن گزینه‌ای بسیار جذاب محسوب می‌شود. این سری در بسیاری از مدل‌ها از حسگرهای جدید Sony Pregius و Pregius S استفاده می‌کند که به کیفیت تصویر بالا، نویز پایین و سرعت مناسب معروف هستند.

ویژگی‌های مهم ace 2 عبارت‌اند از:

• کیفیت تصویر بهتر نسبت به نسل‌های قدیمی‌تر
• مدل‌های USB3، GigE و 5GigE
• پشتیبانی از قابلیت‌های پیشرفته پردازشی و کنترلی
• گزینه‌های رنگی و مونوکروم
• مناسب برای سیستم‌های چنددوربینه
• سازگاری کامل با pylon
• قابلیت استفاده در پروژه‌های آموزشی، صنعتی و پژوهشی

برای دانشگاه، ace 2 می‌تواند دوربین اصلی آزمایشگاه باشد. اگر قرار است ۶ تا ۱۰ ایستگاه آموزشی راه‌اندازی شود، می‌توان برای هر ایستگاه یک دوربین ace 2 USB3 تهیه کرد. این دوربین‌ها نصب ساده‌ای دارند، با اکثر کامپیوترهای جدید سازگارند و برای دانشجویان مبتدی دردسر شبکه، کارت رابط و فریم‌گربر ایجاد نمی‌کنند.

اما برای ایستگاه‌های پیشرفته‌تر، مدل‌های GigE یا 5GigE مناسب‌تر هستند. به‌خصوص زمانی که فاصله دوربین تا کامپیوتر زیاد است یا چند دوربین باید هم‌زمان کار کنند، GigE Vision و قابلیت‌هایی مانند PTP/IEEE 1588 اهمیت پیدا می‌کنند.

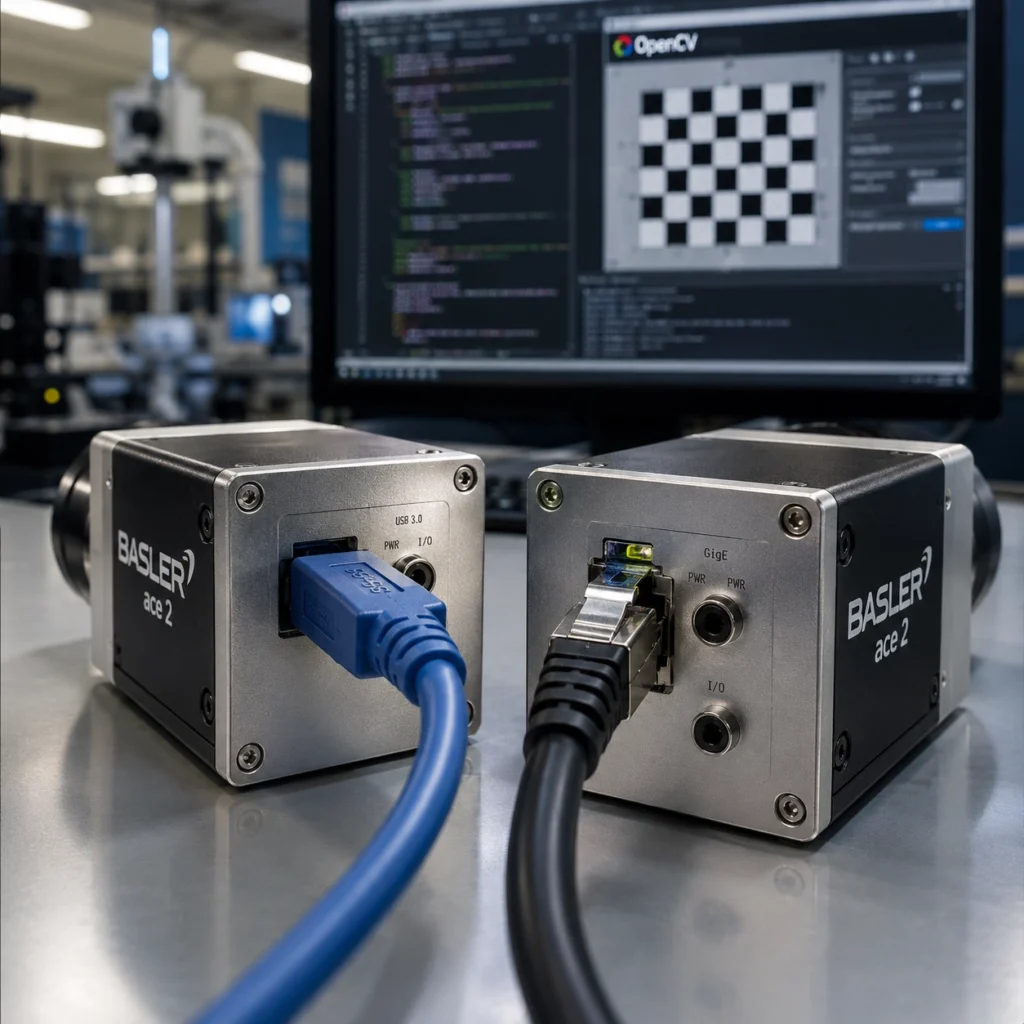

۷. USB3 یا GigE؟ انتخاب رابط برای کلاس درس

یکی از تصمیم‌های مهم در خرید دوربین، انتخاب رابط ارتباطی است. در آزمایشگاه دانشگاهی معمولاً دو گزینه بیشترین کاربرد را دارند: USB3 و GigE.

مزایای USB3

دوربین‌های USB3 برای آموزش بسیار مناسب‌اند، چون:

• نصب ساده‌ای دارند.
• نیاز به کارت شبکه صنعتی یا فریم‌گربر ندارند.
• روی بسیاری از کامپیوترها و لپ‌تاپ‌ها کار می‌کنند.
• پهنای باند خوبی برای رزولوشن‌های متوسط دارند.
• هزینه کابل و زیرساخت آن‌ها پایین است.

به همین دلیل برای درس‌های پایه، پروژه‌های OpenCV، پردازش تصویر، تشخیص لبه، کالیبراسیون و یادگیری عمیق مقدماتی، USB3 انتخابی عالی است.

مزایای GigE

دوربین‌های GigE نیز مزایای مهمی دارند:

• کابل‌کشی تا فاصله‌های طولانی‌تر، معمولاً تا حدود ۱۰۰ متر
• امکان استفاده از شبکه اترنت
• مناسب برای چیدمان‌های صنعتی و رباتیک
• قابلیت همگام‌سازی دقیق در سیستم‌های چنددوربینه
• مناسب برای آموزش مفاهیم GigE Vision، شبکه صنعتی و IIoT

بنابراین پیشنهاد عملی این است که بیشتر ایستگاه‌های آموزشی با USB3 تجهیز شوند، اما حداقل دو یا سه دوربین GigE نیز در آزمایشگاه وجود داشته باشد تا دانشجویان با کاربردهای صنعتی‌تر آشنا شوند.

5GigE برای پژوهش‌های جدی‌تر

رابط 5GigE پهنای باند بیشتری نسبت به GigE معمولی فراهم می‌کند و برای رزولوشن‌های بالاتر یا نرخ فریم بیشتر مناسب است. در آزمایشگاه‌های پیشرفته، داشتن حداقل یک دوربین ace 2 5GigE می‌تواند برای پژوهش‌های چنددوربینه، بازرسی با رزولوشن بالا و انتقال سریع داده مفید باشد.





۸. دوربین‌های boost؛ تصویربرداری پرسرعت برای پژوهش‌های تخصصی

خانواده Basler boost برای کاربردهایی طراحی شده که در آن‌ها سرعت بسیار بالا و پهنای باند زیاد لازم است. این دوربین‌ها معمولاً از رابط CoaXPress استفاده می‌کنند و برای انتقال حجم عظیم داده در نرخ فریم بالا مناسب هستند.

کاربردهای boost در دانشگاه شامل موارد زیر است:

• تصویربرداری از حرکت سریع
• تحلیل دینامیک سیالات
• بررسی ضربه و شکست مواد
• تصویربرداری از ارتعاشات مکانیکی
• تحلیل فرآیندهای سریع در رباتیک
• پژوهش‌های فیزیک تجربی
• مطالعات بیومکانیک و حرکت‌شناسی

البته باید توجه داشت که دوربین‌های boost نسبت به ace یا dart گران‌تر هستند و معمولاً به فریم‌گربر CoaXPress، کابل مناسب و کامپیوتر قدرتمند نیاز دارند. به همین دلیل برای همه ایستگاه‌های آموزشی مناسب نیستند، اما وجود یک ایستگاه boost در آزمایشگاه می‌تواند سطح پژوهشی مجموعه را بسیار بالا ببرد.

برای مثال، اگر دانشکده مکانیک یا فیزیک قصد داشته باشد برخورد قطره با سطح، شکست یک نمونه، حرکت پرتابه یا ارتعاش سریع قطعات را بررسی کند، دوربین‌های معمولی ۳۰ یا ۶۰ فریم‌برثانیه کافی نیستند. در اینجا دوربین پرسرعت صنعتی مانند boost ارزش واقعی خود را نشان می‌دهد.





۹. دوربین‌های Line Scan باسلر؛ ضروری برای آموزش بازرسی صنعتی

دوربین خطی چیست؟

دوربین Line Scan به جای ثبت یک تصویر کامل دوبعدی در هر فریم، فقط یک خط از تصویر را ثبت می‌کند. سپس با حرکت جسم یا حرکت دوربین، تصویر دوبعدی خط‌به‌خط ساخته می‌شود. این تکنیک در صنعت بسیار رایج است، مخصوصاً در کاربردهایی که جسم به‌صورت پیوسته از جلوی دوربین عبور می‌کند.

کاربردهای رایج Line Scan عبارت‌اند از:

• بازرسی پارچه
• کنترل کیفیت چاپ
• بررسی رول کاغذ
• بازرسی فلزات و ورق‌ها
• بررسی نوارهای پلاستیکی
• کنترل سطح مواد غذایی
• بازرسی ریل، جاده یا سطوح طولانی
• تصویربرداری از اجسام روی نوار نقاله

در دانشگاه، آشنایی با دوربین خطی اهمیت زیادی دارد؛ چون بسیاری از دانشجویان فقط با دوربین‌های معمولی کار می‌کنند و درک درستی از سیستم‌های واقعی بازرسی صنعتی ندارند. یک ایستگاه Line Scan می‌تواند شکاف میان آموزش تئوری و کاربرد صنعتی را پر کند.

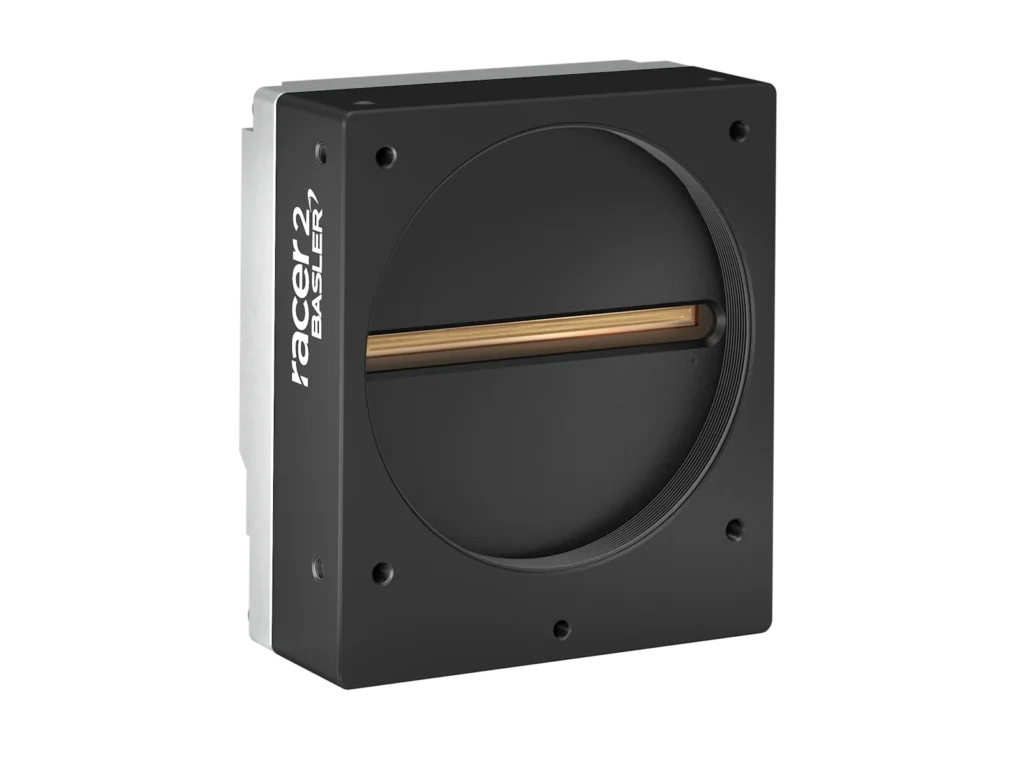

۱۰. سری racer و racer 2 L؛ انتخاب مناسب برای بازرسی سطح

خانواده Basler racer و مدل‌های جدیدتر مانند racer 2 L برای تصویربرداری خطی طراحی شده‌اند. این دوربین‌ها می‌توانند در رزولوشن‌های مختلف مثل 2k، 4k، 8k یا بالاتر عرضه شوند و برای سرعت‌های خطی بالا مناسب‌اند.

در آزمایشگاه دانشگاهی، یک دوربین racer می‌تواند همراه با یک نوار نقاله کوچک، انکودر، منبع نور خطی و نمونه‌های چاپی یا پارچه‌ای استفاده شود. دانشجویان در چنین آزمایشی یاد می‌گیرند که:

• تصویر خطی چگونه ساخته می‌شود.
• نرخ خط با سرعت حرکت جسم چه رابطه‌ای دارد.
• انکودر چه نقشی در همگام‌سازی دارد.
• نورپردازی خطی چگونه عیوب سطح را آشکار می‌کند.
• تفاوت Area Scan و Line Scan در عمل چیست.
• چرا در بعضی کاربردهای صنعتی، دوربین خطی بهتر از دوربین ناحیه‌ای است.

برای درس «بازرسی خودکار»، «اتوماسیون صنعتی» یا «بینایی ماشین پیشرفته»، این ایستگاه بسیار ارزشمند است.





۱۱. دوربین‌های سه‌بعدی باسلر؛ ورود به دنیای عمق و حجم

بینایی ماشین فقط به تصاویر دوبعدی محدود نیست. بسیاری از کاربردهای امروزی نیازمند اطلاعات عمق هستند. مثلاً یک ربات برای برداشتن قطعه از جعبه باید بداند قطعه در چه فاصله‌ای قرار دارد. یک سیستم لجستیک باید حجم بسته را اندازه بگیرد. یک سامانه کنترل کیفیت باید ارتفاع، برجستگی یا فرورفتگی سطح را بررسی کند.

باسلر در حوزه سه‌بعدی دوربین‌هایی مانند Basler blaze را ارائه می‌دهد که بر پایه فناوری Time-of-Flight یا ToF کار می‌کنند.

۱۲. Basler blaze؛ دوربین Time-of-Flight برای آموزش و پژوهش

دوربین blaze یک دوربین سه‌بعدی صنعتی است که علاوه بر تصویر شدت، اطلاعات عمق صحنه را نیز ارائه می‌دهد. فناوری Time-of-Flight به این صورت عمل می‌کند که نور مادون قرمز به صحنه تابانده می‌شود و دوربین با اندازه‌گیری زمان رفت‌وبرگشت نور، فاصله نقاط مختلف را محاسبه می‌کند.

مزایای blaze برای دانشگاه:

• راه‌اندازی ساده‌تر نسبت به سیستم‌های استریو پیچیده
• خروجی مستقیم نقشه عمق
• مناسب برای رباتیک و لجستیک
• امکان آموزش ابر نقاط و پردازش سه‌بعدی
• سازگار با اکوسیستم نرم‌افزاری باسلر
• مناسب برای پروژه‌های AGV، AMR و Bin Picking مقدماتی

با blaze می‌توان آزمایش‌های متنوعی طراحی کرد:

• اندازه‌گیری فاصله اجسام
• تشخیص حجم جعبه
• تولید ابر نقاط از صحنه
• حذف نویز در نقشه عمق
• تشخیص مانع برای ربات متحرک
• مقایسه تصویر دوبعدی و سه‌بعدی
• بررسی خطاهای اندازه‌گیری در سطوح براق یا تیره

برای دانشجویان، کار با دوربین سه‌بعدی بسیار جذاب است، چون خروجی آن مستقیماً قابل مشاهده و کاربردی است. همچنین می‌توان داده‌های عمق را وارد Open3D، PCL، MATLAB یا Python کرد و پردازش‌های سه‌بعدی انجام داد.





۱۳. سیستم استریو با دو دوربین باسلر

اگرچه blaze راه ساده‌ای برای دریافت عمق است، اما آموزش استریوویژن نیز در دانشگاه اهمیت زیادی دارد. برای ساخت سیستم استریو می‌توان از دو دوربین مشابه ace 2 استفاده کرد. این دو دوربین باید هم‌زمان تصویر بگیرند و از نظر هندسی کالیبره شوند.

در چنین آزمایشی، دانشجویان مفاهیم زیر را یاد می‌گیرند:

• کالیبراسیون تک‌دوربینه
• کالیبراسیون استریو
• ماتریس‌های intrinsic و extrinsic
• محاسبه disparity
• تولید نقشه عمق
• اثر فاصله پایه یا Baseline
• خطای تطبیق در سطوح بدون بافت
• اهمیت نورپردازی و بافت مصنوعی

برای پژوهش‌های رباتیک، سیستم استریو با دو دوربین GigE یا USB3 باسلر می‌تواند بسیار مفید باشد. اگر همگام‌سازی دقیق لازم باشد، مدل‌های GigE با قابلیت PTP گزینه بهتری هستند.

۱۴. دوربین‌های Embedded Vision؛ مناسب برای رباتیک، Edge AI و پروژه‌های قابل حمل

با رشد هوش مصنوعی لبه‌ای، ربات‌های کوچک، پهپادها، تجهیزات پزشکی قابل حمل و سیستم‌های هوشمند، نیاز به دوربین‌های کوچک و کم‌مصرف افزایش یافته است. در این حوزه، باسلر خانواده‌هایی مانند dart را ارائه می‌دهد.

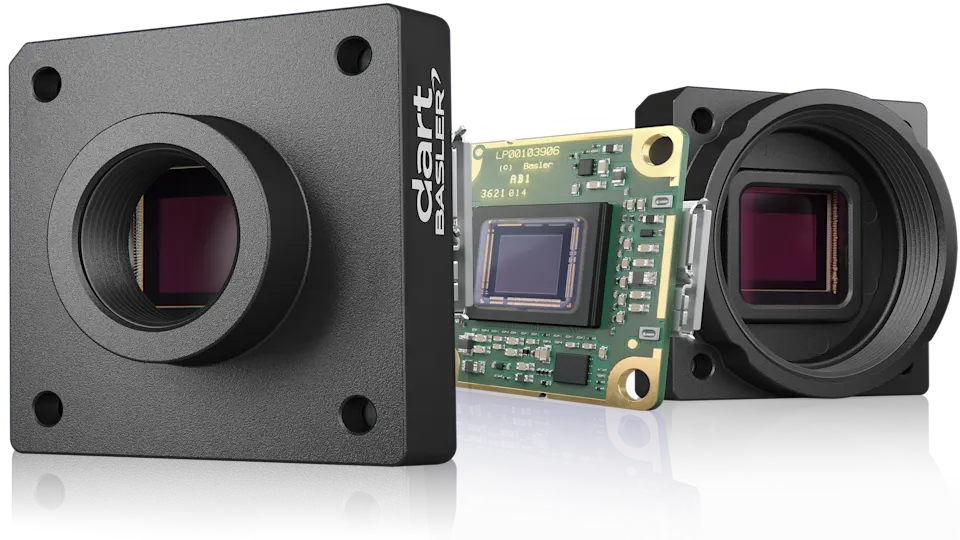

۱۵. سری Basler dart؛ کوچک، سبک و مناسب برای سیستم‌های نهفته

دوربین‌های Basler dart برای کاربردهای Embedded Vision طراحی شده‌اند. این دوربین‌ها ابعاد کوچکی دارند و در مدل‌های USB3 یا MIPI عرضه می‌شوند. مدل‌های USB3 برای آزمایشگاه بسیار راحت‌تر هستند، چون به سادگی به کامپیوتر یا برخی بردهای پردازشی متصل می‌شوند. مدل‌های MIPI نیز برای سیستم‌های نهفته عمیق‌تر مانند پلتفرم‌های مبتنی بر NVIDIA Jetson، Raspberry Pi Compute Module یا بردهای سفارشی مناسب‌اند.

کاربردهای dart در دانشگاه:

• پروژه‌های Edge AI
• ربات‌های کوچک
• سیستم‌های قابل حمل بازرسی
• تشخیص اشیاء روی Jetson
• آموزش معماری Embedded Vision
• ساخت نمونه اولیه محصول
• پهپادها و ربات‌های متحرک
• پروژه‌های اینترنت اشیاء صنعتی

برای مثال، یک ایستگاه آزمایشگاهی می‌تواند شامل یک برد NVIDIA Jetson، یک دوربین dart، یک لنز کوچک و یک مدل یادگیری عمیق مانند YOLO یا MobileNet باشد. دانشجو می‌تواند تصویر زنده را دریافت کند، مدل تشخیص شیء را اجرا کند و نتیجه را به‌صورت بلادرنگ نمایش دهد. این دقیقاً همان چیزی است که در بسیاری از کاربردهای صنعتی مدرن اتفاق می‌افتد.





۱۶. دوربین‌های تخصصی: SWIR، UV و Polarization

همه مسائل بینایی ماشین در نور مرئی حل نمی‌شوند. گاهی لازم است از طول موج‌های خاص یا ویژگی‌های فیزیکی نور استفاده شود. باسلر و اکوسیستم شرکای آن راهکارهایی در حوزه‌های تخصصی نیز ارائه می‌کنند.

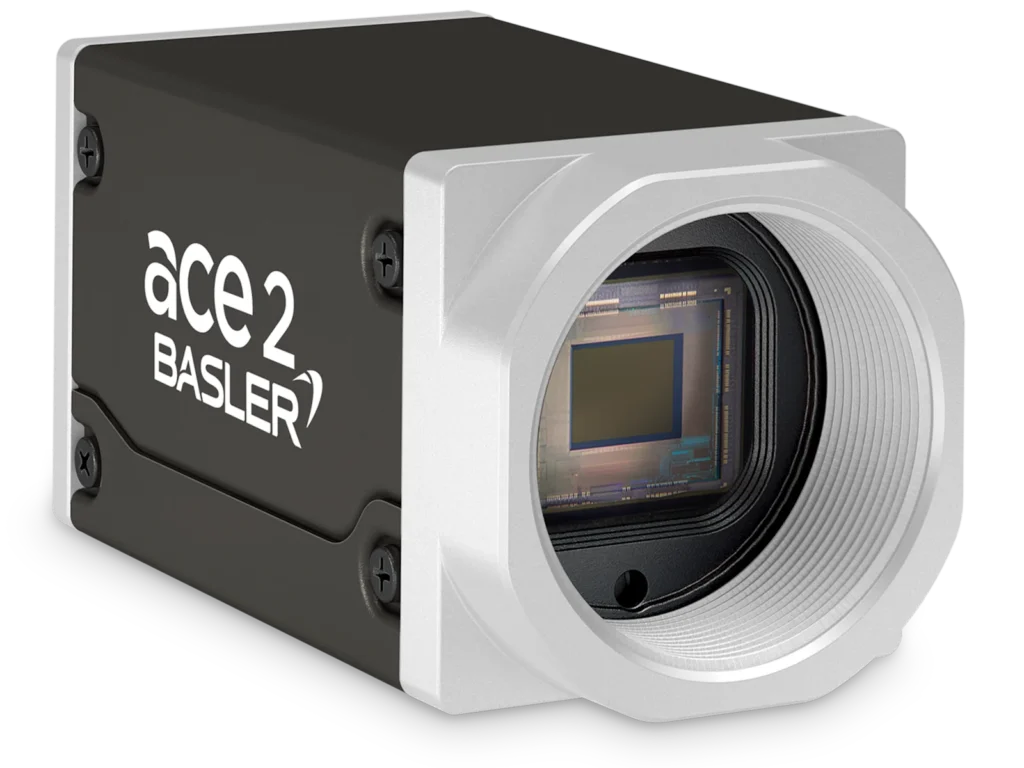

دوربین‌های SWIR

تصویربرداری SWIR یا Short-Wave Infrared در محدوده فروسرخ موج کوتاه انجام می‌شود. این نوع تصویربرداری برای کاربردهایی مثل بررسی رطوبت، مشاهده زیر سطح برخی مواد، تفکیک مواد مشابه در نور مرئی و بازرسی نیمه‌رساناها مفید است.

در دانشگاه، SWIR برای گروه‌های مواد، کشاورزی، صنایع غذایی، شیمی و فیزیک کاربرد پژوهشی دارد.

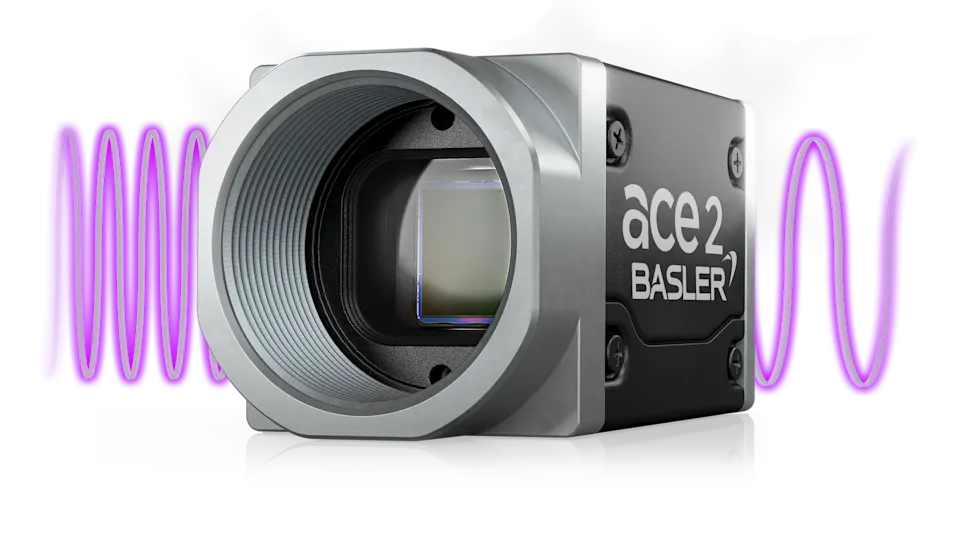

دوربین‌های UV

تصویربرداری فرابنفش یا UV برای بررسی پوشش‌ها، آلودگی سطح، برخی مواد شیمیایی، چاپ‌های امنیتی و کاربردهای علمی استفاده می‌شود. این حوزه تخصصی‌تر است و نیازمند لنز، فیلتر و نورپردازی مناسب است.





دوربین‌های Polarization

دوربین‌های پولاریزاسیون می‌توانند اطلاعات مربوط به قطبش نور را ثبت کنند. این قابلیت برای تشخیص تنش در مواد شفاف، کاهش بازتاب، بررسی سطح شیشه، پلاستیک و فلزات براق بسیار مفید است.

برای آزمایشگاه‌های پیشرفته، داشتن یک دوربین پولاریزاسیون می‌تواند پروژه‌های جذابی ایجاد کند؛ مثلاً حذف بازتاب از سطح پلاستیک، تشخیص خراش روی شیشه یا تحلیل تنش در قطعات شفاف.

۱۷. اهمیت نرم‌افزار pylon در محیط دانشگاهی

یکی از بزرگ‌ترین مزایای باسلر برای دانشگاه، مجموعه نرم‌افزاری pylon Camera Software Suite است. این نرم‌افزار معمولاً شامل ابزارهای مختلفی برای مشاهده، تنظیم و برنامه‌نویسی دوربین است.

اجزای مهم pylon عبارت‌اند از:

• pylon Viewer برای مشاهده تصویر و تنظیم پارامترها
• pylon SDK برای برنامه‌نویسی
• پشتیبانی از زبان‌هایی مانند C++، C# و Python
• امکان یکپارچه‌سازی با OpenCV
• ابزارهای کمکی برای تنظیم Exposure، Gain، Trigger و سایر ویژگی‌ها
• پشتیبانی از استانداردهای صنعتی مانند GenICam

برای آموزش، pylon Viewer فوق‌العاده مفید است. استاد می‌تواند در جلسه اول بدون نوشتن حتی یک خط کد، دوربین را وصل کند و به دانشجویان نشان دهد که تغییر Exposure، Gain، White Balance، ROI و Trigger چه اثری دارد. سپس در جلسات بعد، دانشجویان با Python یا C++ تصویر را دریافت کرده و پردازش می‌کنند.

این روند آموزشی بسیار منطقی است:

1. مشاهده تصویر با pylon Viewer
2. تنظیم دستی پارامترها
3. ذخیره تصویر و تحلیل در Python
4. دریافت تصویر زنده با pylon SDK
5. پردازش تصویر با OpenCV
6. اجرای الگوریتم‌های صنعتی یا یادگیری عمیق
7. پیاده‌سازی پروژه نهایی





۱۸. لنز، نور و تجهیزات جانبی؛ نیمه پنهان موفقیت آزمایشگاه

بسیاری از آزمایشگاه‌ها بودجه زیادی برای خرید دوربین اختصاص می‌دهند، اما لنز و نور را جدی نمی‌گیرند. این اشتباه بزرگی است. در بینایی ماشین، کیفیت تصویر فقط به دوربین وابسته نیست. حتی بهترین دوربین نیز با لنز نامناسب و نورپردازی ضعیف خروجی قابل اعتمادی نمی‌دهد.

لنزهای پیشنهادی برای آزمایشگاه

برای یک آزمایشگاه دانشگاهی بهتر است مجموعه‌ای از لنزهای C-mount با فاصله کانونی‌های مختلف تهیه شود، مثلاً:

• ۶ میلی‌متر برای میدان دید وسیع
• ۸ میلی‌متر برای کاربردهای عمومی
• ۱۲ میلی‌متر برای قطعات متوسط
• ۱۶ میلی‌متر برای اندازه‌گیری دقیق‌تر
• ۲۵ میلی‌متر برای میدان دید کوچک‌تر
• یک لنز تله‌سنتریک برای اندازه‌گیری ابعادی دقیق

لنز تله‌سنتریک برای آموزش بسیار مهم است، چون دانشجو تفاوت اندازه‌گیری معمولی و اندازه‌گیری دقیق صنعتی را درک می‌کند. در لنزهای معمولی، اندازه ظاهری جسم با فاصله تغییر می‌کند، اما لنز تله‌سنتریک این اثر پرسپکتیو را کاهش می‌دهد.

نورپردازی‌های لازم

برای آزمایشگاه، چند نوع نور توصیه می‌شود:

• رینگ‌لایت LED
• نور پس‌زمینه یا Backlight
• نور خطی برای دوربین Line Scan
• نور زاویه‌دار برای آشکارسازی خراش
• نور هم‌محور یا Coaxial برای سطوح براق
• فیلتر پلاریزه برای کاهش بازتاب
• کنترلر استروب برای فریز کردن حرکت

یکی از آزمایش‌های بسیار آموزنده این است که از یک قطعه ثابت با چند نوع نور مختلف تصویر گرفته شود. دانشجویان به‌سرعت متوجه می‌شوند که گاهی تغییر نورپردازی، مسئله پردازش تصویر را ده برابر ساده‌تر می‌کند.

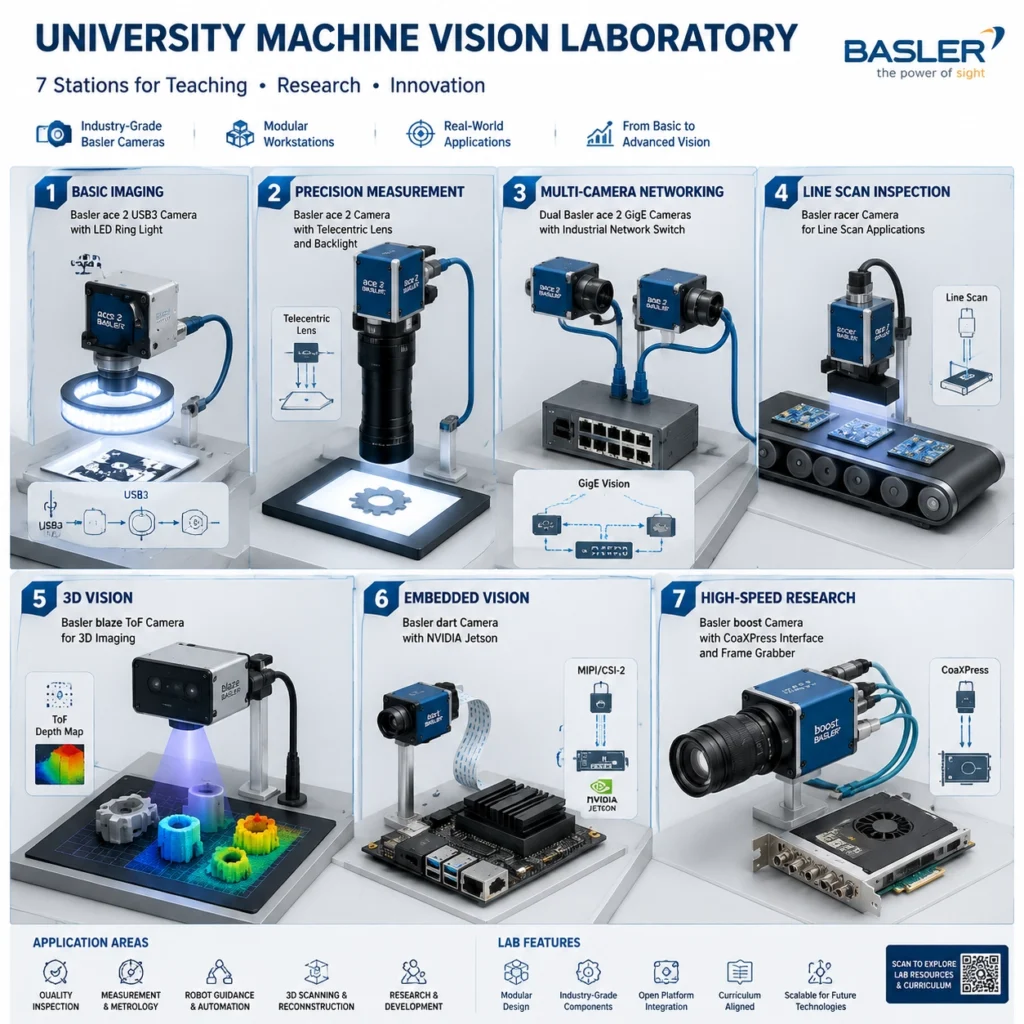

۱۹. طراحی پیشنهادی آزمایشگاه بینایی ماشین با دوربین‌های باسلر

برای یک دانشگاه، بهتر است آزمایشگاه به چند ایستگاه تقسیم شود. هر ایستگاه یک سناریوی آموزشی یا پژوهشی مشخص دارد.

ایستگاه ۱: آموزش پایه تصویربرداری

تجهیزات پیشنهادی:

• دوربین Basler ace 2 USB3
• لنز ۸ یا ۱۲ میلی‌متر
• رینگ‌لایت LED
• پایه دوربین
• کامپیوتر با pylon و Python

آزمایش‌ها:

• تنظیم Exposure و Gain
• فوکوس و عمق میدان
• White Balance
• ذخیره تصویر
• تشخیص لبه و آستانه‌گذاری
• کالیبراسیون ساده

ایستگاه ۲: اندازه‌گیری دقیق

تجهیزات پیشنهادی:

• دوربین ace 2 با رزولوشن بالاتر
• لنز تله‌سنتریک
• نور Backlight
• قطعات استاندارد اندازه‌گیری

آزمایش‌ها:

• اندازه‌گیری قطر و طول
• محاسبه خطای اندازه‌گیری
• کالیبراسیون پیکسل به میلی‌متر
• اثر اعوجاج لنز
• مقایسه لنز معمولی و تله‌سنتریک

ایستگاه ۳: سیستم چنددوربینه و شبکه صنعتی

تجهیزات پیشنهادی:

• دو دوربین ace 2 GigE
• سوئیچ شبکه
• کابل CAT6
• هدف متحرک
• نرم‌افزار pylon

آزمایش‌ها:

• اتصال چند دوربین
• تنظیم IP
• تصویربرداری هم‌زمان
• بررسی Trigger
• آموزش GigE Vision
• مقدمه‌ای بر IIoT

ایستگاه ۴: بازرسی خطی

تجهیزات پیشنهادی:

• دوربین Basler racer یا racer 2 L
• نوار نقاله کوچک
• انکودر
• نور خطی
• نمونه پارچه، کاغذ یا چاپ

آزمایش‌ها:

• ساخت تصویر خط‌به‌خط
• تنظیم نرخ خط
• تشخیص عیب سطح
• اثر سرعت حرکت
• پردازش تصویر پیوسته

ایستگاه ۵: بینایی سه‌بعدی

تجهیزات پیشنهادی:

• Basler blaze
• اشیاء با ارتفاع و شکل مختلف
• نرم‌افزار پردازش سه‌بعدی
• Python، Open3D یا PCL

آزمایش‌ها:

• نمایش نقشه عمق
• اندازه‌گیری فاصله
• تولید ابر نقاط
• تشخیص مانع
• اندازه‌گیری حجم تقریبی

ایستگاه ۶: Embedded Vision و Edge AI

تجهیزات پیشنهادی:

• دوربین Basler dart
• NVIDIA Jetson یا برد مشابه
• لنز کوچک
• مدل یادگیری عمیق

آزمایش‌ها:

• دریافت تصویر روی برد نهفته
• اجرای تشخیص شیء
• مقایسه سرعت CPU و GPU
• پردازش بلادرنگ
• ساخت نمونه ربات بینایی‌محور

ایستگاه ۷: تصویربرداری پرسرعت

تجهیزات پیشنهادی:

• دوربین Basler boost
• فریم‌گربر CoaXPress
• نور قوی یا استروب
• کامپیوتر پرقدرت

آزمایش‌ها:

• ثبت حرکت سریع
• تحلیل قطره آب
• بررسی ضربه
• استخراج مسیر حرکت
• تحلیل فریم‌به‌فریم





۲۰. پیشنهاد سبد خرید برای سه سطح بودجه

سطح پایه: مناسب برای آموزش کارشناسی

اگر بودجه محدود است، پیشنهاد می‌شود آزمایشگاه با این موارد آغاز شود:

• ۴ تا ۶ عدد دوربین ace 2 USB3
• چند لنز C-mount
• چند رینگ‌لایت LED
• یک نور Backlight
• پایه و نگهدارنده
• کامپیوترهای مجهز به Python و OpenCV

این سطح برای درس پردازش تصویر و بینایی ماشین مقدماتی کاملاً مناسب است.

سطح متوسط: مناسب برای آموزش و پروژه‌های صنعتی

در این سطح، علاوه بر تجهیزات پایه، موارد زیر اضافه می‌شود:

• ۲ دوربین ace 2 GigE
• یک سوئیچ شبکه صنعتی یا نیمه‌صنعتی
• یک دوربین dart برای Embedded Vision
• یک دوربین Line Scan مانند racer
• یک نوار نقاله کوچک
• لنز تله‌سنتریک
• نور خطی و کنترلر نور

این سطح آزمایشگاه را برای درس‌های اتوماسیون، رباتیک، بازرسی صنعتی و پروژه‌های کارشناسی ارشد آماده می‌کند.

سطح پیشرفته: مناسب برای پژوهش‌های تحصیلات تکمیلی

در سطح پیشرفته می‌توان اضافه کرد:

• Basler blaze برای سه‌بعدی
• Basler boost برای تصویربرداری پرسرعت
• فریم‌گربر CoaXPress
• دوربین 5GigE
• دوربین Polarization یا SWIR در صورت نیاز پژوهشی
• سیستم‌های نورپردازی تخصصی
• کامپیوترهای GPUدار برای یادگیری عمیق

این سطح برای دانشگاه‌هایی مناسب است که می‌خواهند با صنعت همکاری کنند یا پروژه‌های پژوهشی جدی در حوزه بینایی ماشین انجام دهند.



۲۱. نمونه سرفصل آزمایش‌های پیشنهادی

یک آزمایشگاه مجهز به دوربین‌های باسلر می‌تواند سرفصل‌های عملی زیر را پوشش دهد:

1. آشنایی با دوربین صنعتی و pylon Viewer
2. بررسی Exposure، Gain، Gamma و White Balance
3. تأثیر لنز و فاصله کانونی بر میدان دید
4. نورپردازی در بینایی ماشین
5. کالیبراسیون دوربین با OpenCV
6. اندازه‌گیری ابعادی قطعات
7. تشخیص لبه، کانتور و ویژگی‌های هندسی
8. خواندن بارکد و QR Code
9. تشخیص عیب سطح با نور زاویه‌دار
10. تصویربرداری چنددوربینه
11. Trigger سخت‌افزاری و نرم‌افزاری
12. راه‌اندازی دوربین GigE
13. ساخت سیستم استریو
14. کار با دوربین Time-of-Flight
15. تولید ابر نقاط و پردازش سه‌بعدی
16. راه‌اندازی دوربین Line Scan
17. تشخیص عیب روی نوار نقاله
18. اجرای مدل یادگیری عمیق روی تصویر زنده
19. پیاده‌سازی Edge AI با dart و Jetson
20. تصویربرداری پرسرعت و تحلیل حرکت

چنین سرفصلی دانشجو را از سطح مقدماتی به سطح صنعتی و پژوهشی می‌رساند.

۲۲. نکات مهم در خرید دوربین باسلر برای دانشگاه

هنگام خرید، فقط به مدل دوربین توجه نکنید. چند نکته کلیدی وجود دارد:

۱. رنگی یا مونوکروم؟

دوربین مونوکروم معمولاً حساسیت و دقت بهتری دارد و برای اندازه‌گیری و بازرسی صنعتی مناسب‌تر است. دوربین رنگی برای آموزش، تشخیص رنگ و پروژه‌های هوش مصنوعی جذاب‌تر است. بهتر است آزمایشگاه ترکیبی از هر دو داشته باشد.

۲. رزولوشن چقدر باشد؟

رزولوشن بالاتر همیشه بهتر نیست. رزولوشن بالا حجم داده را زیاد می‌کند و نرخ فریم را کاهش می‌دهد. برای آموزش پایه، ۲ تا ۵ مگاپیکسل کافی است. برای اندازه‌گیری دقیق یا بازرسی PCB، رزولوشن بالاتر مفید است.

۳. Global Shutter یا Rolling Shutter؟

برای اجسام متحرک، Global Shutter بهتر است، چون کل تصویر هم‌زمان ثبت می‌شود و اعوجاج حرکتی کاهش می‌یابد. در آزمایشگاه بینایی ماشین صنعتی، بهتر است بیشتر دوربین‌ها Global Shutter باشند.

۴. لنز متناسب با اندازه سنسور انتخاب شود

اگر لنز برای اندازه سنسور مناسب نباشد، گوشه‌های تصویر افت کیفیت یا تاریکی خواهند داشت. باید لنز، سنسور و میدان دید با هم محاسبه شوند.

۵. کابل و منبع تغذیه را فراموش نکنید

گاهی هزینه کابل، آداپتور، کارت شبکه، فریم‌گربر و پایه‌ها در بودجه اولیه دیده نمی‌شود. برای دوربین‌های GigE، PoE یا منبع تغذیه جداگانه مهم است. برای CoaXPress، فریم‌گربر بخش مهمی از هزینه است.

۶. آخرین دیتاشیت را بررسی کنید

مدل‌ها، قیمت‌ها و موجودی محصولات ممکن است تغییر کنند. پیش از خرید، باید آخرین اطلاعات از وب‌سایت باسلر یا نماینده رسمی دریافت شود.

۲۳. نقش باسلر در اتصال دانشگاه به صنعت

یکی از مزایای استفاده از دوربین‌های صنعتی واقعی در دانشگاه این است که دانشجو با ابزارهایی کار می‌کند که در صنعت نیز استفاده می‌شوند. اگر دانشجو فقط با وب‌کم یا دوربین‌های مصرفی کار کند، بسیاری از مفاهیم مهم صنعتی مانند Trigger، Exposure دقیق، Strobe، GigE Vision، GenICam، لنز C-mount، نورپردازی صنعتی و همگام‌سازی چنددوربینه را تجربه نخواهد کرد.

استفاده از باسلر در آزمایشگاه باعث می‌شود دانشجو با همان ادبیات و فناوری‌هایی آشنا شود که در کارخانه‌ها، خطوط تولید، شرکت‌های رباتیک و سیستم‌های کنترل کیفیت وجود دارد. این موضوع شانس اشتغال، توانایی انجام پروژه صنعتی و کیفیت پایان‌نامه‌ها را افزایش می‌دهد.

جمع‌بندی

تنوع دوربین‌های باسلر، این برند را به گزینه‌ای بسیار مناسب برای راه‌اندازی آزمایشگاه بینایی ماشین در دانشگاه تبدیل می‌کند. خانواده‌هایی مانند ace و ace 2 برای آموزش پایه و پروژه‌های عمومی عالی هستند. دوربین‌های GigE و 5GigE امکان آموزش شبکه‌های صنعتی و سیستم‌های چنددوربینه را فراهم می‌کنند. سری racer دانشجویان را با بازرسی خطی و کاربردهای واقعی صنعت آشنا می‌کند. دوربین blaze ورود ساده و کاربردی به دنیای تصویربرداری سه‌بعدی است. خانواده dart برای سیستم‌های نهفته و Edge AI مناسب است و سری boost امکان پژوهش‌های پرسرعت و پیشرفته را فراهم می‌سازد.

یک آزمایشگاه موفق نباید فقط بر اساس ارزان‌ترین دوربین طراحی شود، بلکه باید ترکیبی هوشمند از دوربین‌ها، لنزها، نورها، نرم‌افزار و تجهیزات جانبی داشته باشد. پیشنهاد عملی برای دانشگاه‌ها این است که از چند دوربین ace 2 USB3 برای آموزش پایه شروع کنند، سپس دوربین‌های GigE، Line Scan، 3D و Embedded را به‌تدریج اضافه کنند. در نهایت، اگر پژوهش‌های پیشرفته در برنامه باشد، یک ایستگاه پرسرعت با boost و CoaXPress می‌تواند آزمایشگاه را به سطح حرفه‌ای‌تری برساند.

با چنین رویکردی، آزمایشگاه بینایی ماشین نه‌تنها محل انجام چند تمرین درسی خواهد بود، بلکه به بستری برای پروژه‌های صنعتی، پایان‌نامه‌های کاربردی، همکاری با شرکت‌ها و تربیت نیروی متخصص در حوزه هوش مصنوعی بینایی و اتوماسیون تبدیل می‌شود.
