حسگرهای CCD در پردازش تصویر: نحوه عملکرد، کاربردها و انتقال به CMOS

حسگرهای CCD (دستگاه شارژ متصل‌شونده) سال‌هاست که نقش مهمی در تصویربرداری دیجیتال ایفا می‌کنند. از عکاسی و نظارت تصویری گرفته تا تصویربرداری پزشکی و بازرسی صنعتی، فناوری CCD تصاویر با وضوح بالا و کیفیت عالی با وفاداری رنگ بی‌نظیر ارائه داده است. با این حال، با پیشرفت‌های فناوری و تغییر دینامیک‌های بازار، ممکن است زمان مناسب برای انتقال از حسگرهای CCD به CMOS فرا رسیده باشد.

در این مقاله، نحوه عملکرد حسگرهای CCD، زمینه‌های کاربرد، محدودیت‌های آن‌ها و زمان مناسب برای ارتقاء به فناوری حسگرهای تصویر CMOS مدرن بررسی می‌شود.

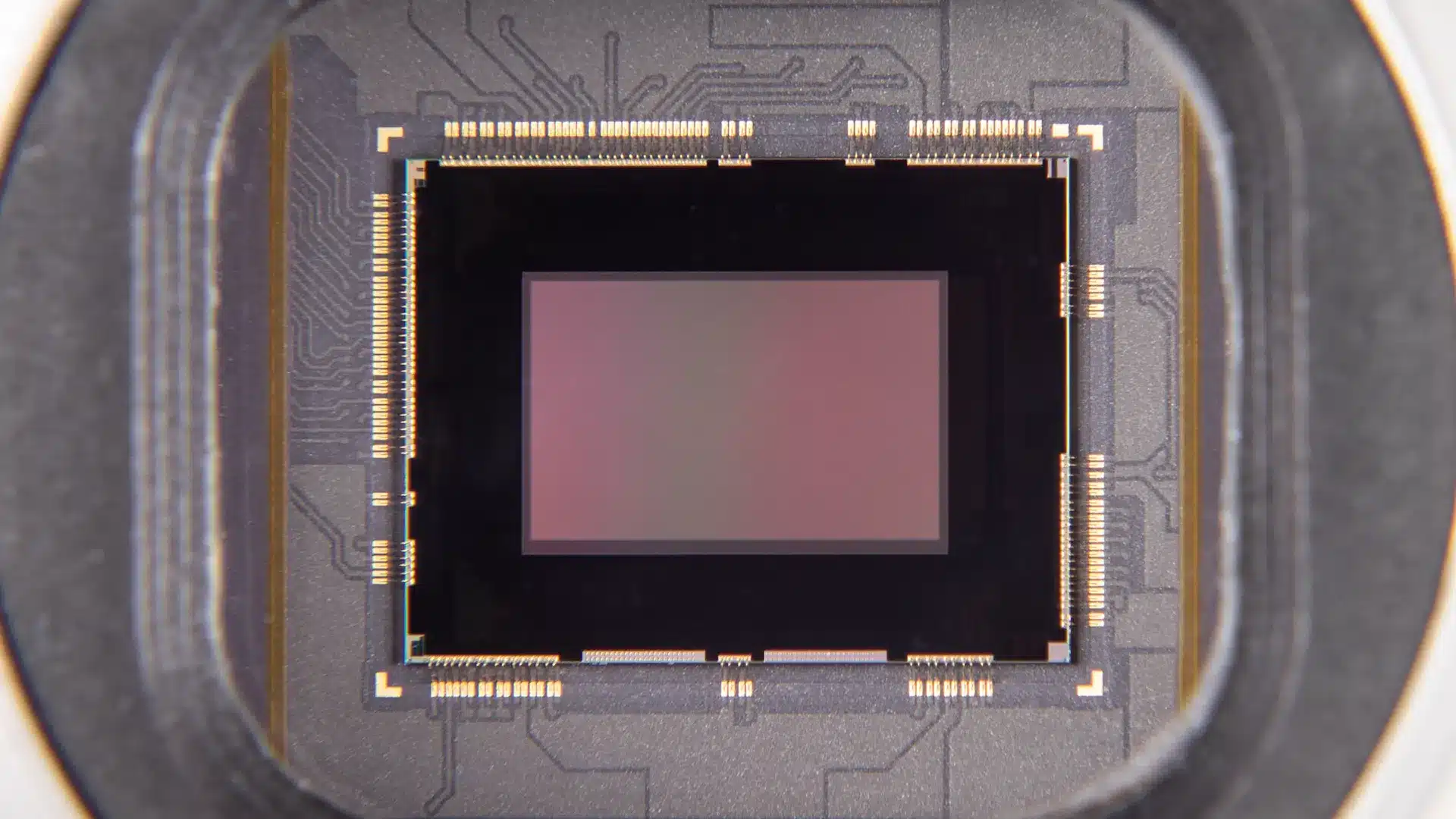

حسگر CCD چیست و چگونه کار می‌کند؟

حسگرهای CCD نور (سیگنال‌های نوری) را به سیگنال‌های الکترونیکی تبدیل می‌کنند؛ این تبدیل از طریق اثر فتوولتائیک صورت می‌گیرد. روند کار به‌طور خلاصه به شرح زیر است:

1. نور وارد دوربین شده و به لایه نیمه‌رسانا برخورد می‌کند.

2. الکترون‌ها آزاد شده و در محفظه‌های کوچک به نام «چاه‌های پتانسیل» جمع‌آوری می‌شوند.

3. بارهای الکتریکی به‌صورت کنترل‌شده از یک چاه به چاه دیگر انتقال می‌یابند.

4. در انتهای مسیر، بار الکتریکی به ولتاژ آنالوگ تبدیل می‌شود.

5. این ولتاژ سپس دیجیتالی شده و به داده‌های اولیه تصویر منجر می‌شود.

این روش دقیق انتقال بار به حسگرهای CCD امکان تولید تصاویر تیز با نویز کم و دامنه دینامیکی عالی را می‌دهد.

کاربردهای اصلی حسگرهای CCD

حسگرهای CCD در صنایعی که نیاز به تصویربرداری دقیق دارند، به‌طور گسترده‌ای استفاده می‌شوند؛ به‌خصوص در مواردی که وضوح، نویز کم و حساسیت بالا اهمیت فراوانی دارند. موارد استفاده معمول شامل:

• بازرسی صنعتی (مانند تحلیل ویفرهای نیمه‌رسانا)

• تحقیقات علمی (مانند میکروسکوپی)

• تصویربرداری پزشکی

• سیستم‌های نظارتی و امنیتی

• عکاسی دیجیتال پیشرفته

سابقه اثبات‌شده این حسگرها در این زمینه‌ها به تعیین استانداردهای مدرن تصویربرداری کمک کرده و نقش مهمی در پیشرفت تحلیل داده‌های بصری داشته است.

محدودیت‌های فناوری حسگرهای CCD

علی‌رغم عملکرد قوی، حسگرهای CCD دارای معایبی هستند:

• مصرف بالای انرژی

• سرعت خوانش کندتر نسبت به CMOS

• حساسیت به گلدانی و لکه‌دار شدن در صحنه‌های با کنتراست بالا

• هزینه‌های تولید بالا

شاید مهم‌ترین محدودیت امروز کاهش دسترس‌پذیری باشد. از زمانی که سونی تولید و توسعه حسگرهای CCD را در سال ۲۰۱۵ متوقف کرد، عرضه این حسگرها به سرعت کاهش یافته و نگهداری و ارتقاء سیستم‌ها به یک چالش جدی تبدیل شده است.

CMOS در برابر CCD: چرا CMOS آینده را رقم می‌زند

حسگرهای CMOS (سیلیکون متألف از فلز اکسید نیمه‌رسانا) در سال‌های اخیر دچار توسعه سریعی شده‌اند و اکنون در بسیاری از جنبه‌ها، حسگرهای CCD را پشت سر گذاشته‌اند:

• نرخ فریم بالاتر

• مصرف انرژی کمتر

• عملکرد بهتر در نور کم

• پردازش درون‌تراشه‌ای

• هزینه تولید پایین‌تر

با سرمایه‌گذاری و نوآوری‌های مداوم، حسگرهای CMOS به استاندارد صنعتی سیستم‌های تصویربرداری جدید تبدیل شده‌اند. ادغام مدارهای اضافی در تراشه، نه تنها سرعت پردازش را افزایش می‌دهد، بلکه امکانات بیشتری در زمینه پردازش تصویر فراهم می‌کند؛ به همین دلیل، این حسگرها برای نیازهای امروزی تصویربرداری با وضوح بالا و سرعت‌های بالا ایده‌آل هستند.

نوآوری‌های پیشرفته و دیدگاه‌های بازار

نوآوری‌های اخیر در فناوری CMOS مرزهای قابلیت‌های حسگرهای تصویربرداری را تغییر داده‌اند. الگوریتم‌های پیشرفته، طراحی‌های بهبود یافته پیکسل و ویژگی‌های درون‌تراشه‌ای مانند کاهش نویز و پردازش دامنه دینامیکی بالا، فاصله میان کیفیت تصویر حسگرهای CCD و CMOS را کاهش داده‌اند. با افزایش تقاضا برای دستگاه‌های سریع‌تر و کارآمدتر در زمینه‌هایی مانند خودروهای خودران و دستگاه‌های همراه، بازار به سمت حسگرهای CMOS متمایل شده است.

فشارهای اقتصادی نیز در این روند نقش دارند. کاهش هزینه‌های تولید و صرفه‌جویی در مقیاس تولید، حسگرهای CMOS را به گزینه‌ای جذاب‌تر برای الکترونیک مصرفی و کاربردهای صنعتی تبدیل کرده است. بسیاری از شرکت‌ها گزارش می‌دهند که هزینه کل مالکیت سیستم‌های مبتنی بر CMOS، حتی با در نظر گرفتن چالش‌های انتقال و یکپارچه‌سازی، کمتر است.

برای کسب‌وکارها، این انتقال به معنای بهبود عملکرد فنی و نتایج مالی بهتر است. با کاهش مصرف انرژی و هزینه‌های نگهداری، ارتقاء به فناوری CMOS می‌تواند بازگشت سرمایه سریع‌تری به همراه داشته باشد. این تغییر همچنین با روندهای کلی صنعت همخوانی دارد، جایی که شرکت‌های بزرگ تصویربرداری تمرکز خود را به نوآوری‌های CMOS معطوف کرده‌اند.

انتخاب حسگر مناسب برای کاربرد شما

تصمیم‌گیری برای ارتقاء نیازمند ارزیابی دقیق نیازهای خاص شماست. اگر کاربرد شما نیازمند سرعت بالای ثبت تصویر، عمر باتری طولانی‌تر یا عملکرد بهینه در شرایط نوری چالش‌برانگیز است، حسگرهای CMOS احتمالاً بهترین گزینه هستند. با این حال، در موارد خاصی که ویژگی‌های منحصر به فرد CCD همچنان ارزشمند است—مانند تصویربرداری با دقت بسیار بالا در محیط‌های کنترل‌شده—ادامه استفاده از CCD ممکن است در کوتاه‌مدت قابل قبول باشد. مشورت با متخصصان تصویربرداری می‌تواند به روشن شدن این نیازها و اطمینان از همسویی تکنولوژی انتخابی با انتظارات عملکردی و بودجه کمک کند.

روندهای آینده در تصویربرداری دیجیتال

نگاهی به آینده نشان می‌دهد که فناوری تصویربرداری دیجیتال به سرعت در حال تحول است. همانطور که محققان و مهندسان به توسعه ساختارهای پیشرفته‌تر CMOS و طراحی‌های ترکیبی می‌پردازند، فاصله میان دو فناوری به تدریج کاهش می‌یابد. انتظار می‌رود بهبودهای بیشتری در وضوح حسگر، حساسیت و توانایی‌های پردازش زمان واقعی مشاهده شود. این پیشرفت‌ها بدون شک آینده عکاسی، ابزارهای علمی و سیستم‌های امنیتی را شکل خواهند داد و مسیر را برای کاربردهای نوآورانه هموار می‌کنند که امروزه تنها در تصور وجود دارند.

با افزایش درک شما از هر دو فناوری CCD و CMOS، شما بهتر قادر خواهید بود تصمیمات آگاهانه‌ای اتخاذ کنید که کیفیت و کارآمدی سیستم‌های تصویربرداری شما را بهبود بخشد. چه در حال ارتقاء یک سیستم موجود باشید و چه در حال طراحی یک کاربرد جدید از ابتدا، به‌روز ماندن با این تحولات کلید بهره‌مندی از تمام پتانسیل‌های فناوری پردازش تصویر مدرن است.

با توجه به دیدگاه‌های بازار و نوآوری‌های اخیر، انتقال به فناوری CMOS اکنون مزایای قابل توجهی از نظر عملکرد، هزینه و پایداری بلندمدت برای کاربردهای تصویربرداری به همراه دارد.
