مروری جامع بر دوربین‌های SWIR باسلر و انقلابی به نام ace 2 X visSWIR

در دنیای بینایی ماشین صنعتی، بینایی فراطیفی همواره مرزهای جدیدی را جستجو می‌کند. در این میان، ناحیه مادون‌قرمز موج‌کوتاه (SWIR یا Short-Wave Infrared) به‌دلیل توانایی منحصربه‌فردش در “دیدن” آنچه برای چشم انسان نامرئی است، جایگاهی ویژه دارد. تا چندی پیش، دوربین‌های SWIR به‌دلیل قیمت بالا، ابعاد بزرگ و پیچیدگی فنی، عمدتاً محدود به کاربردهای نظامی و پژوهشی بودند. اما امروز، شرکت آلمانی باسلر (Basler AG) با معرفی خانواده ace 2 X visSWIR، این فناوری را به‌صورت انبوه و مقرون‌به‌صرفه به صنعت آورده و دریچه‌ای جدید به روی کاربردهای صنعتی و علمی گشوده است.

این مقاله به‌صورت جامع به معرفی، تحلیل فنی، کاربردها و آینده این فناوری انقلابی می‌پردازد.

فصل اول: SWIR چیست و چرا مهم است؟

۱.۱ اصول فیزیکی و ناحیه طیفی

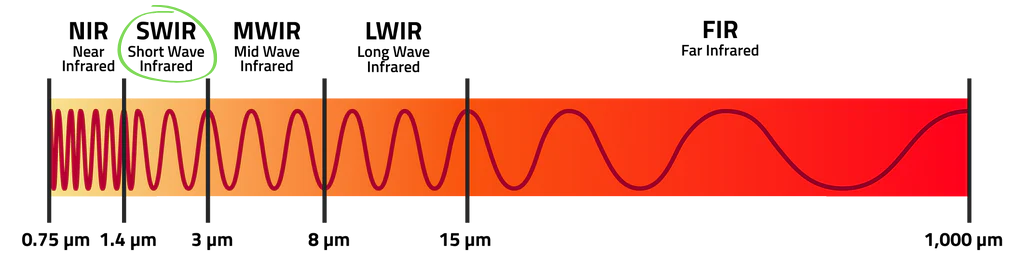

طیف الکترومغناطیس بسیار فراتر از محدوده مرئی (۴۰۰-۷۰۰ نانومتر) گسترده شده است. ناحیه مادون‌قرمز موج‌کوتاه (SWIR) به طول‌موج‌های بین ۰/۹ تا ۲/۵ میکرومتر اشاره دارد. ویژگی کلیدی نور در این ناحیه، تعامل متفاوت با مواد است. درحالی‌که بسیاری از مواد (مانند پلاستیک، سیلیس، آب) برای نور مرئی شفاف یا کدر هستند، در ناحیه SWIR ممکن است شفافیت یا جذب انتخابی کاملاً متفاوتی از خود نشان دهند.

مثلاً آب به‌طور قوی در حدود ۱/۴ میکرومتر جذب می‌کند، درحالی‌که سیلیسیم (Si) که در سلول‌های خورشیدی و ویفرهای نیمه‌هادی استفاده می‌شود، برای طول‌موج‌های بالاتر از ۱/۱ میکرومتر شفاف می‌شود. این ویژگی‌ها اساس بازرسی غیرمخرب، طبقه‌بندی مواد و سنجش رطوبت را در صنعت تشکیل می‌دهند.

1.2 انقلاب سونی: سنسورهای SenSWIR چیستند؟

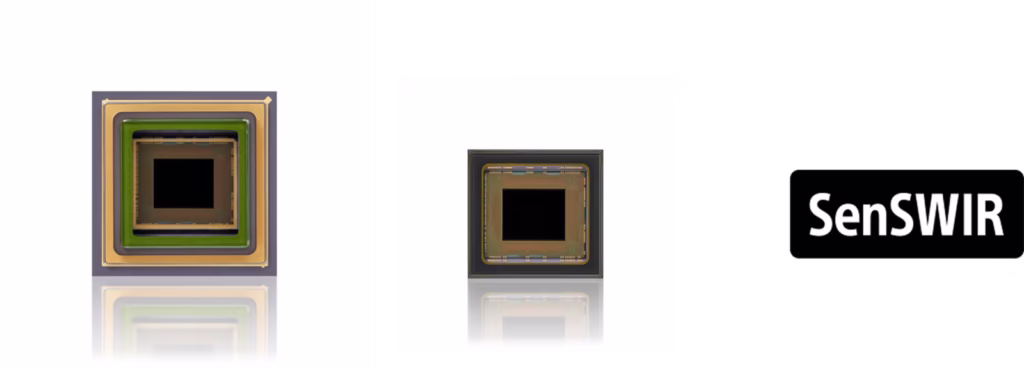

SenSWIR (Sensing Short-Wave Infrared) نام فناوری اختصاصی سونی برای تصویربرداری در ناحیه SWIR (حدود 900 تا 1700 نانومتر) است.

برخلاف سنسورهای کلاسیک SWIR که به‌طور کامل از مواد III-V مانند InGaAs ساخته می‌شوند، SenSWIR یک فناوری هیبریدی است که تلاش می‌کند بهترین ویژگی‌های دنیای InGaAs را با مزایای اکوسیستم CMOS سیلیکونی ترکیب کند.

نوآوری کلیدی SenSWIR در این است که:

• لایه جاذب نور SWIR مبتنی بر InGaAs یا مواد مشابه آن
• به‌صورت هیبریدی روی یک بَک‌پلین CMOS سیلیکونی استاندارد پیاده‌سازی می‌شود.

به بیان ساده‌تر:

🔹 InGaAs همچنان مسئول «دیدن» فوتون‌های SWIR است

🔹 CMOS سیلیکونی مسئول خوانش، پردازش و مقیاس‌پذیری تصویر است

ساختار هیبریدی SenSWIR چگونه کار می‌کند؟

در فناوری SenSWIR:

• لایه نازکی از مواد جاذب SWIR (مانند InGaAs) وظیفه تبدیل فوتون‌های SWIR به بار الکتریکی را بر عهده دارد.
• این بار الکتریکی مستقیماً به زیرلایه CMOS سیلیکونی متصل می‌شود که شامل:
  • مدارهای خوانش (Readout)
  • تقویت‌کننده‌ها
  • ADC
  • پردازش سیگنال روی چیپ
  است.

این اتصال معمولاً از طریق Hybrid Bonding یا Direct Bonding انجام می‌شود، نه ساخت کامل سنسور از InGaAs به شکل یکپارچه.

این ترکیب چه مزایایی ایجاد می‌کند؟

ترکیب InGaAs با فناوری CMOS در SenSWIR منجر به چند مزیت تحول‌آفرین می‌شود:

✅ کاهش شدید هزینه

• استفاده از ویفرهای استاندارد CMOS به‌جای ویفرهای تمام InGaAs
• افزایش بازده تولید (Yield)
• سازگاری با خطوط تولید نیمه‌هادی انبوه

✅ افزایش رزولوشن و چگالی پیکسلی

• امکان ساخت آرایه‌های بزرگ (مثلاً مگاپیکسلی)
• پیکسل‌های کوچک‌تر نسبت به سنسورهای کلاسیک InGaAs
• مناسب برای کاربردهای بینایی ماشین و تصویربرداری دقیق

✅ کاهش نیاز به خنک‌کنندگی فعال

• کاهش نویز خوانش به‌واسطه مدارهای CMOS پیشرفته
• در بسیاری از کاربردها، حذف یا ساده‌سازی کولر پلتیر

✅ کوچک‌سازی و مناسب شدن برای سیستم‌های Embedded

• ماژول‌های نازک‌تر و سبک‌تر
• مصرف توان پایین‌تر
• امکان استفاده در:
  • خطوط تولید انبوه
  • رباتیک
  • صنعت غذا و دارو
  • سیستم‌های قابل‌حمل

SenSWIR تلاش نمی‌کند InGaAs را حذف کند، بلکه آن را «قابل‌استفاده در مقیاس صنعتی» می‌کند.

یا به زبان ساده‌تر:

SenSWIR = قدرت طیفی InGaAs + مقیاس‌پذیری و ارزانی CMOS

مزایای کلیدی سنسورهای SenSWIR:

• کاهش شدید هزینه: استفاده از خط تولید CMOS استاندارد، قیمت تمام‌شده را به‌طور چشمگیری کاهش می‌دهد.
• ابعاد فشرده: حذف نیاز به خنک‌کننده‌های حجیم، امکان ساخت دوربین‌های بسیار کوچک را فراهم می‌کند.
• رزولوشن بالا: تولید سنسورهایی با رزولوشن ۵ مگاپیکسل و بالاتر به‌صورت اقتصادی امکان‌پذیر شده است.
• پاسخ طیفی گسترده: این سنسورها می‌توانند همزمان طیف مرئی (Visible) و SWIR (تا ۱/۷ میکرومتر) را ثبت کنند. به همین دلیل به آنها visSWIR گفته می‌شود.

این پیشرفت فناوری بود که بستر لازم برای خلق نسل جدید دوربین‌های SWIR صنعتی را فراهم کرد.

فصل دوم: معرفی خانواده Basler ace 2 X visSWIR

شرکت باسلر، به‌عنوان یکی از پیشگامان بینایی ماشین، این فناوری سنسور جدید را در قالب خانواده ace 2 X visSWIR به بازار عرضه کرده است. این خانواده بخشی از پلتفرم معروف و پرکاربرد ace 2 باسلر است که تضمین کننده سازگاری، سهولت ادغام و پشتیبانی نرم‌افزاری کامل است.

۲.۱ هسته فناوری: سنسورهای سونی IMX990, IMX991, IMX992, IMX993

دوربین‌های این خانواده از سنسورهای SenSWIR سونی استفاده می‌کنند که جزئیات فنی آن‌ها در جدول زیر خلاصه شده است:

همه این سنسورها قادر به ثبت همزمان تصاویر مرئی و SWIR هستند. این ویژگی منحصربه‌فرد، نیاز به دو دوربین مجزا را از بین برده و هم‌چنین کالیبراسیون و هم‌ترازی (Registration) تصاویر را بسیار ساده می‌کند.

۲.۲ طراحی سخت‌افزاری و رابط‌ها

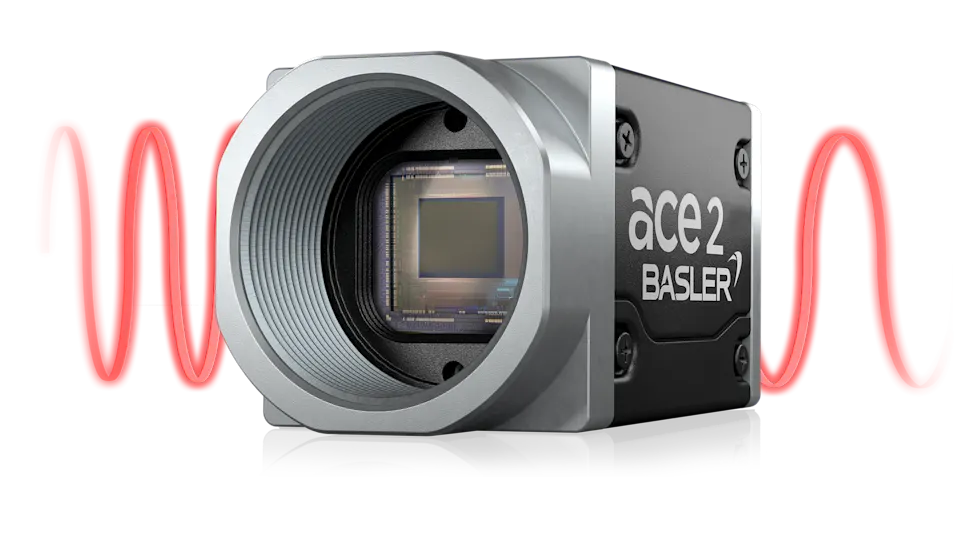

دوربین‌های ace 2 X visSWIR در بدنه فشرده و مستحکم پلتفرم ace 2 ارائه می‌شوند. ابعاد کوچک (معمولاً ۲۹x۲۹x۴۱ میلی‌متر) امکان نصب آن‌ها را در فضای محدود ماشین‌آلات صنعتی فراهم می‌کند.

رابط‌های ارتباطی:

• Gigabit Ethernet (GigE): پرکاربردترین رابط برای فواصل متوسط تا بلند، با پشتیبانی از پروتکل‌های صنعتی مانند GigE Vision و GenTL. قابلیت PoE (Power over Ethernet) در برخی مدل‌ها، سیم‌کشی را ساده‌تر می‌کند.
• USB 3.0: گزینه‌ای ایده‌آل برای سیستم‌های کامپیوتری دسکتاپ یا پرتابل، با نرخ انتقال داده بالا و پیکربندی ساده Plug-and-Play.

ویژگی‌های سخت‌افزاری پیشرفته:

• PGI (Pixel Grid Interpolation): الگوریتم اختصاصی باسلر برای بهبود کیفیت تصویر، افزایش وضوح لبه‌ها و کاهش نویز.
• همگام‌سازی دقیق: پشتیبانی از ورودی/خروجی‌های I/O و پروتکل‌های زمانی دقیق مانند PTP (Precision Time Protocol) برای هماهنگی در سیستم‌های چنددوربینه.
• دمای کاری گسترده: طراحی شده برای عملکرد مطمئن در محیط‌های صنعتی چالش‌برانگیز.





۲.۳ مقایسه با دوربین‌های SWIR سنتی (InGaAs)

جدول زیر به‌وضوح مزیت رقابتی خانواده ace 2 X visSWIR را نشان می‌دهد:

فصل سوم: کاربردهای کلیدی در صنعت و علم

توانایی “دیدن” در ناحیه SWIR، راه‌حل‌هایی برای چالش‌های قدیمی ارائه می‌دهد که با بینایی مرئی قابل حل نبودند. در ادامه، چند کاربرد برجسته را بررسی می‌کنیم.

۳.۱ کنترل کیفیت و بازرسی در صنایع غذایی

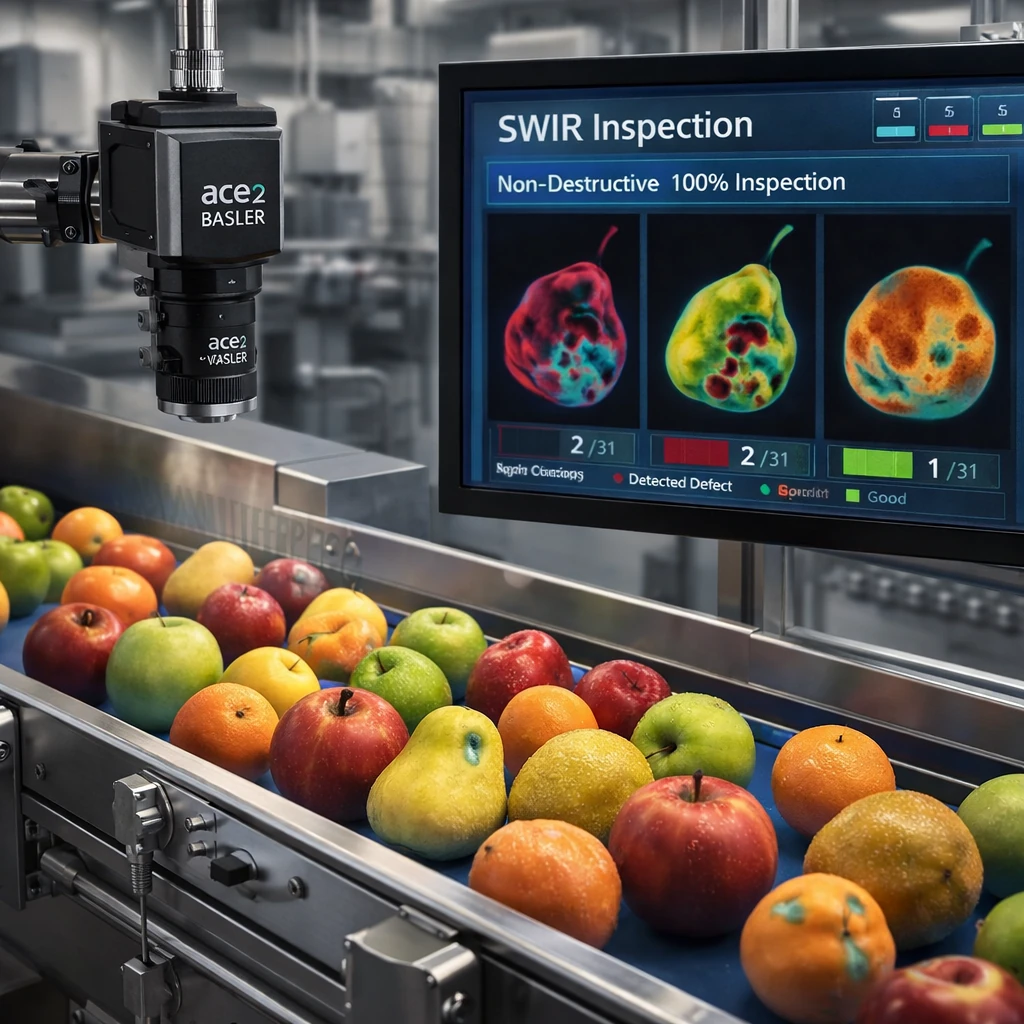

• تشخیص لهیدگی و آسیب داخلی میوه‌ها: نور SWIR می‌تواند به داخل بافت میوه‌هایی مانند سیب، گلابی یا مرکبات نفوذ کند. مناطق له‌شده یا فاسد، به‌دلیل تغییر در ساختار سلولی و محتوای آب، الگوی جذب یا پراکندگی متفاوتی دارند که در تصویر SWIR آشکار می‌شود. این امکان، بازرسی ۱۰۰٪ و غیرمخرب را جایگزین نمونه‌برداری تصادفی می‌کند.
• سنجش رطوبت خشک‌بار: محصولاتی مانند غلات، قهوه یا آجیل، سطح رطوبت مشخصی برای حفظ کیفیت و جلوگیری از کپک‌زدنی نیاز دارند. از آنجایی که آب به‌طور انتخابی در طول‌موج‌های خاصی از SWIR جذب می‌کند، می‌توان درصد رطوبت را به‌صورت غیرتماسی و بلادرنگ اندازه‌گیری کرد.
• تشخیص ناخالصی‌های آلی: شناسایی قطعات حشرات، مو یا پلاستیک در میان مواد غذایی که رنگ و بافت مشابهی دارند، با نور مرئی دشوار است. این ناخالصی‌ها اغلب پاسخ طیفی متفاوتی در ناحیه SWIR ارائه می‌دهند و قابل تشخیص می‌شوند.





۳.۲ بازرسی الکترونیک و نیمه‌هادی‌ها

• بازرسی زیر ماسک لحیم بشود (Solder Mask Inspection): روی بردهای مدار چاپی (PCB)، لایه سبزرنگ ماسک لحیم، برای چشم غیرمسلح کدر است. اما نور SWIR (به ویژه بین ۱/۲ تا ۱/۷ میکرومتر) می‌تواند از این لایه عبور کند و اتصال‌های لحیم‌کاری شده، شکاف‌ها یا نقص‌های زیر آن را آشکار کند.
• کنترل کیفیت سلول‌های خورشیدی: سلول‌های خورشیدی سیلیکونی برای نور SWIR شفاف هستند. این امکان، بازرسی لایه‌های داخلی، ترک‌های ریز (micro-cracks) و ناخالصی‌ها را قبل از بسته‌بندی نهایی فراهم می‌آورد و از اتلاف منابع در مراحل بعدی تولید جلوگیری می‌کند.
• آنالیز ویفرهای سیلیسیم: مشابه سلول خورشیدی، می‌توان ضخامت لایه‌ها، یکنواختی و نقص‌های کریستالی را در ویفرهای نیمه‌هادی بررسی کرد.

۳.۳ علوم زیستی و پزشکی

• تصویربرداری از رگ‌های خونی (Angiography): رنگ‌های فلورسنت یا کنتراست‌زای خاصی وجود دارند که در ناحیه SWIR تابش می‌کنند. از آنجایی که بافت‌های زیستی نویز و جذب کمتری در SWIR دارند، تصاویر با کنتراست بالا و عمق نفوذ بیشتر از شبکه عروقی به دست می‌آید که برای تحقیقات سرطان یا بیماری‌های عروقی حیاتی است.
• ردیابی نانوذرات: نانوذرات مهندسی‌شده برای هدف‌گیری تومورها، اغلب می‌توانند در ناحیه SWIR شناسایی شوند. دوربین‌های visSWIR امکان تصویربرداری همزمان از آناتومی مرئی و توزیع نانوذرات را فراهم می‌کنند.
• مطالعات گیاهی: بررسی سلامت گیاه، توزیع آب در برگ‌ها و فرآیندهای فتوسنتز با استفاده از انعکاس SWIR امکان‌پذیر است.

۳.۴ صنایع شیمیایی، پلاستیک و بازیافت

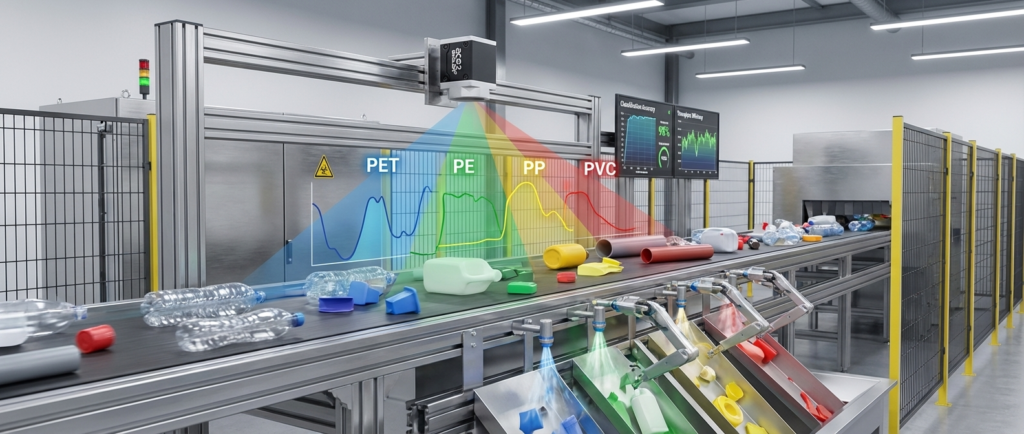

• طبقه‌بندی خودکار پلیمرها (Plastic Sorting): انواع مختلف پلاستیک (مانند PET, PE, PP, PVC) الگوی جذب طیفی متمایزی در ناحیه SWIR دارند. سیستم‌های مجهز به دوربین SWIR و الگوریتم‌های طیف‌سنجی می‌توانند این مواد را روی نوار نقاله با سرعت بالا و دقت زیاد از هم جدا کنند، که برای صنعت بازیافت بسیار ارزشمند است.
• سنجش غلظت مایعات: بسیاری از مایعات شیمیایی (مانند روغن‌ها، حلال‌ها) را می‌توان بر اساس جذب SWIR، شناسایی و غلظت آن‌ها را اندازه‌گیری کرد.





۳.۵ امنیت و نظارت

• شناسایی مواد از راه دور: توانایی تشخیص مواد خاص (مانند مواد شیمیایی یا بیولوژیکی) در بسته‌ها یا روی سطوح از فاصله ایمن.
• بینایی در شرایط نامساعد: نور SWIR بهتر از نور مرئی از مه دود، غبار یا دود نازک عبور می‌کند و می‌تواند در سیستم‌های نظارتی تحت این شرایط بهبود ایجاد کند.

فصل چهارم: ملاحظات عملی برای استقرار

استفاده مؤثر از دوربین‌های SWIR، مستلزم توجه به چندین عامل کلیدی است که در ادامه به آن‌ها می‌پردازیم.

۴.۱ انتخاب لنز مناسب

سنسورهای visSWIR به نور در محدوده ۰/۴ تا ۱/۷ میکرومتر حساس هستند. لنزهای استاندارد شیشه‌ای (Silica) که برای نور مرئی طراحی شده‌اند، معمولاً در طول‌موج‌های بالاتر از ۱ میکرومتر به‌شدت جذب دارند و مناسب نیستند.

گزینه‌های مناسب لنز برای SWIR:

• لنزهای SWIR-optimized: لنزهای مخصوصی که با پوشش‌های ضدبازتاب و مواد نوری (مانند شیشه فلوئورید کلسیم CaF2 یا سیلیسیم سی‌آر شده) ساخته شده‌اند تا انتقال نور را در کل محدوده visSWIR به حداکثر برسانند. این لنزها معمولاً با برچسب “SWIR” یا “۰/۴-۱/۷µm” مشخص می‌شوند.
• لنزهای Telecentric: برای کاربردهای اندازه‌گیری دقیق که پرسپکتیو نباید تغییر کند، لنزهای تله‌سنتریک طراحی‌شده برای SWIR در دسترس هستند.

نکته: اکثر دوربین‌های ace 2 X visSWIR از مونت C پشتیبانی می‌کنند، بنابراین یافتن لنز مناسب آسان است.





۴.۲ نورپردازی

منبع نور باید طیف مناسبی برای روشن کردن صحنه در ناحیه SWIR داشته باشد.

• منابع نور مرئی (مانند LEDهای سفید): بخشی از خروجی آن‌ها ممکن است در ناحیه SWIR ساطع شود، اما اغلب ناکافی است.
• منابع نور مادون‌قرمز (IR): LEDهای SWIR با طول‌موج مرکزی خاص (مثلاً ۱۳۰۰nm، ۱۴۵۰nm، ۱۵۵۰nm) در دسترس هستند و می‌توانند تصویر را به‌طور مؤثر روشن کنند.
• نورپرداری پخش‌شده (Diffuse) در مقابل مستقیم: بسته به کاربرد (بازرسی سطح در مقابل نفوذ در حجم)، الگوی نورپردازی باید به دقت انتخاب شود تا از انعکاس‌های آینه‌ای (Specular) یا سایه‌های شدید جلوگیری شود.

۴.۳ نرم‌افزار و توسعه

باسلر دوربین‌های خود را با کیت توسعه نرم‌افزار (SDK) قدرتمند pylon همراه می‌کند. این SDK:

• از استانداردهای جهانی GigE Vision و USB3 Vision پشتیبانی می‌کند.
• با زبان‌های برنامه‌نویسی متعدد (C++, C#, Python, etc.) و محیط‌های توسعه (Halcon, LabVIEW, MATLAB) سازگار است.
• ابزارهای مفیدی مانند pylon Viewer را برای تنظیم پارامترهای دوربین، ضبط تصاویر و آزمایش اولیه ارائه می‌دهد.

برای پردازش تصاویر SWIR، ممکن است به الگوریتم‌های تخصصی‌تری نسبت به پردازش تصاویر مرئی نیاز باشد:

• تصحیح تاریک (Dark Current Correction): برای حذف نویز حرارتی سنسور.
• تصحیح غیریکنواختی (Flat-field Correction): برای جبران تغییرات حساسیت پیکسل‌به‌پیکسل و غیریکنواختی نورپردازی.
• آنالیز چندطیفی (Multispectral Analysis): استخراج اطلاعات از کانال‌های مرئی و SWIR به‌صورت مجزا یا ترکیبی.





۴.۴ کالیبراسیون و نگهداری

• کالیبراسیون طیفی: برای کاربردهای سنجش کمی (مانند اندازه‌گیری رطوبت یا غلظت)، سیستم باید با نمونه‌های مرجع با مقادیر شناخته شده کالیبره شود.
• پاک‌سازی لنز: لنزها و فیلترهای SWIR مانند لنزهای مرئی به گردوغبار حساس هستند. باید با روش‌های مناسب و بدون آسیب زدن به پوشش‌های حساس، تمیز شوند.
• کنترل دما: اگرچه این دوربین‌ها به خنک‌کننده فعال نیازی ندارند، اما عملکرد بهینه آن‌ها در محدوده دمایی مشخصی تضمین شده است. اطمینان از تهویه مناسب در محفظه نصب، مهم است.

فصل پنجم: نتیجه‌گیری و چشم‌انداز آینده

خانواده Basler ace 2 X visSWIR بیش از یک محصول جدید است؛ آن‌ها نمایانگر یک تغییر پارادایم در دسترس‌پذیری فناوری بینایی SWIR هستند. با ترکیب سنسورهای پیشگامانه سونی (SenSWIR) و پلتفرم صنعتی اثبات‌شده ace 2، باسلر موفق شده است موانع اصلی هزینه، اندازه و پیچیدگی را از سر راه بردارد.

نقاط قوت کلیدی این فناوری:

• دموکراتیزه کردن SWIR: امکان استفاده از بینایی SWIR را برای طیف وسیعی از صنایع که قبلاً از عهده هزینه آن برنمی‌آمدند، فراهم کرده است.
• دوگانگی مرئی-SWIR: قابلیت ثبت همزمان، نیاز به سیستم‌های دوگانه را حذف و دقت و سرعت بازرسی را افزایش داده است.
• یکپارچه‌سازی آسان: سازگاری کامل با زیرساخت‌های نرم‌افزاری و سخت‌افزاری موجود در بینایی ماشین، استقرار آن را تسریع می‌کند.

چشم‌انداز آینده:

• افزایش رزولوشن و حساسیت: انتظار می‌رود نسل‌های آینده سنسورهای SenSWIR با رزولوشن بالاتر و نویز کمتر به بازار بیایند.
• ادغام با هوش مصنوعی (AI): ترکیب داده‌های غنی طیفی SWIR با الگوریتم‌های یادگیری عمیق، می‌تواند دقت و قابلیت تشخیص سیستم‌های بازرسی خودکار را به سطح بی‌سابقه‌ای برساند.
• گسترش به بازارهای جدید: با کاهش مداوم قیمت، کاربردهایی مانند کشاورزی دقیق (Precision Agriculture)، کنترل کیفیت منسوجات و بازرسی خودرو نیز می‌توانند از این فناوری بهره ببرند.

در پایان، دوربین‌های Basler ace 2 X visSWIR تنها یک ابزار نیستند، بلکه یک توانمندساز (Enabler) هستند. آن‌ها به مهندسان و پژوهشگران قدرت می‌دهند تا چالش‌های قدیمی را از زاویه‌ای کاملاً جدید ببینند و راه‌حل‌های نوآورانه‌ای خلق کنند. همان‌طور که آرتور سی. کلارک گفته است: “هر فناوری به‌اندازه کافی پیشرفته، از جادو قابل تشخیص نیست.” به‌نظر می‌رسد بینایی SWIR مقرون‌به‌صرفه، در آستانه تبدیل شدن به چنین “جادوی” کاربردی در خطوط تولید و آزمایشگاه‌های سراسر جهان است.
