1. مقدمه: انقلاب اینترفیسها در دوربینهای صنعتی
صنعت بینایی ماشین در سالهای اخیر شاهد تحولی شگرف بوده است. اگرچه کیفیت سنسور و وضوح تصویر کماکان عوامل حیاتی هستند، اما اینترفیس ارتباطی دوربین به یک معیار تعیینکننده تبدیل شده است. انتخاب اینترفیس مناسب، مستقیماً بر سرعت انتقال داده، فاصله نصب، پیچیدگی سیمکشی، هزینه سیستم نهایی و حتی قابلیت توسعه آن تاثیر میگذارد.
در گذشته، انتخابها محدود به گزینههایی مانند USB 2.0 (با پهنای باند کم) یا رابطهای اختصاصی گرانقیمت بود. امروزه، استانداردهای باز و پرسرعتی مانند USB 3.0، GigE Vision و 5GigE مرزهای جدیدی را تعریف کردهاند. سری ace 2 دوربینهای باسلر، درست در نقطه اوج این تحول قرار دارد و هر سه اینترفیس مدرن را در یک پلتفرم سختافزاری بهینه و فشرده ارائه میدهد. این موضوع به مهندسان و طراحان سیستم این آزادی عمل را میدهد که بدون تغییر در طراحی مکانیکی یا منطق نرمافزاری اصلی، تنها با انتخاب مدل مناسب، به نیازهای ارتباطی پروژه خود پاسخ دهند.

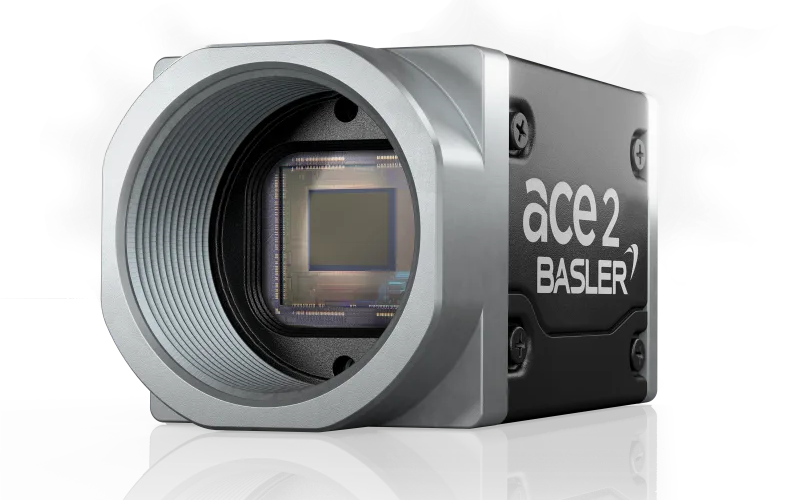

2. سری ace 2 باسلر: معرفی کلی و فلسفه طراحی
سری ace 2 جانشین موفق سری ace کلاسیک است و دو خط محصول Basic و Pro را شامل میشود. فلسفه طراحی این سری بر سه پایه استوار است:
- تنوع: ارائه گستردهترین انتخاب سنسورهای CMOS از تولیدکنندگان پیشرو (عمدتاً سونی و Gpixel) با رزولوشن از ۲.۳ مگاپیکسل تا ۲۴ مگاپیکسل.
- انعطافپذیری: پشتیبانی همزمان از چندین اینترفیس ارتباطی در یک فرمفاکتور ثابت.
- کارایی: بهینهسازی سختافزار و نرمافزار برای دستیابی به بالاترین فریمریت و پایینترین تاخیر ممکن.
دوربینهای این سری در ابعاد فشرده (به عنوان مثال ۴۲.۸ در ۲۹ در ۲۹ میلیمتر برای مدلهای USB 3.0) ساخته شدهاند و از mount استاندارد C-mount پشتیبانی میکنند. این ویژگیها، ace 2 را به گزینهای ایدهآل برای ادغام در دستگاههای موجود، سیستمهای رباتیک و کاربردهای embedded vision تبدیل کرده است.

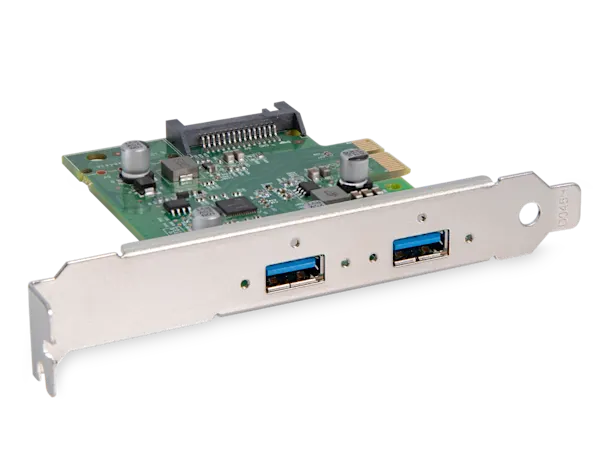

3. اینترفیس USB 3.0 در ace 2: سرعت، سادگی و همهکاره بودن
معماری و استاندارد USB3 Vision
اینترفیس USB 3.0 (یا USB 3.1 Gen 1) در ace 2 از استاندارد صنعتی USB3 Vision تبعیت میکند. این استاندارد، که توسط گروه Automating Imaging Association (AIA) تعریف شده، مشکل ناسازگاری درایورها و پیچیدگیهای برنامهنویسی دوربینهای USB را برطرف کرده است. با USB3 Vision، دوربین دقیقاً مانند یک دستگاه ذخیرهسازی یا وبکم استاندارد توسط سیستم شناسایی میشود و کنترل آن از طریق یک API یکپارچه و مستقل از سختافزار ممکن میگردد.
از نظر سرعت، اینترفیس نظری ۵ گیگابیت بر ثانیه (حدود ۶۰۰ مگابایت بر ثانیه) را ارائه میدهد. در عمل، با در نظر گرفتن سربارهای پروتکل، دوربینهای ace 2 میتوانند به سرعت انتقال پایدار بیش از ۴۰۰ مگابایت بر ثانیه دست یابند. این پهنای باند برای پشتیبانی از مدلهای پرسرعتی مانند a2A1920-160umPRO که با فریمریت ۱۶۰ فریم بر ثانیه در رزولوشن ۱۹۲۰x1200 کار میکند، کاملاً کافی است. حتی در مدلهای با رزولوشن بالاتر مانند a2A3840-45umPRO (۸.۳ مگاپیکسل)، فریمریت قابل توجه ۴۵ فریم بر ثانیه به راحتی قابل دستیابی است.
مقایسه مدلهای Basic و Pro
- خط Basic (مانند a2A1920-160umBAS): این مدلها راهحلی مقرونبهصرفه برای کاربردهای استاندارد هستند. ویژگیهای پیشرفتهتری مانند Hardware Trigger یا خروجی Strobe در آنها ممکن است محدود یا غیرفعال باشد. محدوده دمای عملیاتی معمولاً وسیعتر است (مثلاً ۱۰- تا ۶۰+ درجه سانتیگراد).
- خط Pro (مانند a2A1920-160umPRO): این دوربینها برای کاربردهای حرفهای و زمانحساس طراحی شدهاند. تمامی ویژگیهای سختافزاری از جمله تریگر و استروب فعال هستند. پردازش تصویر onboard (مانند Look-Up Tables یا LUTها) پیشرفتهتر است و اغلب از فناوری Compression Beyond بهره میبرند که امکان افزایش فریمریت را فراهم میکند. محدوده دمای عملیاتی ممکن باریکتر اما کنترلشدهتر است (مثلاً ۰ تا ۵۰ درجه سانتیگراد).
مزایای کلیدی
- Plug-and-Play: نصب و راهاندازی بسیار ساده، مشابه یک وبکم معمولی.
- تامین قدرت (Power over USB): در بسیاری از مدلها، دوربین میتواند تمامی توان مورد نیاز خود را از طریق کابل USB دریافت کند، که نیاز به منبع تغذیه جداگانه را حذف مینماید.
- هزینه پایین کابلکشی: کابلهای USB 3.0 استاندارد، در مقایسه با کابلهای اترنت صنعتی، ارزانتر و در دسترستر هستند.
- پشتیبانی گسترده: تقریباً تمامی کامپیوترهای مدرن دارای پورت USB 3.0 هستند.
محدودیتها و ملاحظات
- حداکثر طول کابل: بدون استفاده از تقویتکنندهها (repeater)، طول کابل USB 3.0 به طور معمول به ۳ تا ۵ متر محدود است.
- حساسیت به نویز: در محیطهای صنعتی پرنویز، ممکن است نیاز به استفاده از کابلهای شیلددار با کیفیت بالا باشد.
4. اینترفیس GigE در ace 2: قدرت اترنت صنعتی
استاندارد GigE Vision و مزیتها
اینترفیس Gigabit Ethernet (GigE) در ace 2 بر اساس استاندارد GigE Vision است. این استاندارد نیز توسط AIA تعریف شده و از پروتکلهای استاندارد اترنت (UDP/IP) برای انتقال تصویر استفاده میکند. بزرگترین مزیت GigE، قابلیت استفاده از کابلکشی اترنت تا فاصله ۱۰۰ متر است. این موضوع امکان استقرار دوربین در فاصلهای دور از کامپیوتر میزبان را فراهم میآورد که در خطوط تولید طولانی یا محیطهای بزرگ حیاتی است.
Power over Ethernet (PoE)
بسیاری از مدلهای GigE ace 2 (مانند a2A1920-51gmBAS) از استاندارد IEEE 802.3af (PoE) یا 802.3at (PoE+) پشتیبانی میکنند. این قابلیت به معنای انتقال همزمان داده و توان الکتریکی از طریق تنها یک کابل اترنت است. این امر نصب را بسیار ساده کرده و هزینههای مربوط به سیمکشی برق جداگانه را از بین میبرد. یک سوئیچ PoE یا اینجکتور (injector) مرکزی میتواند چندین دوربین را به طور همزمان تغذیه کند.
بررسی مدلهای شاخص
مدل a2A1920-51gmBAS یک نمونه کلاسیک از دوربین GigE Basic است. با سنسور سونی IMX392 (۱/۲.۳ اینچ) و خروجی ۵۱ فریم بر ثانیه در رزولوشن ۱۹۲۰x120۰، گزینهای ایدهآل برای بازرسیهای بصری با سرعت متوسط است. مدل Pro آن (a2A1920-51gmPRO) با فریمریت بالاتر (تا ۱۰۰ فریم بر ثانیه با فشردهسازی) و ویژگیهای کنترل نوری کامل، برای کاربردهای سریعتر مانند خواندن بارکد روی خطوط تولید سریع مناسبتر است.
کاربرد در سیستمهای توزیعشده
به لطف طبیعت شبکهای اترنت، میتوان چندین دوربین GigE را به یک سوئیچ متصل کرد و سپس تنها با یک کابل به کامپیوتر میزبان مرتبط ساخت. این معماری برای سیستمهای بینایی ماشین با چندین دوربین (مانند بازرسی ۳۶۰ درجه از یک محصول) بسیار مقرونبهصرفه و قابل مدیریت است.
5. اینترفیس 5GigE در ace 2: پهنای باند بسیار بالا برای آینده
معرفی فناوری
اینترفیس 5GigE (یا 5GigE Vision) نسل بعدی اترنت صنعتی است که پهنای باند نظری ۵ گیگابیت بر ثانیه را ارائه میدهد. این سرعت، پنج برابر بیشتر از GigE استاندارد است. در سری ace 2، این اینترفیس در مدلهایی مانند a2A1920-165g5mBAS پیادهسازی شده است.
نیازمندیهای سختافزاری
برای بهرهبرداری کامل از 5GigE، به اجزای زیر نیاز است:
- کابلکشی: باید از کابلهای CAT6a (یا بالاتر) با شیلدینگ مناسب استفاده کرد تا از افت سیگنال در فرکانسهای بالا جلوگیری شود. حداکثر فاصله مجاز همچنان ۱۰۰ متر است.

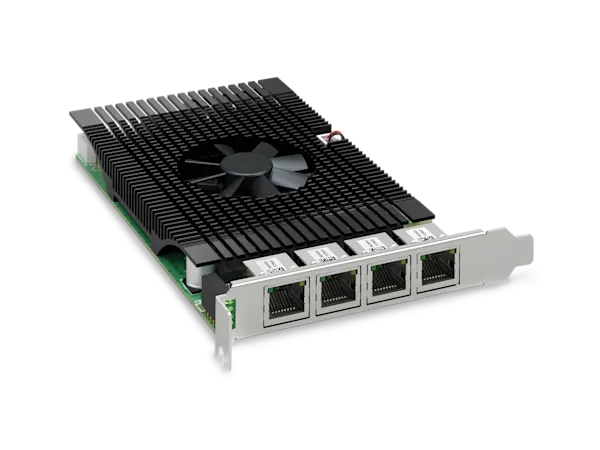

- سوئیچها و کارتهای شبکه: سوئیچها و کارتهای شبکه میزبان نیز باید از استاندارد 2.5GBASE-T یا 5GBASE-T پشتیبانی کنند.
کاربردهای ویژه
این پهنای باند فوقالعاده برای کاربردهای زیر ایدهآل است:
- تصویربرداری با فریمریت بسیار بالا (High-Speed Imaging): برای تحلیل حرکتهای فوقسریع در تحقیقات علمی یا تستهای تخریب.
- دوربینهای با رزولوشن بسیار بالا: انتقال بیدرنگ داده از سنسورهای ۲۰+ مگاپیکسلی بدون نیاز به فشردهسازی تهاجمی.
- سیستمهای استریو یا چندطیفی (Multispectral): که در آن داده چندین سنسور به طور همزمان باید منتقل شود.

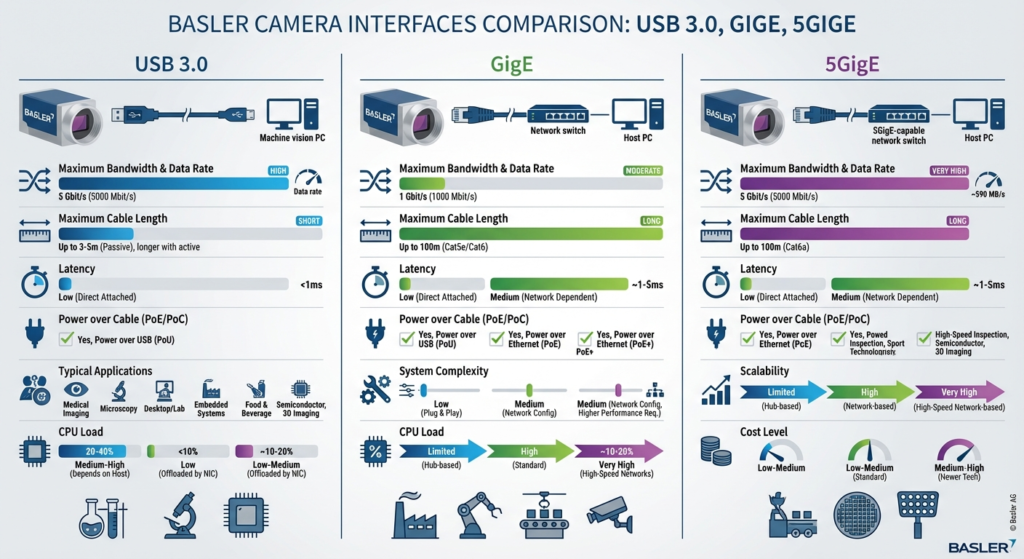

6. مقایسه جامع اینترفیسها: کدام گزینه برای شما مناسب است؟
| معیار مقایسه | USB 3.0 | GigE (1GbE) | 5GigE |
|---|---|---|---|
| پهنای باند نظری | 5 Gbps (≈ 600 MB/s) | 1 Gbps (≈ 125 MB/s) | 5 Gbps (≈ 600 MB/s) |
| پهنای باند عملی پایدار | 400 تا 500 MB/s | 100 تا 115 MB/s | 400 تا 500 MB/s |
| حداکثر فاصله کابل | ۳ تا ۵ متر | تا ۱۰۰ متر | تا ۱۰۰ متر (CAT6a) |
| تأمین توان | Power over USB | Power over Ethernet (PoE) | PoE / PoE++ (در برخی مدلها) |
| هزینه کابلکشی | کم | متوسط | بالا |
| پیچیدگی زیرساخت | بسیار کم (نقطه به نقطه) | متوسط (سوئیچ شبکه) | بالا (NIC و سوئیچ خاص) |
| مقاومت در برابر نویز صنعتی | متوسط | بالا | بالا (با کابل شیلددار) |
| بهترین کاربرد | سیستمهای Embedded، رباتیک، آزمایشگاهی | خطوط تولید، سیستمهای چنددوربینه | کاربردهای فوقسریع و دیتای حجیم |
راهنمای انتخاب:
- USB 3.0 را انتخاب کنید اگر: پروژه شما فاصله کوتاهی دارد، به سادگی و هزینه پایین اولویت میدهد، و سرعت آن برای نیاز شما کافی است.
- GigE را انتخاب کنید اگر: نیاز به نصب دوربین در فاصله دور دارید، قصد استفاده از PoE را دارید، یا میخواهید یک شبکه چنددوربینه مقرونبهصرفه ایجاد کنید.
- 5GigE را انتخاب کنید اگر: به پهنای باندی بیش از آنچه GigE ارائه میدهد نیاز دارید، اما محدودیت طول کابل USB برای شما مشکلساز است و بودجه برای زیرساخت شبکه پیشرفتهتر را دارید.
7. فراتر از سختافزار: قابلیتهای نرمافزاری و استانداردها
قدرت واقعی سری ace 2 در یکپارچهسازی بیدرنگ سختافزار و نرمافزار نهفته است.
- GenICam: تمامی دوربینهای ace 2 از استاندارد GenICam (Generic Interface for Cameras) پیروی میکنند. این استاندارد یک لایه انتزاعی ایجاد میکند که در آن تمامی پارامترهای دوربین (مانند ExposureTime, Gain, TriggerMode) به روشی یکسان و مستقل از مدل یا اینترفیس، در دسترس هستند. این موضوع، توسعه نرمافزار و جابجایی بین مدلهای مختلف را بسیار ساده میکند.
- Basler pylon SDK: باسلر کیت توسعه نرمافزار (SDK) قدرتمند خود به نام pylon را ارائه میدهد. این SDK شامل درایورها، ابزارهای کنترلی (مانند pylon Viewer) و APIهای سطح بالا برای زبانهای C++, C#, Python و دیگران است. pylon به توسعهدهندگان این امکان را میدهد که به سرعت دوربین را راهاندازی کرده و بر روی منطق پردازش تصویر خود تمرکز کنند.
- ویژگیهای پیشرفته کنترل: امکان تنظیم دقیق پارامترها از طریق پتنت ششمحوره باسلر برای کنترل کنتراست، روشنایی و بازتولید رنگ. همچنین پشتیبانی از Look-Up Tables (LUT) برای تصحیح گاما و mapping شدتهای خاص.
8. کاربردهای عملی در صنایع مختلف
- اتوماسیون صنعتی: بازرسی خودکار قطعات، شناسایی عیوب، هدایت ربات برای برداشتن و گذاشتن (Pick & Place).
- رباتیک خدماتی و صنعتی: نقشهبرداری از محیط، تشخیص اشیاء و مسیریابی برای رباتهای متحرک و بازوهای رباتیک.
- علوم زیستی و پزشکی: خودکارسازی فرآیندهای میکروسکوپی، شمارش سلول، کمک در تشخیصهای پاتولوژی.
- حملونقل و خودرو: سیستمهای نظارتی در وسایل نقلیه خودران، بازرسی بدنه خودرو، خواندن پلاک.
9. مزایای رقابتی سری ace 2: چرا این دوربینها برجسته هستند؟
- یک پلتفرم، بینهایت پیکربندی: با ترکیب سنسورهای مختلف (از سونی IMX392 تا سنسورهای Gpixel با رزولوشن بالا) و اینترفیسهای متفاوت، میتوان دوربینی کاملاً سفارشی برای هر نیاز ساخت.
- کاهش ریسک و زمان توسعه: سازگاری با استانداردهای جهانی (USB3 Vision, GigE Vision, GenICam) به معنای دسترسی به انبوهی از نرمافزارها، کتابخانهها و دانش فنی موجود است.
- قابلیت اطمینان در شرایط سخت: طراحی مقاوم، محدوده دمای عملیاتی گسترده و پشتیبانی از ویژگیهایی مانند دنبالهبوت امن (Secure Boot) در مدلهای Pro، عملکرد بیوقفه را در محیطهای صنعتی تضمین میکند.
- پشتیبانی فنی و جامعه فعال: باسلر به عنوان یک بازیگر پیشرو، مستندات فنی جامع، فایلهای CAD و پشتیبانی فنی مستقیم ارائه میدهد.
10. نتیجهگیری و دورنمای آینده
سری ace 2 دوربینهای باسلر، با ارائه همزمان اینترفیسهای USB 3.0، GigE و 5GigE در یک پلتفرم واحد، انعطافپذیری بیسابقهای را به دنیای بینایی ماشین آورده است. این امر به مهندسان اجازه میدهد تا بدون مصالحه در کیفیت تصویر یا عملکرد، دقیقاً راهحل ارتباطی مناسب برای چالش خود را انتخاب کنند. چه یک سیستم embedded فشرده با USB 3.0 بسازید، چه یک خط تولید گسترده با دوربینهای PoE مبتنی بر GigE، یا یک سیستم تحقیقاتی فوقسریع با 5GigE، ace 2 پاسخی در خود دارد.
آینده اینترفیسها به سمت سرعتهای بالاتر (مانند 10GigE و فراتر از آن)، استفاده از اتصالات بیسیم با تأخیر کم برای رباتهای متحرک، و یکپارچهسازی عمیقتر با چارچوبهای پردازش لبه (Edge AI) در حال حرکت است. سری Basler ace 2 با معماری مدولار و مبتنی بر استانداردهای باز، بهخوبی برای پذیرش و پشتیبانی از این نوآوریهای آینده آماده شده است.
در نهایت، انتخاب بین USB 3.0، GigE و 5GigE دیگر یک محدودیت نیست، بلکه یک استراتژی طراحی است. با درک عمیق از مزایا و محدودیتهای هر کدام که در این مقاله به تفصیل شرح داده شد، شما اکنون میتوانید با اطمینان، دوربین ace 2 مناسب را انتخاب کرده و سیستم بینایی ماشین قدرتمند، قابل اعتماد و مقرونبهصرفه خود را بسازید.
مدلهای Basic برای کاربردهای استاندارد بینایی ماشین با قیمت مقرونبهصرفه طراحی شدهاند، در حالی که مدلهای Pro در سری ace 2 (ace 2 Series) دارای ویژگیهای پیشرفتهتری مانند Compression Beyond برای افزایش فریمریت، PGI برای بهبود تصویر و امکانات سختافزاری کامل مانند تریگر و استروب هستند.
اگر نیاز به کابلکشی بیش از ۵ متر دارید، مدلهای مجهز به اینترفیس GigE در سری ace 2 (ace 2 Series) بهترین گزینه هستند. این مدلها امکان انتقال داده تا فاصله ۱۰۰ متری را بدون افت کیفیت فراهم میکنند.
خیر، یکی از مزایای بزرگ مدلهای USB 3.0 در سری ace 2 (ace 2 Series) قابلیت “Power over USB” است. این یعنی دوربین میتواند برق مورد نیاز خود را مستقیماً از طریق کابل USB متصل به کامپیوتر دریافت کند و نیاز به کابل برق جداگانه را حذف نماید.
فناوری 5GigE در سری ace 2 (ace 2 Series) پهنای باندی ۵ برابر بیشتر از GigE معمولی ارائه میدهد. این ویژگی برای پروژههایی که نیاز به رزولوشن بسیار بالا یا فریمریت سریع دارند، اما همچنان به طول کابل بلند اترنت نیاز دارند، ایدهآل است.
بله، اکثر مدلهای GigE و 5GigE در سری ace 2 (ace 2 Series) از استاندارد PoE پشتیبانی میکنند. این قابلیت اجازه میدهد تا داده و برق تنها از طریق یک کابل شبکه (LAN) منتقل شود که نصب را در محیطهای صنعتی بسیار ساده میکند.
در ساخت سری ace 2 (ace 2 Series) از جدیدترین و باکیفیتترین سنسورهای CMOS برندهای معتبری مانند Sony (سری IMX) و Gpixel استفاده شده است که تنوع رزولوشن از ۲.۳ تا ۲۴ مگاپیکسل را فراهم میکنند.
بهترین نرمافزار برای این دوربینها، پکیج نرمافزاری Basler pylon است. این نرمافزار با پشتیبانی کامل از استانداردهای GenICam، راهاندازی و برنامهنویسی تمام مدلهای سری ace 2 (ace 2 Series) را بسیار آسان میکند.
طبق استاندارد، حداکثر طول کابل برای مدلهای USB 3.0 در سری ace 2 (ace 2 Series) حدود ۳ تا ۵ متر است. برای فواصل بیشتر، باید از کابلهای اکتیو، فیبر نوری یا اینترفیس GigE استفاده کنید.
بله، سری ace 2 (ace 2 Series) با بدنه فشرده و مقاوم طراحی شده است. این دوربینها دارای محدوده دمای عملیاتی گسترده هستند و در برابر لرزش و شوکهای معمول در محیطهای صنعتی و خطوط تولید دوام بالایی دارند.
به دلیل تنوع اینترفیس و سنسور، سری ace 2 (ace 2 Series) در طیف وسیعی از صنایع شامل اتوماسیون کارخانجات (کنترل کیفیت)، رباتیک، پزشکی (میکروسکوپی)، و سیستمهای حملونقل هوشمند (ITS) کاربرد دارد.
