درک نسبت سیگنال به نویز (SNR) در دوربین‌ها
نسبت سیگنال به نویز (SNR) یکی از عوامل کلیدی در تعیین کیفیت تصویر در دوربین‌ها است. این نسبت نشان‌دهنده‌ی میزان سیگنال مفید (نور) در مقایسه با نویز ناخواسته در یک تصویر است. SNR بالاتر…
نسبت سیگنال به نویز (SNR) یکی از عوامل کلیدی در تعیین کیفیت تصویر در دوربین‌ها است. این نسبت نشان‌دهنده‌ی میزان سیگنال مفید (نور) در مقایسه با نویز ناخواسته در یک تصویر است. SNR بالاتر به معنای تصاویری واضح‌تر و شفاف‌تر است، در حالی که SNR پایین‌تر می‌تواند منجر به تصاویری دانه‌دار یا مخدوش شود.
در این مقاله، به بررسی SNR، اهمیت آن، نحوه‌ی اندازه‌گیری و روش‌های بهبود آن می‌پردازیم.
نسبت سیگنال به نویز (SNR) چیست؟
یک حسگر ایده‌آل دوربین باید بتواند نور را بدون هیچ‌گونه اعوجاج به یک سیگنال الکتریکی تبدیل کند. اما در واقعیت، حسگرهای دوربین تحت تأثیر دما، تداخلات الکترونیکی و نقص‌های تولیدی قرار می‌گیرند. این عوامل منجر به ایجاد نویز می‌شوند که به‌صورت دانه‌های ناخواسته یا اعوجاج در تصویر ظاهر می‌شود.
نسبت سیگنال به نویز (SNR) مقدار قدرت سیگنال مفید در مقایسه با نویز را نشان می‌دهد. این نسبت معمولاً به‌صورت یک عدد (مانند 20:1، 30:1) یا در قالب دسی‌بل (dB) با استفاده از فرمول زیر بیان می‌شود:
SNR (dB) = 20 × log (Signal/Noise)
هرچه مقدار SNR بیشتر باشد، کیفیت تصویر بهتر و نویز کمتر خواهد بود.
چرا نسبت سیگنال به نویز مهم است؟
SNR بالا به این معناست که سیگنال مفید (نور) چندین برابر قوی‌تر از نویز ناخواسته است. این امر موجب ایجاد تصاویری واضح‌تر، شفاف‌تر و با جزئیات بیشتر می‌شود. از سوی دیگر، SNR پایین ممکن است باعث افزایش نویز و کاهش کیفیت تصویر شود، که در کاربردهای دقیق مانند بینایی ماشین و تصویربرداری پزشکی مشکل‌ساز خواهد بود.
چگونه SNR اندازه‌گیری می‌شود؟
مقدار SNR با استفاده از فرمول زیر محاسبه می‌شود:
SNR (dB) = 20 × log (Signal/Noise)

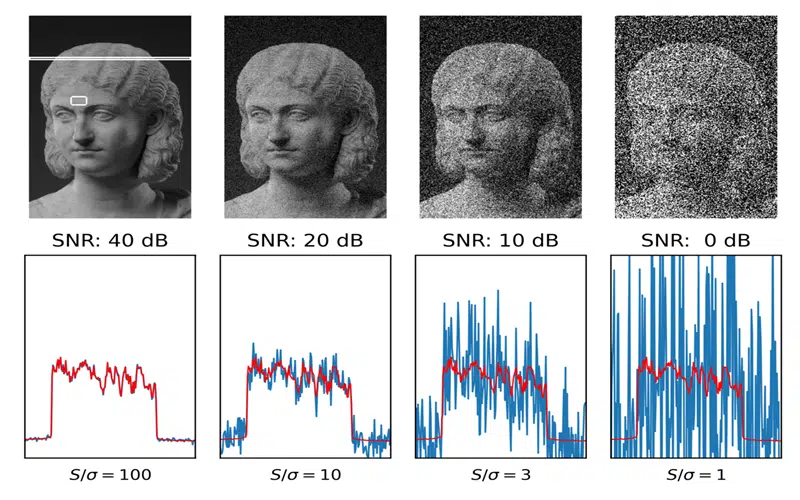

برای مثال:
- اگر سیگنال ۱۰ برابر قوی‌تر از نویز باشد:
SNR = 20 × log(10) = 20 dB - اگر سیگنال ۱۰۰ برابر قوی‌تر از نویز باشد:
SNR = 20 × log(100) = 40 dB
هرچه مقدار دسی‌بل بیشتر باشد، کیفیت تصویر بهتر خواهد بود.
انواع نویز در حسگرهای دوربین
چند نوع نویز که بر کیفیت تصویر تأثیر می‌گذارند عبارتند از:
- نویز خواندن (Read Noise) – ناشی از نقص‌های الکترونیکی در حسگر
- نویز جریان تاریک (Dark Current Noise) – نویزی که بر اثر فعالیت حرارتی در حسگر حتی در تاریکی کامل ایجاد می‌شود
- نویز فوتونی (Photon Shot Noise) – به دلیل ورود تصادفی فوتون‌ها به حسگر
- نویز الگو ثابت (Fixed-Pattern Noise – FPN) – ناشی از تفاوت در پاسخ پیکسل‌های حسگر به نور
چگونه می‌توان SNR را بهبود بخشید؟
از آنجایی که نویز پس از ورود به سیگنال دیگر قابل حذف کامل نیست، بهترین روش کاهش نویز در منبع اصلی آن است. روش‌های زیر توصیه می‌شوند:
- استفاده از حسگرهای باکیفیت – حسگرهای پیشرفته نویز کمتری دارند و حساسیت بالاتری ارائه می‌دهند.
- بهینه‌سازی مدارهای الکترونیکی دوربین – طراحی صحیح مدارات الکترونیکی می‌تواند تداخلات و نویز الکترونیکی را کاهش دهد.
- کاهش دمای حسگر – خنک کردن حسگر باعث کاهش نویز حرارتی می‌شود، به همین دلیل برخی از دوربین‌های حرفه‌ای از سیستم‌های خنک‌کننده استفاده می‌کنند.
- محافظت در برابر تداخلات محیطی – استفاده از کابل‌های محافظت‌شده و محفظه‌های فلزی می‌تواند از ورود نویز الکترومغناطیسی جلوگیری کند.
- افزایش زمان نوردهی – افزایش مدت زمان جذب نور توسط حسگر می‌تواند نسبت سیگنال به نویز را بهبود بخشد.
- استفاده از الگوریتم‌های کاهش نویز – نرم‌افزارهای پردازش تصویر می‌توانند نویز را کاهش داده و جزئیات تصویر را حفظ کنند.

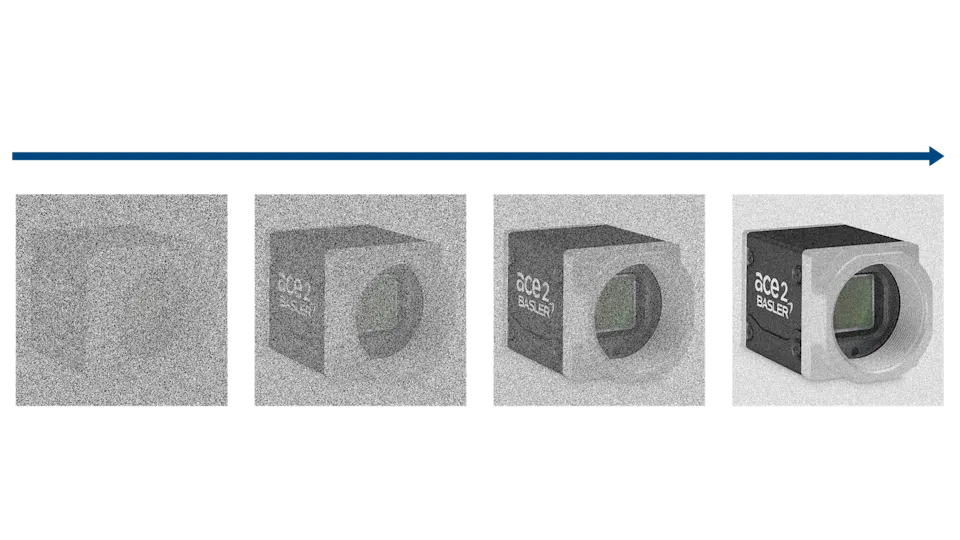

نسبت سیگنال به نویز (SNR) در دوربین‌های باسلر
در دوربین‌های دیجیتال صنعتی، از جمله دوربین‌های باسلر (Basler)، یکی از مهم‌ترین شاخص‌های تعیین‌کننده کیفیت تصویر نسبت سیگنال به نویز یا SNR (Signal-to-Noise Ratio) است. SNR نشان‌دهنده میزان کیفیت و وضوح تصاویر ثبت‌شده توسط سنسور دوربین است و تأثیر مستقیمی بر توانایی دوربین در ثبت جزئیات، به‌خصوص در شرایط نوری نامناسب، دارد. این مقاله به بررسی مفهوم SNR، عوامل مؤثر بر آن، روش‌های بهبود آن و تأثیر آن بر عملکرد دوربین‌های باسلر می‌پردازد.
عوامل مؤثر بر SNR در دوربین‌های باسلر
چندین عامل در مقدار SNR تأثیرگذار هستند که مهم‌ترین آن‌ها عبارت‌اند از:
سطح نوردهی (Illumination Level)
میزان نور موجود در صحنه تأثیر مستقیمی بر مقدار سیگنال دریافت‌شده توسط سنسور دارد. در شرایط نوری کم، مقدار سیگنال کاهش می‌یابد و نویز نسبی افزایش پیدا می‌کند، که باعث کاهش SNR می‌شود.
مشخصات سنسور تصویر
ویژگی‌های فنی سنسور دوربین، مانند اندازه پیکسل‌ها و نوع فناوری سنسور (CCD یا CMOS)، تأثیر مستقیمی بر نسبت سیگنال به نویز دارد. سنسورهای باسلر از تکنولوژی‌های پیشرفته‌ای بهره می‌برند که باعث کاهش نویز و افزایش کیفیت تصاویر می‌شود.
اندازه پیکسل‌ها
پیکسل‌های بزرگ‌تر می‌توانند نور بیشتری را جذب کنند، که باعث افزایش مقدار سیگنال و در نتیجه افزایش SNR می‌شود. به همین دلیل، دوربین‌هایی با پیکسل‌های بزرگ‌تر معمولاً کیفیت تصویر بهتری دارند.
نویز حرارتی (Thermal Noise)
افزایش دمای سنسور باعث افزایش نویز حرارتی می‌شود که در نتیجه موجب کاهش SNR خواهد شد.
دوربین‌های باسلر با استفاده از تکنیک‌های پیشرفته مدیریت حرارتی، این نوع نویز را تا حد زیادی کاهش می‌دهند.
نویز خوانش (Read Noise)
نویز خوانش به نویزی گفته می‌شود که هنگام خواندن اطلاعات از سنسور ایجاد می‌شود.
حسگرهای پیشرفته باسلر با طراحی بهینه مدارهای خوانش، این نویز را به حداقل می‌رسانند.
میزان بهره (Gain Level)
افزایش مقدار گین (Gain) باعث تقویت سیگنال می‌شود، اما در عین حال نویز نیز تقویت می‌شود. بنابراین، تنظیم بهینه گین در دوربین‌های باسلر برای حفظ SNR بالا ضروری است.
روش‌های افزایش SNR در دوربین‌های باسلر
برای بهبود نسبت سیگنال به نویز در دوربین‌های باسلر، می‌توان از استراتژی‌های زیر استفاده کرد:
افزایش نور محیطی
یکی از ساده‌ترین روش‌ها برای بهبود SNR، افزایش میزان نوردهی است. نور بیشتر باعث افزایش مقدار سیگنال شده و در نتیجه نسبت SNR بهبود می‌یابد.
استفاده از لنزهای باکیفیت
لنزهای با کیفیت بالا و گشودگی دیافراگم مناسب (f-number پایین) می‌توانند نور بیشتری را به سنسور برسانند و در نتیجه مقدار SNR را افزایش دهند.
استفاده از حسگرهای با پیکسل‌های بزرگ‌تر
دوربین‌هایی که پیکسل‌های بزرگ‌تری دارند، نور بیشتری جذب می‌کنند و در نتیجه نسبت سیگنال به نویز بهبود پیدا می‌کند.
کاهش نویز حرارتی
استفاده از خنک‌کننده‌های حرارتی یا قرار دادن دوربین در محیط‌های خنک‌تر می‌تواند نویز حرارتی را کاهش داده و باعث افزایش SNR شود.
استفاده از تکنیک‌های پردازش تصویر
پردازش‌های نرم‌افزاری مانند فیلترهای کاهش نویز و تکنیک‌های پردازش دیجیتال تصویر می‌توانند به افزایش SNR کمک کنند.
تنظیم بهینه گین (Gain)
در دوربین‌های باسلر، می‌توان مقدار گین را در محدوده مطلوب تنظیم کرد تا ضمن تقویت سیگنال، نویز اضافی ایجاد نشود.
اهمیت SNR در کاربردهای صنعتی دوربین‌های باسلر
دوربین‌های باسلر در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرند، و مقدار SNR در این کاربردها اهمیت زیادی دارد:
بینایی ماشین (Machine Vision)
در سیستم‌های بازرسی و کنترل کیفیت، تصاویر با SNR بالا باعث تشخیص بهتر عیوب و افزایش دقت سیستم می‌شوند.
پزشکی و تصویربرداری زیستی
در تصویربرداری پزشکی و آزمایشگاهی، داشتن تصاویر با نویز کم و وضوح بالا بسیار حیاتی است.
صنایع نظامی و امنیتی
در دوربین‌های نظارت تصویری و امنیتی، مقدار SNR بالا باعث افزایش دقت در شناسایی اشیا و چهره‌ها می‌شود.
تصویربرداری نجومی
در دوربین‌های مورد استفاده در نجوم و رصدخانه‌ها، مقدار SNR بالا برای ثبت تصاویر دقیق از اجرام آسمانی ضروری است.
نسبت سیگنال به نویز (SNR) یکی از عوامل کلیدی در تعیین کیفیت تصاویر دوربین‌های باسلر است. درک اهمیت SNR و استفاده از روش‌های بهینه برای افزایش آن می‌تواند به بهبود عملکرد دوربین در کاربردهای صنعتی، پزشکی، امنیتی و علمی کمک کند. با بهره‌گیری از تکنولوژی‌های پیشرفته در سنسورهای باسلر، می‌توان میزان نویز را کاهش داده و تصاویری با کیفیت بالا و دقت بیشتر ثبت کرد.
نتیجه‌گیری
نسبت سیگنال به نویز یکی از مهم‌ترین عوامل در تعیین کیفیت تصویر است. با درک نحوه تأثیر نویز بر تصاویر و استفاده از روش‌های مناسب برای کاهش آن، می‌توان وضوح تصویر را بهبود بخشید.
اگر به دنبال یک دوربین با SNR بالا هستید، حتماً به عواملی مانند اندازه‌ی حسگر، فناوری کاهش نویز و کیفیت قطعات دوربین توجه کنید. علاوه بر این، تنظیمات صحیح دوربین، کنترل شرایط محیطی و استفاده از فیلترهای پردازش تصویر می‌توانند کیفیت تصویر را بیشتر بهبود بخشند.
منبع باسلر
