فوکوس سریع باسلر: کلید وضوح بی‌وقفه در خطوط تولید
در محیط‌های صنعتی پرشتاب، وضوح تصویر گزینه‌ای اختیاری نیست—بلکه حیاتی است. یک تصویر مات می‌تواند به معنی از دست رفتن یک نقص، خوانده نشدن یک بارکد یا حرکت نادرست یک ربات باشد که همگی به…
در محیط‌های صنعتی پرشتاب، وضوح تصویر گزینه‌ای اختیاری نیست—بلکه حیاتی است. یک تصویر مات می‌تواند به معنی از دست رفتن یک نقص، خوانده نشدن یک بارکد یا حرکت نادرست یک ربات باشد که همگی به کاهش توان عملیاتی، افزایش ضایعات و بالا رفتن هزینه‌های عملیاتی منجر می‌شوند. راه‌حل فوکوس خودکار سریع باسلر (Basler) جهشی در فناوری بینایی ماشین است که با ترکیب عدسی مایع پیشرفته و عملکرد اثبات‌شده عدسی‌های ثابت، تصاویر را در عرض چند میلی‌ثانیه تیز و واضح می‌کند و حتی در سریع‌ترین خطوط تولید نیز دقت را حفظ می‌کند.
چالش فوکوس در بینایی ماشین مدرن
دوربین‌های صنعتی معمولاً در موقعیت‌های ثابت نصب می‌شوند و وظیفه خواندن کدها، بازرسی محصولات یا هدایت ربات‌ها را بر عهده دارند در حالی که قطعات با سرعت از کنار آنها عبور می‌کنند. عدسی‌های ثابت سنتی ساده و مقرون‌به‌صرفه‌اند اما میدان عمق (DoF) محدودی دارند. به محض اینکه فاصله کاری از آن حد فراتر رود—چه به دلیل تفاوت ارتفاع بسته‌ها در سیستم‌های دسته‌بندی بسته یا تغییرات جزئی در بازرسی ویفرهای نیمه‌هادی—وضوح تصویر کاهش می‌یابد. تصاویر مات به خطاهای خواندن، جابهجایی نادرست و در نهایت کاهش بهره‌وری منجر می‌شوند.
برای سال‌ها، تولیدکنندگان با این معضل دست و پنجه نرم کرده‌اند. عدسی‌های فوکوس خودکار موتوردار از طریق حرکت مکانیکی عناصر عدسی فوکوس را تنظیم می‌کنند اما قطعات متحرک آنها چندین میلی‌ثانیه تا چند ثانیه طول می‌کشد تا در نقطه فوکوس جدید مستقر شوند. در دنیایی که خطوط تولید می‌توانند صدها قطعه در دقیقه را پردازش کنند، توقف پنج ثانیه‌ای غیرقابل‌قبول است. از سوی دیگر، تنظیمات فوکوس مبتنی بر نرم‌افزار در تصاویر با کنتراست کم یا نویزی عملکرد قابل اعتمادی ندارند.
فناوری‌های فوکوس خودکار: موتوردار در برابر عدسی مایع
فوکوس خودکار موتوردار
-
مکانیک: موتور کوچکی عناصر عدسی را جابه‌جا می‌کند.
-
سرعت: معمولاً بین ۵۰۰ تا ۵۰۰۰ میلی‌ثانیه برای هر تنظیم.
-
مزایا: فناوری بالغ و کیفیت اپتیکی بالا.
-
معایب: برای برنامه‌های با توان عملیاتی بالا کند است؛ قطعات متحرک مستهلک می‌شوند.
فوکوس خودکار با عدسی مایع
-
مکانیک: یک مایع اپتیکی با سیگنال الکتریکی تغییر شکل می‌دهد و فاصله کانونی را تنظیم می‌کند.
-
سرعت: اغلب کمتر از ۱۰ میلی‌ثانیه برای پیمایش کامل فوکوس.
-
مزایا: تقریباً هیچ قطعه مکانیکی متحرکی ندارد؛ پاسخ فوق‌العاده سریع.
-
معایب: نیاز به مدار کنترل دقیق دارد؛ در پیاده‌سازی‌های اولیه ممکن است مشکلات ابری یا اعوجاج رخ دهد.
راه‌حل فوکوس خودکار سریع باسلر با ترکیب عدسی ثابت با یک عنصر عدسی مایع پیشرفته، دامنه فوکوس فراتر از عدسی‌های ایستا را بدون قربانی کردن سرعت یا کیفیت تصویر فراهم می‌کند.
اجزای راه‌حل فوکوس خودکار سریع باسلر
-
عنصر عدسی مایع
-
یک سلول کوچک حاوی مایع اپتیکی که با سیگنال الکتریکی تغییر شکل می‌دهد.
-
در کمتر از ۵ میلی‌ثانیه فاصله کانونی را تغییر می‌دهد و بلافاصله با فواصل کاری جدید سازگار می‌شود.
-
-
عدسی ثابت مکمل
-
در سری با عنصر مایع نصب می‌شود تا کیفیت تصویر پایه را تضمین کند.
-
وضوح و کاهش انحرافات را در تمام دامنه فوکوس حفظ می‌کند.
-
-
مدارهای درایور یکپارچه
-
بر اساس بازخورد تحلیل تصویر، به‌سرعت خمیدگی مایع را بهینه می‌کند.
-
از طریق رابط‌های استاندارد صنعتی برای عملکرد پلاگ‌اند‌پلی فرمان می‌گیرد.
-
-
رابط نرم‌افزاری ساده
-
با یک فراخوان تابع در SDK پایلون (pylon) باسلر، فوکوس مجدد فعال می‌شود.
-
حالت‌های کنترل خودکار و برنامه‌نویسی‌شده را ارائه می‌دهد تا امکان تنظیم دقیق یا کار بدون دخالت اپراتور فراهم شود.
-
-
طراحی مکانیکی جمع‌وجور
-
بدون موتور یا چرخ‌دنده حجیم؛ در فرمت‌های M12، C-mount یا F-mount جای می‌گیرد.
-
برای نصب راحت بر روی تجهیزات موجود و بدون نیاز به بازطراحی جکیلات ماشین ایده‌آل است.
-
مزایای بی‌همتا برای صنایع گوناگون
-
ریفوکوس در مقیاس میلی‌ثانیه
سرعت تولید دیگر از اپتیک شما جلو نمی‌زند. چه قطعات با سرعت ۲ متر بر ثانیه روی نوار حرکت کنند یا هد پیک‌و‌پلیس روی PCB جابه‌جا شود، فوکوس ثابت خواهد ماند. -
کیفیت تصویر برتر
حتی در شرایط نور کم یا سنسورهای پر نویز، طراحی اپتیکی هیبریدی کنتراست و وضوح را در سراسر تصویر حفظ می‌کند. -
سادگی در یکپارچه‌سازی
از ابعاد مکانیکی تا فراخوان نرم‌افزاری، باسلر هر جزء را برای کمترین اختلال طراحی کرده است. عدسی را نصب کنید، کابل‌های برق و داده را وصل کنید و با یک خط کد فوکوس خودکار را فعال کنید. -
چندکاره برای هر وظیفه
اسکن بارکد، تشخیص نقص، هدایت ربات، میکروسکوپی—هر چالش بینایی دارید، یک راه‌حل واحد بدون تغییر عدسی‌های متعدد پاسخگوست. -
کاهش نگهداری
با отсутствие قطعات مکانیکی متحرک، مجموعه‌های عدسی مایع طول عمر بالاتری دارند و خرابی‌ها و تعمیرات کاهش می‌یابد.
سناریوهای واقعی کاربرد
۱. لجستیک و دسته‌بندی بسته‌ها
بسته‌ها از نظر اندازه و ارتفاع پشته متنوع‌اند. فوکوس خودکار سریع باسلر بارکدها را همچنان تیز نگه می‌دارد و خطاهای خواندن و اسکن مجدد دستی را حذف می‌کند. سیستم‌های خودکار می‌توانند سریع‌تر و با دقت بالاتر کار کنند و نیاز به مداخله اپراتور را کاهش دهند.
۲. بازرسی در تولید الکترونیک
در مونتاژ PCB، ارتفاع و موقعیت اجزا از تخته‌ای به تخته دیگر اندکی تغییر می‌کند. سیستم فوکوس خودکار با دقت میلی‌ثانیه از قطعات ریز، مقاومت‌ها و میکروچیپ‌ها تصاویر واضح می‌گیرد. نتیجه: ردهای کاذب کمتر، نرخ بازده بالاتر و کنترل کیفیت قابل‌اطمینان‌تر.
۳. تایید قطعات خودروسازی
از بلوک‌های موتور تا قطعات پلاستیکی قالب‌گیری‌شده، قطعات اغلب حفره‌ها و سطوح منحنی دارند. فوکوس دینامیک بدون نیاز به جابهجایی مکانیکی، امکان بازرسی سریع‌تر و دقیق‌تر را فراهم می‌کند.
۴. هدایت ربات و پیک‌و‌پلیس
ربات‌ها برای گرفتن، جهت‌دهی و قرار دادن محصولات به بازخورد بصری متکی‌اند. حفظ وضوح هنگام حرکت چنگک در سه بعد، دقت حرکات ربات را بالا می‌برد و خطر برخورد یا جابهجایی نادرست را کاهش می‌دهد.
۵. تصویربرداری پزشکی و علوم زیستی
در میکروسکوپ‌های اپتیکی که برای شمارش سلول یا بازرسی بافت استفاده می‌شوند، تغییرات جزئی در ضخامت لام می‌تواند فوکوس را مختل کند. عدسی خودکار باسلر بلافاصله سازگار می‌شود، توان عملیاتی آزمایشگاه‌های بالینی را افزایش می‌دهد و خستگی تکنسین‌ها را کاهش می‌دهد.
ادغام در اکوسیستم باسلر
عدسی‌های فوکوس خودکار باسلر به تنهایی فروخته نمی‌شوند؛ بلکه به یک پورتفولیوی گسترده از دوربین‌ها، نورپردازی و نرم‌افزار می‌پیوندند:
-

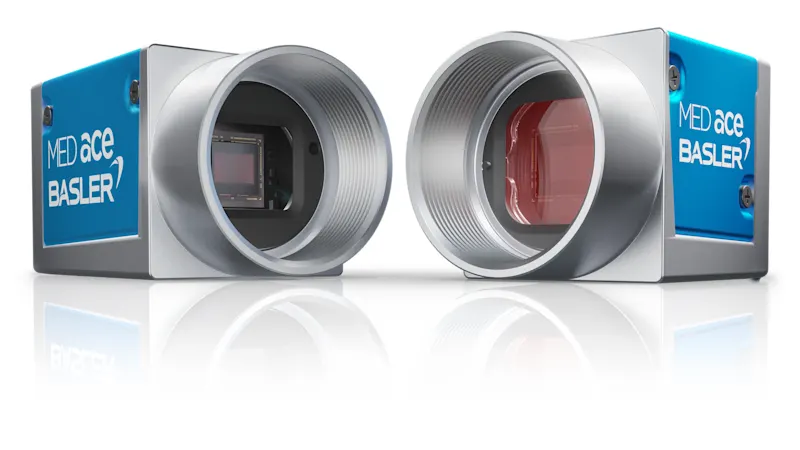

دوربین‌ها: از سری ace، boost، dart یا pulse انتخاب کنید—هر کدام برای رزولوشن، سرعت و نوع سنسورهای مختلف بهینه شده‌اند.
-
نورپردازی: ترکیب با LED بارها، حلقه‌های نور یا نورگیرهای گنبدی باسلر برای نور یکنواخت که عملکرد فوکوس خودکار را به حداکثر می‌رساند.
-
نرم‌افزار: SDK پایلون از پلتفرم‌های مختلف (ویندوز، لینوکس، سیستم‌های جاسازی‌شده) و زبان‌های متعدد (C++، C#، Python) پشتیبانی می‌کند و یکپارچه‌سازی را ساده می‌سازد.
-

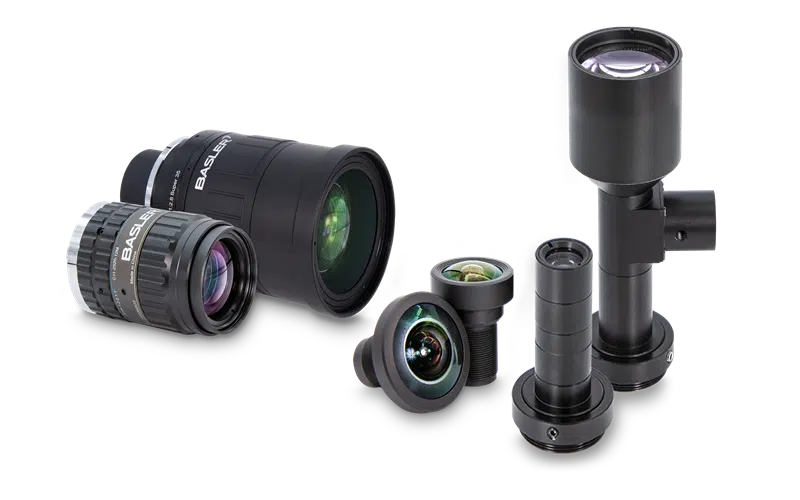

لوازم جانبی: آداپتورهای تله‌سنتریک، ماژول‌های فیلتر یا نصب‌های سفارشی برای تنظیم دقیق مسیر نوری.
با این اکوسیستم یکپارچه، نه تنها یک عدسی بلکه یک راه‌حل فوکوس خودکار کامل با پشتیبانی جهانی باسلر دریافت می‌کنید.
پیاده‌سازی عملیاتی: از مفهوم تا بهره‌برداری
-
تعریف نیازهای اپتیکی
-
فواصل کاری، میدان دید و اهداف وضوح را تعیین کنید.
-
شرایط محیطی (لرزش، دما، روشنایی) را شناسایی کنید.
-
-
انتخاب جفت دوربین و عدسی مناسب
-
از ابزارهای آنلاین باسلر یا مشورت با کارشناسان بینایی برای تطبیق عدسی فوکوس خودکار با سایز سنسور و رابط دوربین استفاده کنید.
-
-
نصب سخت‌افزار
-
عدسی فوکوس خودکار را با آداپتورهای استاندارد روی دوربین نصب کنید.
-
درایور عدسی را به منبع تغذیه و رابط داده متصل نمایید.
-
-
یک خط کد بنویسید
در C#:camera.Parameters[PLCamera.LensMode].SetValue(PLCamera.LensMode.Autofocus);یا در Python:
cam.Acquisition.features["LensMode"].value = "Autofocus" -
کالیبراسیون و تنظیم
-
یک روتین کوتاه کالیبراسیون اجرا کنید تا ولتاژ عدسی به فاصله کاری نگاشت شود.
-
به‌صورت اختیاری، مناطق فوکوس یا فواصل پیش‌بینی‌شده را تعریف کنید.
-
-
بهره‌برداری و نظارت
-
دوربین را در نرم‌افزار بازرسی یا کنترل ربات ادغام کنید.
-
از ابزارهای تشخیصی باسلر برای پایش عملکرد فوکوس در زمان واقعی و ثبت هرگونه ناهنجاری استفاده کنید.
-
نگاهی به آینده: آینده فوکوس خودکار در بینایی ماشین
در حالی که راه‌حل فعلی باسلر استاندارد جدیدی را تعیین می‌کند، مسیر بینایی ماشین به سمت اپتیک‌های هوشمندتر پیش می‌رود:
-
الگوریتم‌های فوکوس مبتنی بر هوش مصنوعی: ترکیب شبکه‌های عصبی عمیق با سخت‌افزار عدسی مایع برای پیش‌بینی تنظیم فوکوس پیش از وقوع حرکت.
-
فوکوس خودکار چندطیفی: گسترش قابلیت فوکوس سریع به دوربین‌های SWIR، UV یا چندطیفی برای بازرسی‌های تخصصی.
-
ریز‌سازی: تعبیه فوکوس خودکار در ماژول‌های کوچک سنسور برای کاربردهایی مانند بازرسی با پهپاد یا تصویربرداری آندوسکوپی.
-
سیستم‌های بینایی شبکه‌ای: هماهنگی چندین دوربین فوکوس خودکار از طریق اترنت صنعتی برای حفظ تمرکز یکنواخت در صحنه.
این نوآوری‌ها وعده می‌دهند تا قابلیت‌های بینایی ماشین را فراتر از مرزهای امروز ببرند و سامانه‌های بازرسی و هدایت کاملاً خودکار و پرسرعت را در همه صنایع امکان‌پذیر سازند.
نتیجه‌گیری
در عصری که هر میلی‌ثانیه اهمیت دارد و وضوح پیکسل‌به‌پیکسل کیفیت را هدایت می‌کند، راه‌حل فوکوس خودکار سریع باسلر ترکیبی قدرتمند از سرعت، قابلیت اطمینان و سهولت استفاده ارائه می‌دهد. با بهره‌گیری از فناوری عدسی مایع در کنار اپتیک ثابت اثبات‌شده، محدودیت‌های عدسی‌های سنتی را می‌شکند و فوکوس دینامیک و بسیار سریع را به پیچیده‌ترین کاربردهای بینایی ماشین می‌آورد. چه در حال دسته‌بندی هزاران بسته باشید، چه بازرسی اجزا میکروالکترونیک و چه هدایت ربات‌ها در وظایف مونتاژ پیچیده، این سیستم فوکوس خودکار تضمین می‌کند که هیچ جزئیاتی نادیده گرفته نشود—افزایش سرعت تولید، کاهش ضایعات و پیشبرد عملیات شما به سوی مرزهای نوین اتوماسیون صنعتی.
