کوچکتر، قویتر، دقیقتر: کالبدشکافی تکامل ابعاد در دوربینهای صنعتی Basler
سلام به همه دوستان و همکاران عزیزم در دنیای شگفتانگیز بینایی ماشین (Machine Vision). امروز میخواهم شما را به سفری ببرم که در آن اندازه واقعاً مهم است، اما نه آنطور که همیشه فکر میکنید!…
سلام به همه دوستان و همکاران عزیزم در دنیای شگفتانگیز بینایی ماشین (Machine Vision). امروز میخواهم شما را به سفری ببرم که در آن اندازه واقعاً مهم است، اما نه آنطور که همیشه فکر میکنید! در دنیای صنعتی، هر میلیمتر مکعب از فضای دستگاه شما طلاست. وقتی صحبت از ادغام دوربینها در بازوهای رباتیک، دستگاههای پزشکی قابل حمل (Handheld Devices) یا سیستمهای تعبیه شده (Embedded Vision) میشود، ما با یک پارادوکس بزرگ روبرو هستیم: نیاز به کیفیت تصویر بالاتر در فضایی به مراتب کوچکتر.
شرکت آلمانی Basler AG، که همه ما آن را به عنوان یکی از پیشگامان این صنعت میشناسیم، در صفحهای با عنوان “Camera Sizes: the Smaller, the Better” به بررسی این موضوع پرداخته است. اما من میخواهم فراتر از آن صفحه بروم. من منابع فنی و داکیومنتهای مهندسی را زیر و رو کردهام تا بفهمیم واقعاً در دل این دوربینهای فسقلی چه میگذرد. چرا سری Dart یا Ace 2 انقلابی هستند؟ چگونه قوانین فیزیک را در مدیریت حرارت (Thermal Management) به چالش میکشند؟ و چرا سایز سنسورها هنوز با واحد اینچ اندازهگیری میشود در حالی که هیچ ربطی به اینچ واقعی ندارد؟
کمربندهایتان را ببندید؛ میخواهیم وارد دنیای میکرونی مهندسی اپتوالکترونیک شویم.
فصل اول: دروغِ شیرینِ اینچها؛ میراث لولههای ویدیکون (Vidicon Tubes)
قبل از اینکه به سراغ دوربینهای مدرن Basler برویم، باید یک معمای تاریخی را حل کنیم. حتماً دیدهاید که سنسورها با اعدادی مثل 1/2.5، 1/1.8 یا 2/3 معرفی میشوند. اگر یک خطکش بردارید و قطر سنسور را اندازه بگیرید، میبینید که هیچ شباهتی به این اعداد ریاضی ندارد! چرا؟
راز لولههای ۱۹۵۰

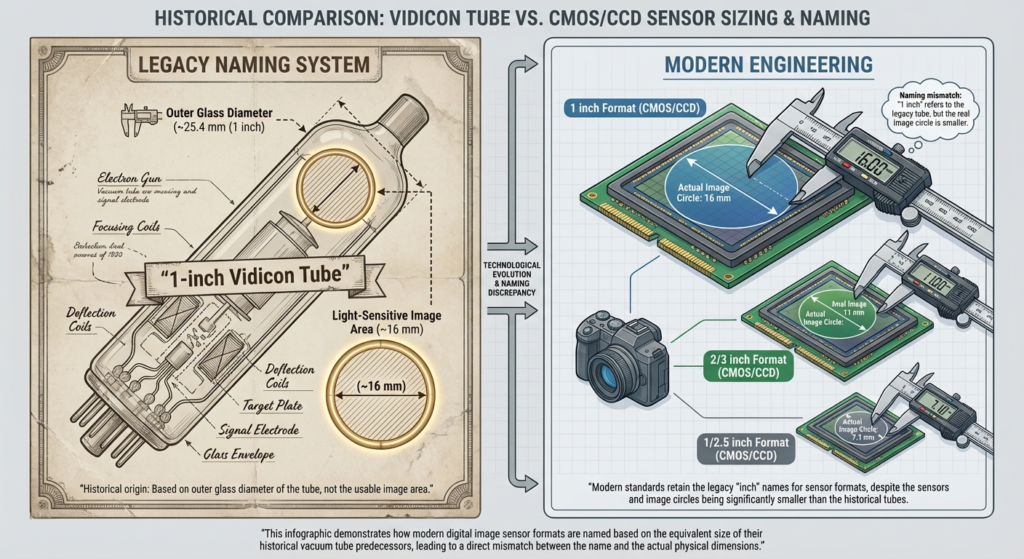

در دهه ۱۹۵۰، دوربینهای تلویزیونی از لولههای کاتدی به نام Vidicon استفاده میکردند. وقتی میگفتند یک لوله یک اینچی است، منظور قطر خارجیِ شیشهی لوله بود، نه قطر ناحیه حساس به نور! در واقع، یک لوله با قطر خارجی ۱ اینچ، تنها فضایی معادل حدود ۱۶ میلیمتر (قطر) برای تشکیل تصویر داشت.
جالب اینجاست که با گذشت ۷۰ سال و ظهور تکنولوژیهای CCD و CMOS، این نامگذاری گیجکننده باقی مانده است. برای ما که دنبال دقت هستیم، دانستن این موضوع حیاتی است زیرا انتخاب لنز مناسب (که در ادامه به آن میپردازیم) کاملاً به درک صحیح این ابعاد بستگی دارد.
- فرمت 1 اینچ: قطر تصویر ۱۶ میلیمتر
- فرمت 2/3 اینچ: قطر تصویر ۱۱ میلیمتر
- فرمت 1/2.5 اینچ: قطر تصویر حدود ۷.۱ میلیمتر
نکته کلیدی: شرکت Basler در طراحیهای مدرن خود، به خصوص در سریهای Ace 2 و Dart، تلاش میکند تا سنسورهای بزرگتر را در بدنههای کوچکتر جای دهد. اینجاست که هنر مهندسی آلمانی خودنمایی میکند.
فصل دوم: ردپای دوربین (Camera Footprint)؛ نبرد برای فضای کمتر
بیایید نگاهی به سبد محصولات Basler بیندازیم. اگر به صفحه محصولات نگاه کنید، تکامل را به وضوح میبینید. استاندارد صنعتی سالها روی ابعاد 29mm x 29mm برای دوربینهای مکعبی (Cube) قفل شده بود. سری افسانهای Basler ace کلاسیک، این استاندارد را تثبیت کرد. اما چرا کوچک شدن متوقف نمیشود؟

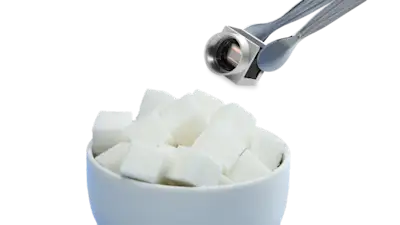

۱. سری Basler ace 2: تکامل یک قهرمان

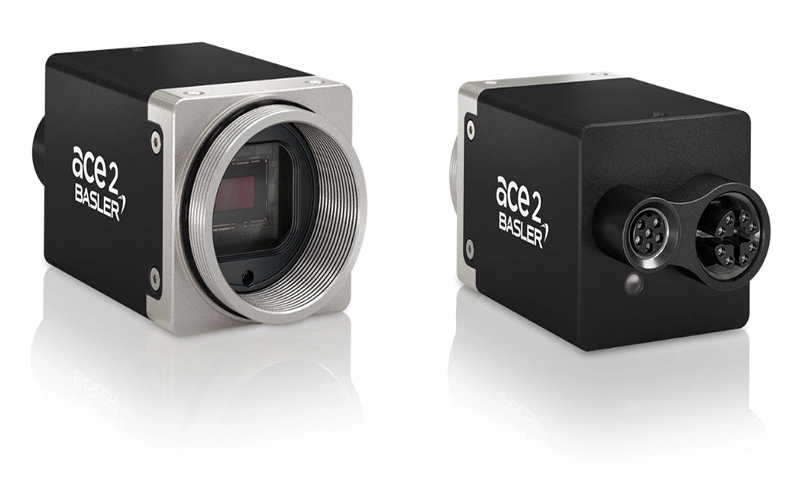

سری ace 2 با ابعاد 29mm x 29mm شاید در نگاه اول هماندازه نسل قبلی به نظر برسد، اما در داخل، یک معماری کاملاً جدید دارد. Basler با بهینهسازی برد الکترونیکی و استفاده از FPGAهای پیشرفتهتر، توانسته قابلیتهای پردازشی (مثل Pixel Beyond و Compression Beyond) را بدون افزایش سایز اضافه کند.
- مدیریت حرارتی (Wärmemanagement): یکی از چالشهای اصلی کوچک کردن دوربین، گرماست. سنسورهای CMOS سریع، گرمای زیادی تولید میکنند. در بدنههای کوچک ace 2، طراحی مکانیکی به گونهای است که بدنه فلزی به عنوان یک هیتسینک (Heat Sink) کارآمد عمل میکند و گرما را مستقیماً از سنسور و پردازنده به بیرون هدایت میکند.
۲. سری Basler dart: برهنه و بیپروا (Board Level)

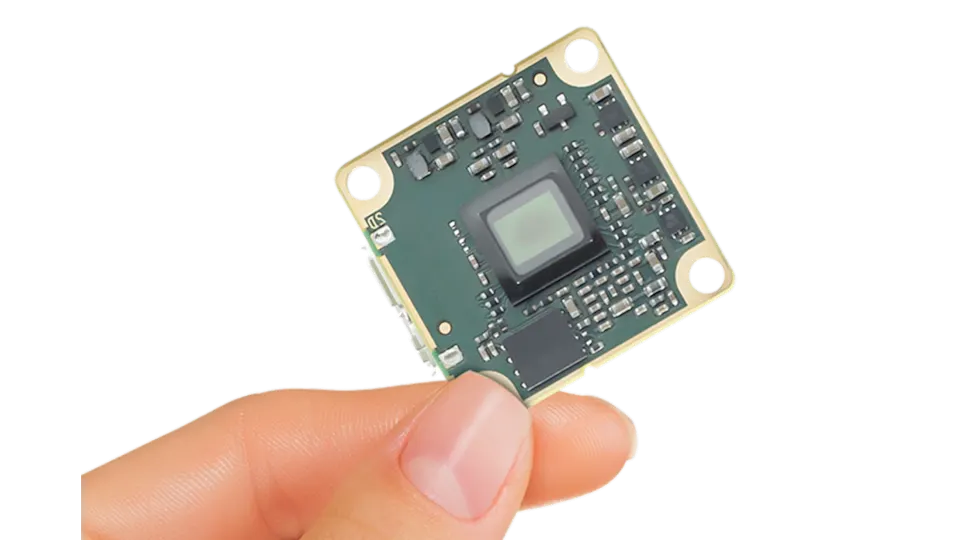

اینجا جایی است که اوج مینیاتوریسازی رخ میدهد. سری dart دوربینهای Board Level هستند. یعنی چه؟ یعنی بدنه فلزی محافظ حذف شده (یا به حداقل رسیده) تا دوربین بتواند مستقیماً روی مادربردهای دستگاههای دیگر سوار شود.
- ابعاد: برخی مدلهای dart ابعادی در حد 27mm x 27mm دارند و وزنشان گاهی به ۵ گرم میرسد!
- کاربرد: تصور کنید میخواهید یک سیستم بینایی را داخل یک میکروسکوپ پزشکی یا انتهای بازوی یک ربات کوچک جا دهید. اینجا هر گرم وزن اضافی یا هر میلیمتر فضای اشغال شده، هزینه دارد.
- رابطها: مدلهای جدید dart با رابط BCON for MIPI عرضه میشوند که مستقیماً به پردازندههای embedded (مثل NVIDIA Jetson یا Raspberry Pi) متصل میشوند. این یعنی حذف کابلهای سنگین USB یا GigE و کاهش بیشترِ حجم سیستم.
فصل سوم: رابطه اپتیک و سایز؛ چالش دایره تصویر (Image Circle)
به عنوان یک عاشق اپتیک، باید بگویم که کوچک کردن دوربین فقط نصف ماجراست. شما نمیتوانید یک دوربین کوچک داشته باشید اما مجبور باشید یک لنز غولپیکر روی آن ببندید! اینجاست که مفهوم Image Circle و مانتهای لنز (Lens Mounts) اهمیت حیاتی پیدا میکنند.
مانت C-Mount در برابر S-Mount (M12)
در دوربینهای سنتی مثل ace، استاندارد C-Mount حاکم است. این لنزها عالی هستند اما بزرگ و سنگیناند.
Basler در سری dart و برخی مدلهای ace 2، استفاده از مانت CS-Mount و به خصوص S-Mount (M12) را ترویج داده است.
- S-Mount چیست؟ این لنزها که قطری حدود ۱۲ میلیمتر دارند، بسیار کوچک و ارزان هستند. اما چالش اینجاست: ساختن لنز M12 که بتواند رزولوشن سنسورهای مدرن (مثلاً ۸ یا ۱۲ مگاپیکسل) را حل کند (Resolve)، کار دشواری است.
- نوآوری Basler: باسلر با همکاری شرکای اپتیکی خود، لنزهای M12 ای را ارائه میدهد که با سنسورهای با رزولوشن بالا سازگار هستند. این یعنی شما میتوانید یک دوربین ۵ مگاپیکسلی کامل داشته باشید که کل پکیج آن (دوربین + لنز) کوچکتر از یک تخممرغ است!
سنسورهای Sony Pregius S: ناجیِ سایز
یکی از دلایلی که Basler توانسته دوربینها را کوچک نگه دارد، استفاده از نسل چهارم سنسورهای سونی یعنی Pregius S است.
- تکنولوژی BSI (Back-Side Illuminated): در این تکنولوژی، سیمکشیهای سنسور به پشت فتودیودها منتقل شدهاند.
- نتیجه: این کار اجازه داده تا اندازه پیکسلها به ۲.۷۴ میکرومتر کاهش یابد بدون اینکه حساسیت به نور افت کند.
- تاثیر روی سایز: پیکسلهای کوچکتر یعنی سنسور کوچکتر برای همان رزولوشن. سنسور کوچکتر یعنی نیاز به دایره تصویر (Image Circle) کوچکتر. دایره تصویر کوچکتر یعنی میتوان از لنزهای کوچکتر و ارزانتر (Compact Lenses) استفاده کرد. میبینید؟ همه چیز به هم وصل است!
فصل چهارم: بررسی فنی و مقایسهای
بیایید کمی عمیقتر شویم و بر اساس اطلاعاتی که از داکیومنتهای فنی (مثل مقایسه dart و ace 2) به دست آوردیم، تفاوتهای ساختاری را بررسی کنیم. این بخش برای کسانی است که میخواهند بین این مدلها انتخاب کنند.
جدول مقایسه فنی (Technical Comparison)
| ویژگی | Basler ace 2 | Basler dart (Generations) | کاربرد اصلی |
|---|---|---|---|
| محفظه (Housing) | بدنه کامل فلزی (Rugged Industrial Housing) | Board Level (بدون بدنه یا بدنه نیمه) | ace 2: محیطهای صنعتی سخت dart: سیستمهای تعبیهشده |
| رابطها (Interfaces) | GigE Vision، USB 3.0، 5GigE | USB 3.0، BCON for MIPI | ace 2: کابلکشی طولانی dart: اتصال مستقیم به پردازنده |
| تنوع سنسور | بسیار گسترده (Sony، Gpixel و…) | محدودتر (تمرکز بر سنسورهای کامپکت) | — |
| مدیریت EMC | عالی (به دلیل شیلد فلزی و طراحی صنعتی) | وابسته به طراحی دقیق سیستم میزبان | ace 2: محیطهای پرنویز dart: محیطهای ایزوله |
| اتصال لنز | C-Mount، CS-Mount | S-Mount (M12)، CS-Mount، Bare Board | — |
تحلیل تخصصی:
طبق منابع آلمانی، یکی از نکات ظریف در سری dart با سنسورهای IMX، عدم وجود بافر فریم (Frame Buffer) در برخی مدلهاست. این در حالی است که ace 2 معمولاً دارای بافر است.
- چرا این مهم است؟ اگر سیستم شما در پردازش تصویر تاخیر داشته باشد، در دوربین بدون بافر ممکن است فریم را از دست بدهید. اما حذف بافر در dart به کاهش هزینه، مصرف برق و سایز کمک کرده است. این یک مبادله مهندسی (Engineering Trade-off) است که باید هنگام طراحی سیستم در نظر بگیرید.
فصل پنجم: آینده به کدام سمت میرود؟ (Trend Analysis)
به عنوان یک تحلیلگر، وقتی به نقشه راه (Roadmap) شرکتهایی مثل Basler و تولیدکنندگان سنسور نگاه میکنم، چند روند واضح میبینم که بر اندازه تاثیر میگذارند:
۱. ادغام هوش مصنوعی در لبه (AI on the Edge)
دوربینها دیگر فقط چشم نیستند؛ آنها دارند به مغز تبدیل میشوند. ماژولهای جدیدی در حال توسعه هستند که پردازشگرهای عصبی (NPU) را درست پشت سنسور و در همان پکیج کوچک قرار میدهند. این یعنی دوربین سایز یک dart، میتواند تشخیص چهره یا کنترل کیفیت را خودش انجام دهد و فقط نتیجه (Pass/Fail) را بفرستد.
۲. نفوذ SWIR و UV به بدنههای کامپکت
قبلاً دوربینهای مادون قرمز موج کوتاه (SWIR) غولپیکر و گران بودند. Basler با سری ace 2 X visSWIR توانسته سنسورهای SWIR شرکت Sony (سری SenSWIR) را در همان بدنه کوچک ۲۹x۲۹ میلیمتر جا دهد. این یک شاهکار است! تصور کنید بتوانید سطح مایع داخل یک بطری مات را با دوربینی به این کوچکی ببینید.
۳. استاندارد CoaXPress 2.0 در ابعاد کوچک
رابط CXP-12 سرعت انتقال داده وحشتناکی دارد (۱۲.۵ گیگابیت بر ثانیه). قبلاً کارتهای گربر (Frame Grabber) و کابلهای ضخیم نیاز بود. اما الان Basler در حال کار روی کوچکسازی این استاندارد در سری boost است تا سرعت بالا را بدون قربانی کردن فضای زیاد ارائه دهد.
فصل ششم: راهنمای عملی برای مهندسان (Best Practices)
اگر شما هم مثل من وسواس دارید که بهترین خروجی را از سیستم بگیرید، هنگام کار با دوربینهای کامپکت (Small Form Factor) به این نکات توجه کنید:
- محاسبه دقیق لنز: هرگز فرض نکنید لنز C-Mount قدیمی شما روی سنسور جدید با پیکسلهای ۲.۷۴ میکرونی خوب کار میکند. لنز باید مگاپیکسل-ریتد (Megapixel-Rated) باشد تا بتواند جزئیات را تفکیک کند.
- خطر گرم شدن: دوربینهای کوچک مثل dart سطح مقطع کمی برای دفع گرما دارند. اگر از آنها در محیط بسته استفاده میکنید، حتماً از خمیر سیلیکون و اتصال حرارتی به بدنه دستگاه اصلی (Chassis) استفاده کنید. سنسور داغ = نویز بیشتر در تصویر!
- انتخاب کابل: در دوربینهای USB 3.0 کوچک، کیفیت کابل حیاتی است. کابلهای بیکیفیت باعث افت ولتاژ (Voltage Drop) میشوند و دوربینهای کوچک که تغذیه را از پورت میگیرند، مدام قطع و وصل میشوند.
نتیجهگیری: کوچک زیباست، اما قدرتمند زیباتر است!
دوستان من، مقاله Camera Sizes: the Smaller, the Better در سایت Basler فقط نوک کوه یخ است. واقعیت این است که کوچکسازی در صنعت بینایی ماشین، نتیجه همگرایی چندین علم است: فیزیک کوانتوم (در سنسورهای BSI)، مهندسی مواد (در دفع حرارت)، اپتیک پیشرفته (لنزهای M12 دقیق) و الکترونیک سرعت بالا.
دوربینهای سری dart و ace 2 نشان میدهند که ما دیگر مجبور نیستیم بین عملکرد و اندازه یکی را انتخاب کنیم. ما میتوانیم هر دو را داشته باشیم، به شرطی که دانش فنی استفاده از آنها را داشته باشیم.
امیدوارم این مقاله تخصصی و پر از جزئیات، دید شما را نسبت به این مکعبهای جادویی کوچک بازتر کرده باشد. اگر سوالی در مورد انتخاب لنز مناسب برای سنسورهای کوچک یا نحوه خنکسازی آنها دارید، حتماً بپرسید. من عاشق این هستم که ساعتها در مورد نمودارهای کوانتومی و منحنیهای MTF لنزها با شما بحث کنم!
دوست من، وقتی از فرم فاکتور کوچک در دوربینهای صنعتی (Small Form Factor) صحبت میکنیم، منظورمان فقط کاهش طول و عرض دوربین نیست؛ بلکه هدف به حداقل رساندن حجم سهبعدی (Footprint)، کاهش وزن بهینهسازی شده (مانند دوربینهای 5 گرمی سری dart) و امکان ادغام مستقیم آنها در فضاهای به شدت محدود مانند بازوهای رباتیک و دستگاههای پزشکی قابلحمل است، آن هم بدون کوچکترین افت در کیفیت پردازش تصویر.
/2.5′′1/2.5”1/2.5′′) بیان میشود؟
این یک میراث تاریخی و شاید یک دروغ شیرین مهندسی باشد! در دهه 1950 میلادی، دوربینها از لولههای شیشهای کاتدی (Vidicon Tubes) استفاده میکردند. این ابعاد اینچی، در واقع قطر خارجی آن لولههای شیشهای است، نه قطر واقعیِ ناحیه حساس به نور (Active Area) سنسور سیلیکونی. به همین دلیل، یک سنسور1 در واقعیت تنها حدود 16mm قطر تصویر دارد.
بدون شک: مدیریت حرارت (Thermal Management). سنسورهای مدرن CMOS با سرعت بالا، گرمای زیادی تولید میکنند. در دوربینهای استانداردی مثل ace 2 با ابعاد 29mm×29mm، بدنه فلزی به عنوان یک هیتسینک (Heat Sink) عمل میکند. اما در مدلهای بدون کیس (Board Level)، مهندس طراح سیستم میزبان باید با استفاده از پدهای حرارتی (Thermal Pads)، گرما را به شاسی اصلی دستگاه منتقل کند تا نویز تصویر افزایش نیابد.
برای حفظ ابعاد مینیاتوری، استفاده از لنزهای سنتی C−Mount منطقی نیست. شرکتهایی مانند Basler به سمت استفاده از مانتهای CS−Mount و به ویژه S−Mount (یا همان لنزهای M12) رفتهاند. چالش جذاب اینجاست که تولید یک لنز 12mm که بتواند رزولوشن سنسورهای ۸ تا ۱۲ مگاپیکسلی را اصطلاحاً Resolve (تفکیک) کند، یک شاهکار در مهندسی اپتیک محسوب میشود.
در تکنولوژی BSI (Back-Side Illuminated) که در سنسورهای Sony Pregius S به کار رفته، سیمکشیهای الکترونیکی به پشت فتودیودها منتقل شدهاند. این نوآوری اجازه میدهد اندازه پیکسلها تا 2.74 μm کوچک شود بدون اینکه حساسیت به نور افت کند. پیکسل کوچکتر به معنای سنسور کوچکتر، دایره تصویر (Image Circle) کوچکتر و در نهایت امکان استفاده از لنزهای فوقفشرده است.
دوربینهای محفظهدار مانند ace 2 دارای شیلد فلزی هستند که آنها را در برابر نویزهای الکترومغناطیسی (EMC) و شرایط خشن صنعتی مقاوم میکند. اما مدلهای Board level مانند dart، عملاً «برهنه» هستند. حذف بدنه فیزیکی باعث میشود تا فرم فاکتور کوچک در دوربینهای صنعتی به اوج خود برسد و دوربین مستقیماً روی مادربرد سیستم تعبیه شده (Embedded Vision) سوار شود.
بله، با سرعتی باورنکردنی در حال حرکت به این سمت هستیم! روندی به نام «هوش مصنوعی در لبه» (AI on the Edge) در حال توسعه است که در آن پردازندههای عصبی (NPU) مستقیماً در همان پکیج کوچک سنسور قرار میگیرند. این یعنی یک دوربین فسقلی میتواند خودش تشخیص چهره یا کنترل کیفیت را انجام دهد و فقط نتیجه نهایی را به سیستم ارسال کند.
این یک «مبادله مهندسی» (Engineering Trade-off) بسیار هوشمندانه است. حذف بافر در دوربینهایی مانند برخی مدلهای dart، به کاهش هزینه نهایی، کاهش مصرف برق و رسیدن به یک فرم فاکتور کوچک در دوربینهای صنعتی کمک شایانی میکند. البته این بدان معناست که سیستم میزبان شما باید توانایی دریافت بیدرنگ دادهها را داشته باشد تا فریمی از دست نرود.
در گذشتهای نهچندان دور، دوربینهای SWIR بسیار بزرگ و سنگین بودند. اما امروزه باسلر با استفاده از سنسورهای نوآورانه SenSWIR سونی، توانسته تکنولوژی تصویربرداری مادون قرمز موج کوتاه را در همان بدنههای کامپکت 29mm×29mm (مانند سری ace 2 X visSWIR) جای دهد. این یک انقلاب در بازرسی مواد، مانند بررسی سطح مایعات در ظروف مات است.
به عنوان یک مهندس، باید به سه نکته حیاتی توجه کنید: اول، انتخاب لنز باید حتماً منطبق بر رزولوشن سنسور (Megapixel-Rated) باشد. دوم، اتصالات حرارتی برای خنک نگهداشتن برد بسیار مهم است. سوم، در دوربینهای مبتنی بر درگاه USB 3.0، حتماً از کابلهای بسیار باکیفیت استفاده کنید، زیرا کابلهای نامرغوب باعث افت ولتاژ (Voltage Drop) و قطعی مکرر این دوربینهای کوچک و حساس میشوند.
